5/3の3つのバルブタイプの違い電磁弁
5/3ご注文時電磁弁シングルおよびダブル電気制御とは別に、C (ダブルソレノイド 5/3 ウェイ クローズド センター)、E (ダブル ソレノイド 5/3 ウェイ エキゾースト センター)、および P (ダブル ソレノイド 5/3 ウェイ プレッシャー) の 3 つの構成があります。中心）。
| 5/3ウェイ電磁弁シンボル | 注文コード |
|
|
 |

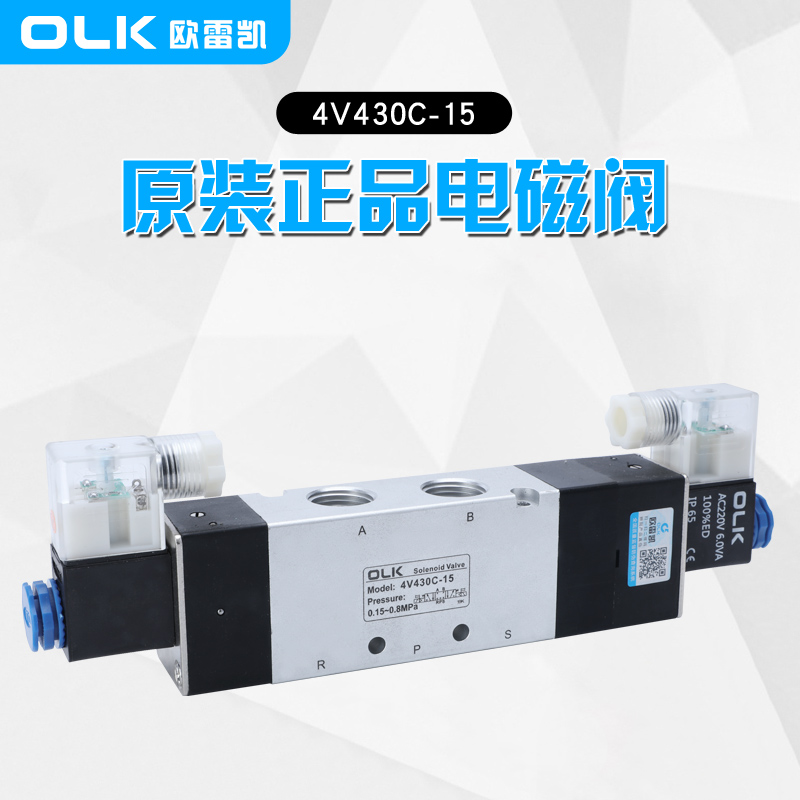

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
ダブルソレノイド5/3ウェイクローズドセンタ |
5/3 バルブは通常閉位置にあります。 |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
ダブルソレノイド5/3ウェイエキゾーストセンター |
5/3 バルブは通常開位置にあります。 |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
ダブルソレノイド5/3ウェイプレッシャーセンター |
5/3 バルブが排気位置にあります。 |
Pポート圧力（供給圧力）：
これは、ソレノイドバルブの入力ポート (通常は P と表示されます) の圧力を指します。この圧力がバルブの開閉時の流体の流れを制御する原動力となります。
プレッシャセンター構成では、入口ポート (P) の圧力は他のポート (A または B など) よりも高く、制御システムはこの圧力を適切なチャネルに送ります。
中間位置エキゾースト:
これは、電磁弁真ん中の位置にあるとき。 3 ポジション ソレノイド バルブの場合、スプールが中間位置にあるとき、すべてのポート (P、A、B など) が相互接続されるか、特定のポートが漏れ経路を形成する可能性があります。
一般的な中間位置の排気構成では、ポート A または B からの圧力が排気ポート (通常は R または T とラベル付けされています) に戻り、圧力が解放されます。この設計は、制御信号が存在しないときにシステム内の過度の圧力の蓄積を防ぐために、一部のアプリケーションで使用されます。
クローズドセンター:
クローズドセンター構成では、中間位置にあるときにソレノイドバルブのすべてのポートが密閉され、どのポートにも流体が流れることができません。
この設計は通常、システムが中間位置にあるときに圧力を維持したり、不要な流体の流れを防止したりする必要がある状況で使用されます。
まとめ：
圧力中心: 中心部にかかる圧力を指します。電磁弁の入口。
排気センター: 中間位置にある 1 つまたは複数のポートから流体を排気できる状態を指します。
クローズドセンター: すべてのポートが密閉され、中間位置での流体の流れが妨げられる状態を指します。

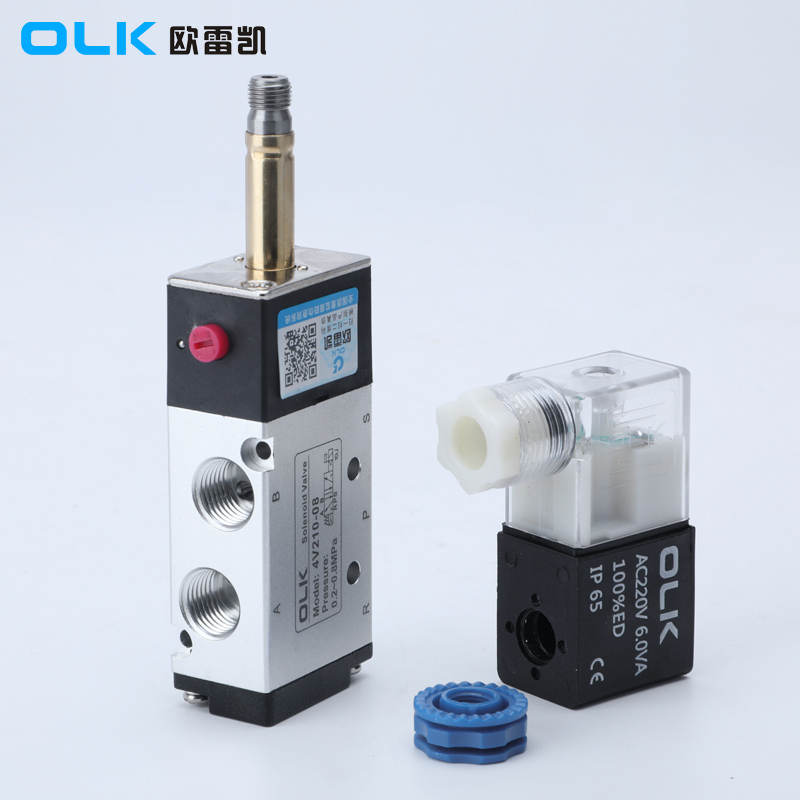

5/2 ソレノイド バルブと比較した 5/3 ソレノイド バルブの利点:
複数の中間位置オプション:
5/3 ソレノイド バルブには 3 つの動作位置があり、中間位置はさまざまな状態 (圧力、排気、閉など) に設定できます。
この柔軟性により、バルブが作動していないときや緊急事態のときに圧力を維持したり、圧力を排出したり、システムを完全に密閉したりすることが可能になり、さまざまな用途にさらに多くの制御オプションが提供されます。
安全性と制御の強化:
5/3 ソレノイド バルブは、圧力を中間位置に維持するか排気圧を維持するかを選択でき、安全性が重要な用途で意図しない動作から保護します。たとえば、停電や制御信号の喪失が発生した場合、適切な中間位置を選択することで機器や人員を保護できます。
5/2 ソレノイド バルブは、信号が失われた場合、元の位置に戻ることしかできず、同様の保護を提供できません。
シリンダー衝撃の防止：
5/3ソレノイドバルブの中間位置により方向転換時のシリンダへの衝撃を緩和します。例えば、排気タイプの中間位置を選択すると、方向転換時に分圧を逃がすことができ、急停止・急始動による衝撃を回避でき、装置の長寿命化が図れます。
5/2電磁弁にはこの機能がありません。2 つの方向の間で素早く切り替えることしかできないため、場合によっては機器に衝撃や磨耗を引き起こす可能性があります。
結論：
5/3 ソレノイド バルブは、5/2 ソレノイド バルブと比較して、柔軟性、安全性、衝撃緩和、複雑な制御の点で大きな利点があります。そのため、複数の動作モード、安全性の強化、機器への影響の軽減が必要なアプリケーションにおいて非常に価値があります。一方、5/2ソレノイドバルブは構造が単純でコストが低いため、複雑な制御を必要としないシステムでよく使用されます。
-
