機械式ボタン制御バルブにより、流体流量を正確に制御できるようになり、精密流体制御を必要とするアプリケーションに理想的な選択肢となります。バルブは、機械式ボタン制御を備えており、流体の流量を調整するための信頼性が高く使いやすいインターフェイスを提供します。
機械的制御方向バルブは、電気信号を必要としないバルブの一種ですが、スプールを制御するための機械的な力に依存しています。操作アクションモードに応じて、基本タイプ、直接作用型、ローラータイプ、ラテラルローラータイプ、レバーローラータイプ、調整可能なロッドタイプ、調整可能なレバーローラータイプ、およびタイプに分類できます。一般に、継続的な操作、高度に自動化された機器に適用され、生産ライン機械のアクションを制限します。
|
シンボル |
バルブタイプ |
操作方法 |
特徴 |
応用 |
OLKメカニカルバルブモデル |
|
|

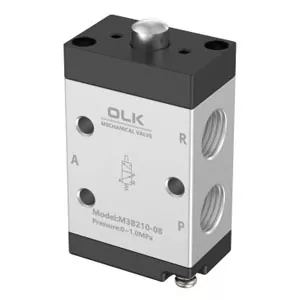

基本タイプの機械バルブ |
外力がないときにバルブコアをリセットします。プッシュロッドが外力によって押されると、プッシュロッドはバルブコアに接触し、Rポートをシールし、バルブコアを押してP-Aを接続します |
簡単な操作、スイッチへのプッシュ、リリースへのリリース |
機器インチング、手動制御、単純な制限スイッチに一般的に使用されます |
JMJ -00、JM322、MV522、MV322、MOV321、CM3B、VM131-01-00、VM133-M5-001、VM230-02-00、VM430-01-00、S3B-M5、S3B-06、M3B-08、M3B-06、M3B-06、 M3B-210-08、M5B-10-06、M5B-210-06、M5B-210-08、XQ250610、XQ230610、XQ250410、XQ230410、 |
|
|

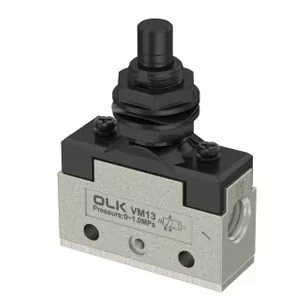

ストレートプランジャータイプメカニカルバルブ |
スプールに直接力 |
高軸力に耐えることはできません |
・ワークピースが上から下に落ちたときにトリガーされます。
・垂直リフティングメカニズムは、エンド位置を検出します。 ・上限検出。 |
VM130-01-05、VM132-M5-05 |
|
|

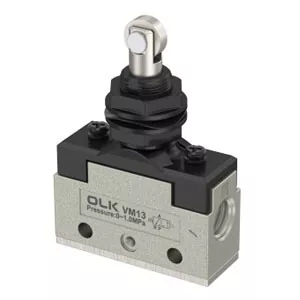

Rollerplungermechanical Valve |
バルブのプッシュロッドの上部にローラーが追加されます。 衝突ブロックをローラーに沿って接線に接触させ、ローラーが力をプッシュロッドに伝達します |
調整可能なローラーアームの柔軟なトリガー角と強力な適応性を備えたローラーレバーバルブ。スプールで力を削減し、バルブの寿命を伸ばし、より信頼性を高めます |
一般に、ラインの運搬、自動ツール、シリンダーストローク検出、制限制御に使用されます。 |
CM3V-06、VM130-01-06、S3V-M5、S3V-06、S3V-08、 |
|
|

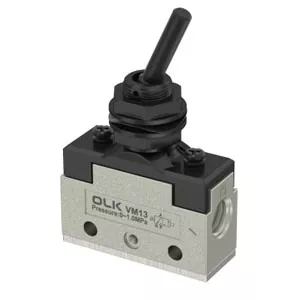

トグルレバータイプバルブ |
LeverLeftを手で右に引っ張って、2つの位置の間にバルブコアを切り替えて、オンオフ/反転を実現するために |
頻繁にスイッチング用のレバー設計を切り替えます |
マニュアルスイッチングシリンダーアクションのための空気圧ツーリングフィクスチャ、小さな生産機器、機器試運転段階 |
CM3Y-06、VM130-01-08 |
|
|

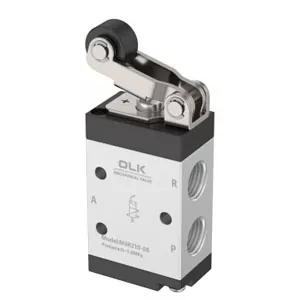

ローラーレバーの機械バルブ |
レバーを使用して、プッシュロッドの下向きの圧力を上げます |
双方向トリガー：ローラーはバルブ本体の上部にあり、両側の機械的運動がバルブをトリガーできます。往復運動に適しています。特に、線形スライドテーブルとプッシュロッドの両端に適しており、往復運動中に信号をトリガーします。 |
生産ラインの移動制限、自動往復検出、および機械的リンケージ。 |
JMJ-07、JM322R（JM-07）、MV522R（MV-09）、MV322R、MOV321R（MOV-02）、CM3R、VM131-01-01-01 1、VM133-M5-01、VM230-01-01-01-01、VM430-01-01、 S3R-06、S3R-08、M3R-110-06、M3R-210-06、M3R-210-08、M5R-10-06、M5R-21-06、M5R-21-08、K23JC3-L6、XQ250612、XQ23 0612、XQ250412、 XQ230412、SQ230412、 XQ230412 S3R-06、S3R-08、M3L-1110-06、M3-210-06、M3L-2110-0 |
|
|

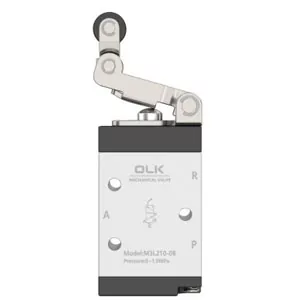

唯一のローラーレバータイプの機械バルブ |
機械衝突ブロックが前方に移動すると、バルブコアが押されます。衝突ブロックはローラーを通過し、バルブコアはスプリングフォースによって戻ります。衝突ブロックが戻ってくると、頭の小さなレバーが曲がる可能性があるため、ローラーが戻ったときにバルブコアが動かず、バルブが逆になりません。 |
バルブの出力出力パルス信号を使用して、ループの障害信号を排除してループを簡素化します |
・移動方向を制限するための取り決め、例えばワークピースがトリガーを一方向のみに押すことを許可します。
・逆の動きの場合にトリガーを防ぐための自動給餌システム。
・誤動作のリスクを減らすための安全管理の場所。 |
JMJ-08L、JM-08L、MV522L、MV322L、CM3L、VM131-01-02、VM133-M5-02、VM230-02-02S、VM430-01-02S、s 3L-M5、S3L-06、S3L-08、M3L-10-06、M3L-210-06、M3L-210-08、M5L-10-06、M5L-210-06、M5L-210-08、 |
Olkは、最も広い範囲の機械的バルブと迅速な送達のための大規模なストックを備えた中国の空気圧メーカーです。 22年間の技術経験により、OLKチームはOEM/ODMサービスを提供しています。バルブボディをカスタマイズし、さまざまなボタンオプションを提供し、より洗練されたブランディングのためにUVレーザーロゴマーキングを追加できます。
・機械バルブを使用すると、衝突ブロックの接触面とローラーには30°または45°の傾斜角があります。衝突ブロックの最大速度は、さまざまな動作メカニズムで異なります。これは観察されます。
・シリンダーブロックが機械バルブを押す時間は、機械バルブのスイッチング時間を超える必要があるため、シリンダー速度が速すぎることはありません。速すぎる場合、衝突ブロックの長さを増やす必要があります。
・停止として機械バルブを使用しないでください。
