SCシリーズスタンダードシリンダ

Model:SC 80X80

当社のSCシリーズ標準シリンダーの卸売へようこそ。顧客からのあらゆるリクエストは24時間以内に回答されます。Ouleikai (OLK)は専門メーカーです。SCシリーズシリンダーを提供したいと考えており、最高のアフターサービスとタイムリーな納期を提供します。

Brand:
大丈夫
Bore size:
32、40、50、63、80、100、125、160、200、250mm
Stroke:
25mm～1000mm
Action:
複動式
Cushion:
調整可能なエアクッション
Working Pressure:
0.1～1.0Mpa(14～145Psi)

お問い合わせを送信

製品説明

OLKは、長年の経験を持つSCシリーズ標準シリンダーを主に生産する中国のメーカーおよびサプライヤーです。あなたとのビジネス関係を構築したいと考えています。 SC シリーズの標準空気圧シリンダは、アルミニウム合金などの軽量材料を使用して製造されているため、重量が軽減され、装置の稼働効率の向上に役立ちます。コンパクトな設計と小型サイズが特徴で、限られたスペースへの設置が可能で、スペースに制約のあるシナリオに適しています。 ISO 15552規格のシリンダと比較して、同径のSCシリーズシリンダは長さが短くなります。クッション調整がよりスムーズになりました。

さまざまなサイズとモデルが用意されており、自動化生産ライン、包装機、直線押しや回転などの機能を含むロボット用途の需要に対応します。

OLK は中国の空気圧メーカーとして、お客様の詳細な要件と実際のニーズに応じて、さまざまな直径とストロークのシリンダーを設計、生産できます。さらに、CA、CB、フランジ、継手などのシリンダコンポーネントを装備することができます。 SC シリーズの標準空気圧シリンダは競争力のある価格設定を提供し、お客様に高い費用対効果を提供します。

OULEIKAI SCシリーズアルミニウム合金材を使用した標準シリンダ製品の特徴

SCシリーズスタンダードシリンダの特長：

1. 当社標準の空気圧シリンダです。

2. ピストンシールは特殊両面シール構造を採用し、コンパクトで油貯留機能を備えています。

3. アルミチューブのシリンダ本体と前後カバーを柱で連結したロッドタイプのシリンダであり、信頼性が良好です。

4. SCシリーズシリンダは、IS015552標準シリンダと比較して、同じシリンダ径でも長さが短くなります。

5. シリンダーのクッション調整がスムーズに行えます。

6. シリンダおよびシリンダ取付付属品は各種仕様を取り揃えておりますので、お客様のご要望に合わせてお選びいただけます。

7. シリンダーが 150°C までの条件下でも正常に動作するように、耐高温シール材が選択されています。

SCシリーズ標準シリンダ記号：

注文コード
SC	50	-	50	-	20	-	S
モデル	ボア		脳卒中		ストローク調整可能		マジェント	-

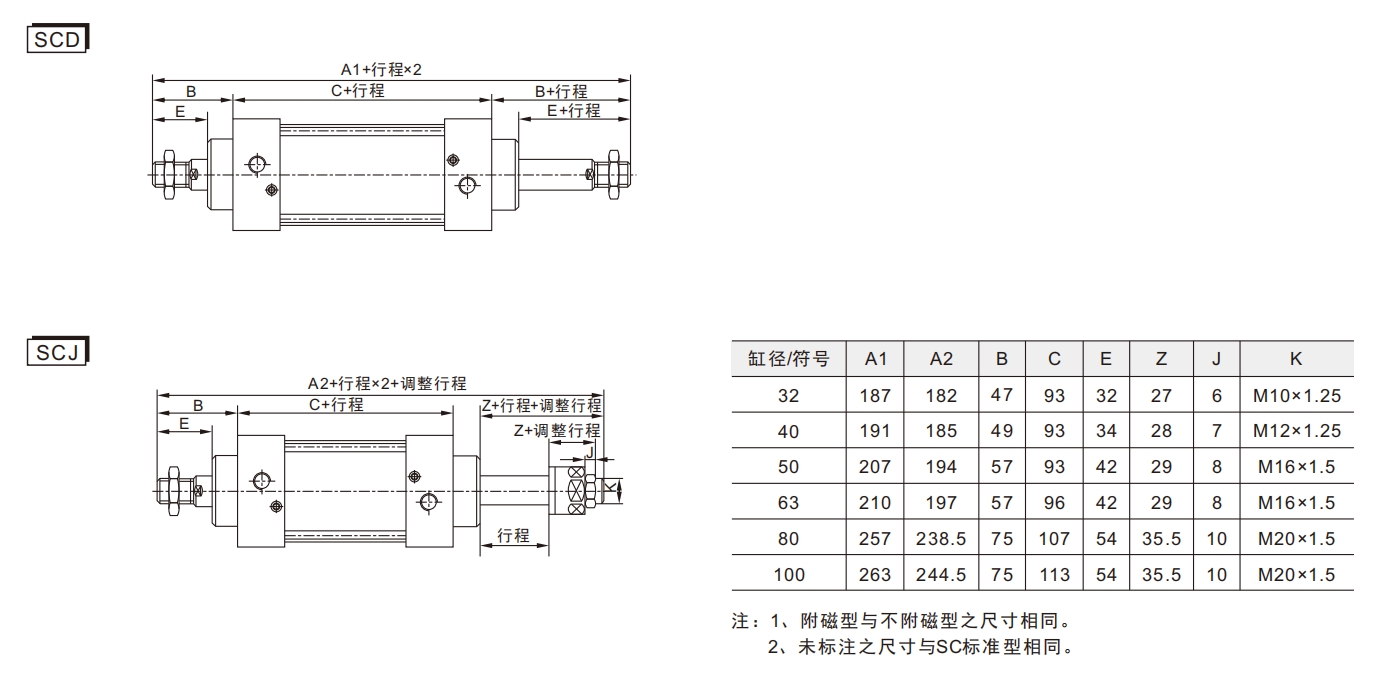

SC:標準複動シリンダ					10:10mm		ブランク:磁石なし		シールコード	取り付け	ねじの種類
SCD:両ロッド複動シリンダ					20:20mm		S:マグネット付き		ブランク:TPU	ポンド	ブランク:PT
SCJ:可変ストローク両ロッド複動シリンダ					30:30mm				N:NBR	FA	T:NPT
					40:40mm				H:FKM/ヴィトム	FB	G:G
					50:50mm					カリフォルニア州
					75:75mm					CB
					100:10mm					TC

SCシリーズスタンダードシリンダ標準仕様パラメータ：

チューブ内径(mm)	32	40	50	63	80	100
演技モード	複動式
作動媒体	きれいな空気
使用圧力	0.1～1.0MPa (14～145Psi)
耐圧力	1.5Mpa (215Psi)
使用温度範囲	「-20～80℃」
	30-800
バッファリングモード	調整可能
緩衝距離(mm)	21				28	29
接続口径	PT1/8	PT1/4		PT3/8		PT1/2

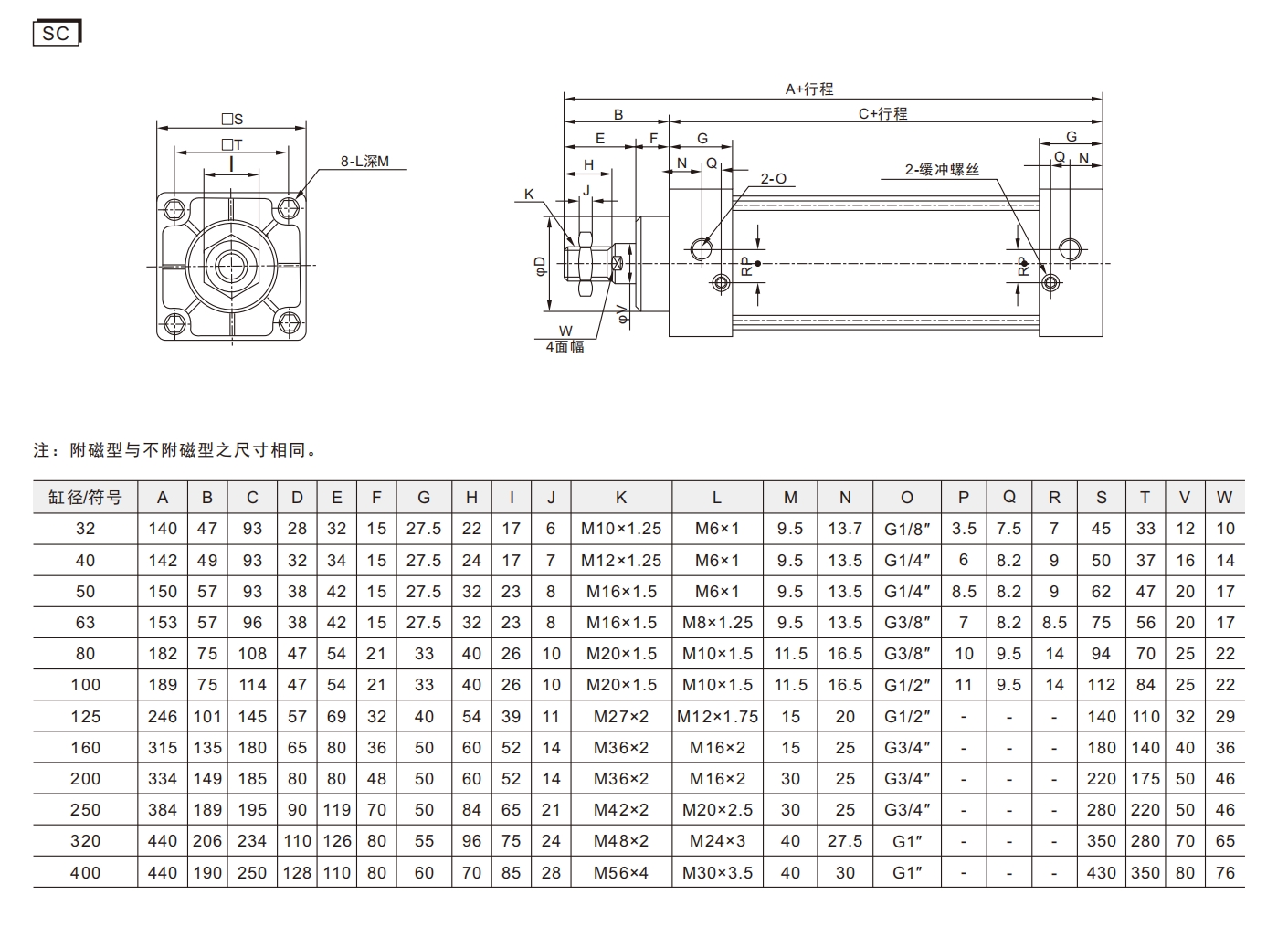

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1.75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

すべての SC シリンダーで一貫した品質を実現

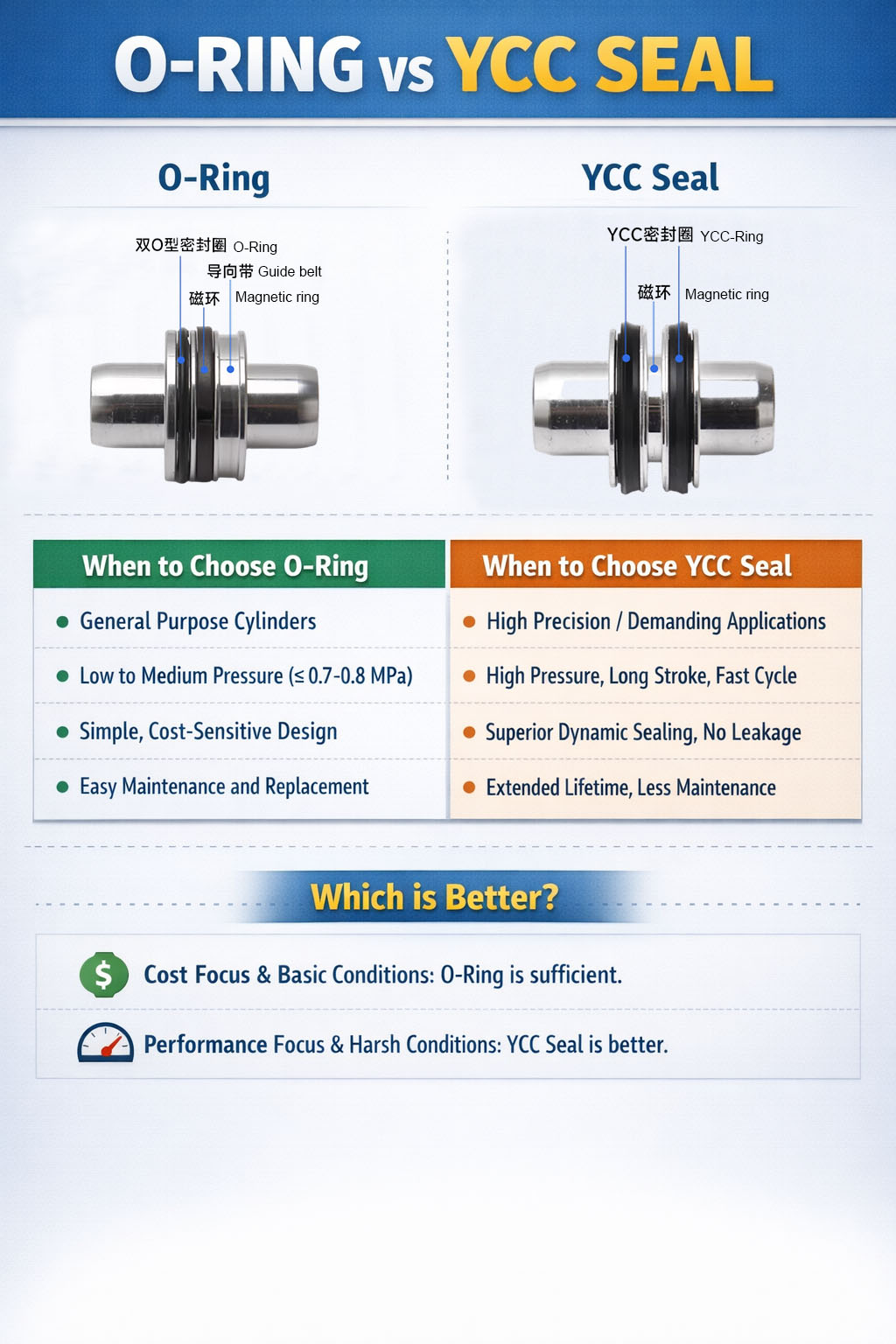

OLK SC シリーズの標準シリンダーはすべて、従来の O リングではなく、YCC シーリングシステムを標準として使用して製造されています。これは、特に連続的かつ高頻度の動作において、安定したシール性能、低漏れ、長い耐用年数を保証するための意図的な設計選択です。

従来の O リングと比較して、YCC シールは優れた動的シールと耐摩耗性を提供し、圧力変化や繰り返しサイクルの下でもシリンダーが信頼性の高い性能を維持できるようにします。これにより、初期の漏れが大幅に減少し、メンテナンス間隔が延長されます。

さらに、OLK PNEUMATIC は標準の壁厚と材料仕様を厳密に従っています。シリンダーチューブや主要コンポーネントの材料削減やコスト削減は行われていません。各部品は実際の産業用途での耐久性と安全性を確保するのに十分な強度で製造されています。

OULEIKAI (OLK) SC シリンダは、高い加工精度と厳しい公差で製造されており、スムーズなピストンの動き、安定した出力力、一貫した位置決め性能を保証します。

シーリングの選択から材料管理、精密機械加工に至るまで、すべての SC シリンダーは、紙だけでなく長期使用においてもお客様が信頼できる信頼できる品質を提供するように作られています。

よくある質問:

Q：SCシリーズエアシリンダの使用圧力範囲と耐圧力の違いは何ですか？

A: 使用圧力範囲: この範囲内では、シリンダーは正常に始動、動作し、その性能を維持できます。 SC エアシリンダー作動圧力範囲: 0.1 MPa -1.0 MPa (14-145psi)。この範囲を超えると動作遅れやシール不良、破損の原因となります。

耐圧力:工場でのテスト中にメーカーが設定した最大圧力限界を指し、製品構造が破裂、変形、または永久的な損傷を与えることなく短時間に耐えることができる最高の空気圧を示します。通常の作業圧力ではなく、強度を確認するためにのみ使用されます。

一般的には使用圧力の上限の1.5倍程度です。

SCエアシリンダ耐圧：1.5MPa(215psi)

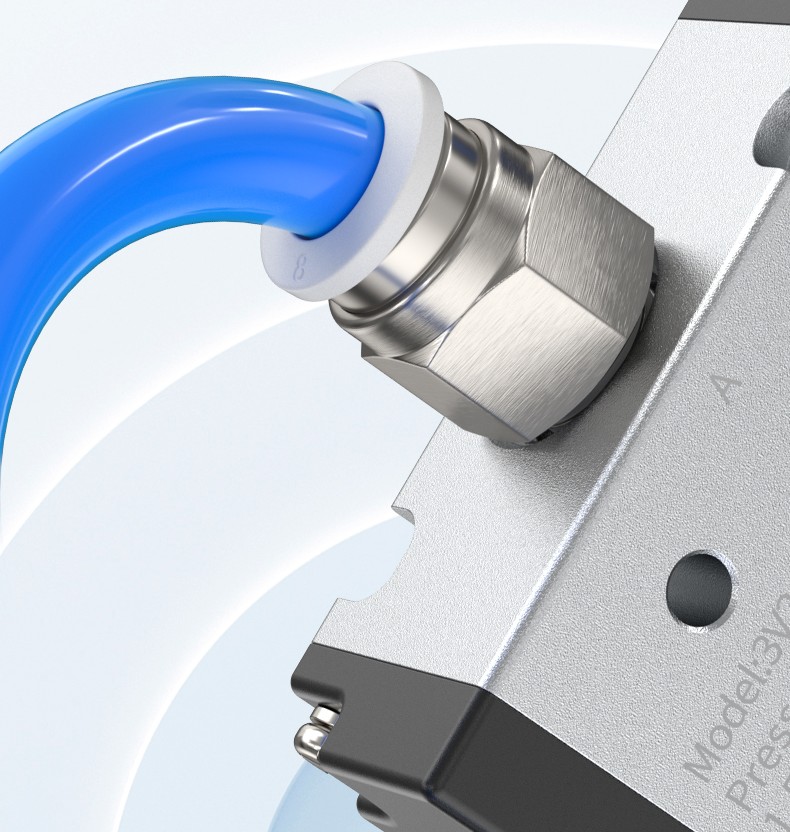

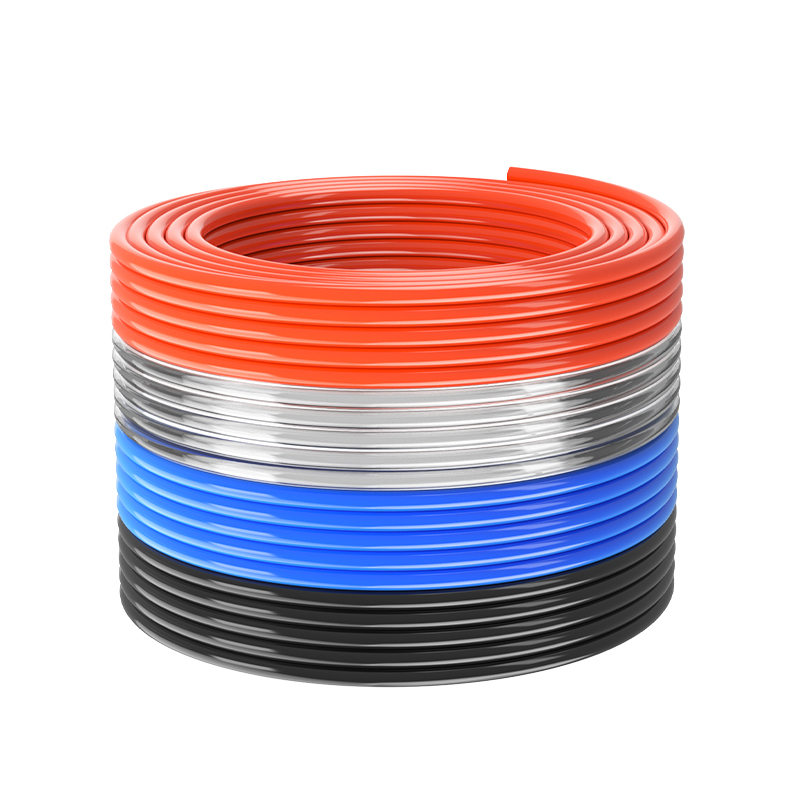

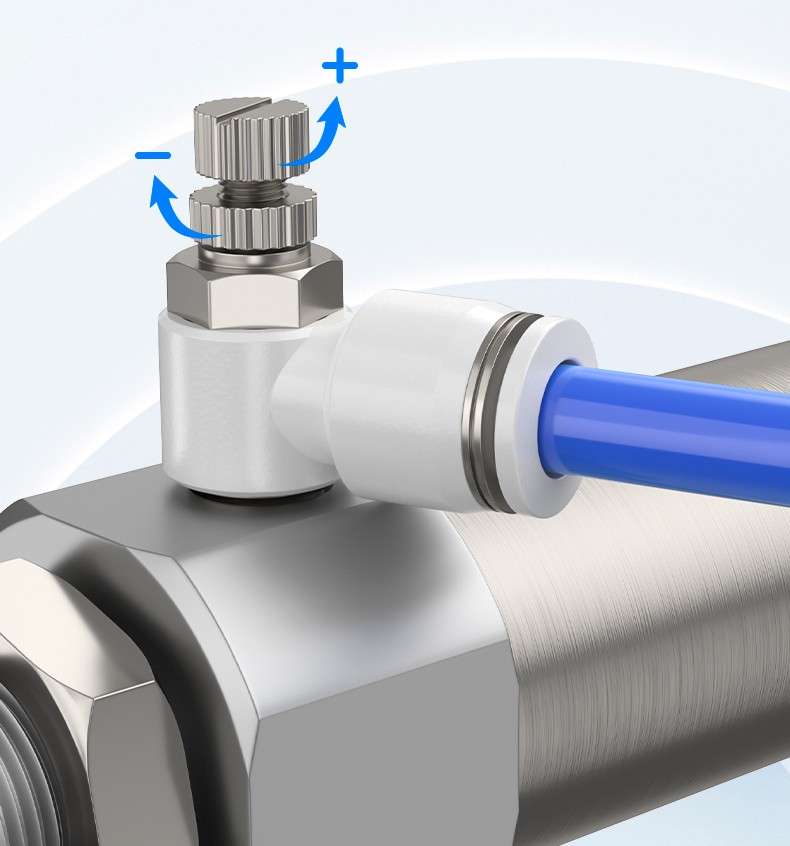

SCシリンダ – 推奨継手およびチューブ（用途）
