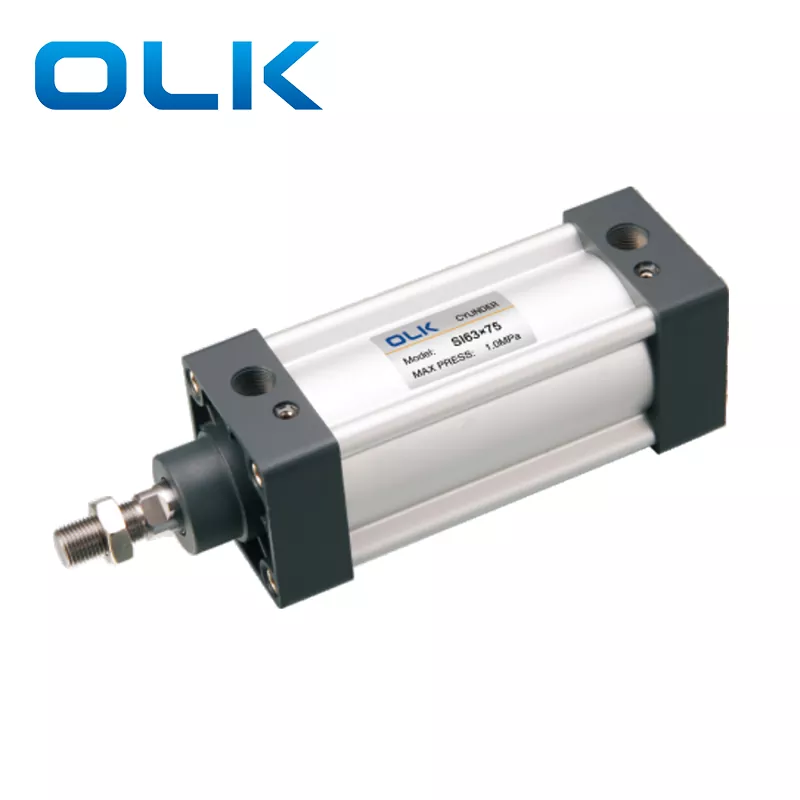

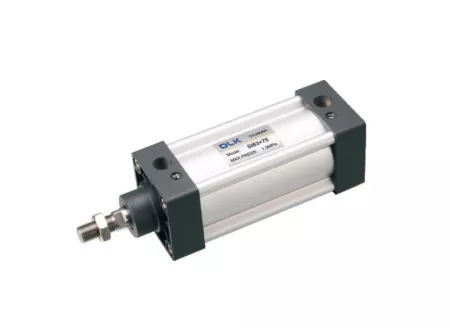

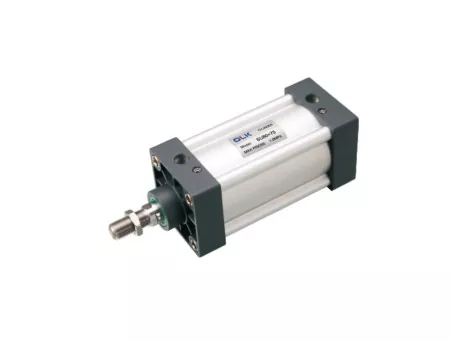

SIシリーズ ISO15552規格空気圧シリンダ

中国 SI シリーズ ISO15552 標準空気圧シリンダー工場から直接供給。 OLK は、中国の大規模な SI シリーズ ISO15552 標準空気圧シリンダの製造業者およびサプライヤーです。

お問い合わせを送信

製品説明

ISO15552規格の空気圧シリンダSIシリーズは、標準複動形、SID両ロッド複動形、ストローク調整可能なSIJ形両ロッド複動形の3タイプを用意しています。これらは ISO 15552 規格に準拠しており、取り付け寸法はSU 空気圧シリンダ同じサイズの。固定アクセサリは交換できず、ISO 15552 (旧 ISO 6431) 仕様とのみ互換性があります。

SI規格エアシリンダ特性：

1.IS015552 (オリジナル IS06431) 標準空気圧シリンダー;

2.ピストンシールは2つのY字型ワンウェイシール構造で構成されており、補償機能、長寿命、低始動圧力を備えています。

1.IS015552 (オリジナル IS06431) 標準空気圧シリンダー;

SIシリーズ ISO15552規格空気圧シリンダ記号：

5.各種仕様の取付用シリンダーや付属品はオプションとなります。

SIシリーズ ISO15552規格空気圧シリンダ記号：

注文コード
そして	160		×	50			S
シド	160		×	50			S
言う	160		×	50	--	20	S
モデル	ボアサイズ	ロッド材質		脳卒中		ストローク調整可能	磁石	取付タイプ	シール材	ねじの種類
SI:複動形		ブランク：中炭素鋼				10:10mm	無記入：マグネットなし		ブランク:TPU	無記入：PT（55°）
SID：両ロッドタイプ		A：SUS420J2				20:20mm	複動式		H：バイトン	G:G（55°）
SIJ：ストローク調整式		B:SUS304				30:30mm			N:NBR	T:NPT(60°）

チューブ内径(mm)	32	40		50	63	80	100	125	160	200
演技モード	複動式
作動媒体	きれいな空気
定形	そして	FA FB CA CB CR LB TC FTC TCM1 TCM2
	シド	FA LB TC FTC TCM1 TCM2
	言う
使用圧力	0.1～1.0MPa (14～145Psi)
耐圧力	1.5Mpa (215Psi)
使用温度範囲	「-20～80℃」
使用速度範囲	30-800							30-500
バッファリングモード	調整可能なバッファー
緩衝距離(mm)	27		30			36		40	50
接続口径	PT1/8	PT1/4			PT3/8		PT1/2		PT3/4

SI と SU 空気圧シリンダ: 主な違いと仕様の比較

モデル：	彼らです	そして
標準	SUシリーズシリンダ：JIS/エアタック	SIシリーズシリンダ：ISO1552（ISO6431）
適用される国・地域	主にアジアの機器（特に台湾と日本のシステム機器）で使用されています。	主にヨーロッパやアメリカの設備、自動化生産ラインで使用されています
取付寸法	コンパクト	より大きな
ボアサイズ	32-400	32-200
固定アクセサリ	アクセサリは以下と互換性があります。SCシリーズ空気圧	ISO6431シリーズ（TC-M、SI、SAI、SE）製品の内部リンクを増やす
内部構造の違い（外からは見えません）	エンドカバー寸法（取付穴位置、シリンダーヘッドサイズ、シリンダーテールサイズ）ピストンロッドねじ長さシリンダープロファイルの内溝構造欧州規格と日本規格の取り付け穴の違い SU 空気圧シリンダと SI 空気圧シリンダは互換性がなく、付属品 (カリフォルニア州 /CBフート金具,FAフランジ,TC-MSIシリンダーはどのメーカーに交換できますか?
