Ouleikai（OLK）104シリーズマイクロプッシュボタンバルブは、精度と効率のために設計されたコンパクトな3/2空気圧機械バルブです。ドアや窓の開閉など、何かが動いているかどうかを検出したり、マシン内を移動する部品を感知するためによく使用されます。 3方向および2方向のバルブは、NOまたはNCバージョンで使用できます。SeriesM104さまざまなボタンスイッチを備えたバルブは、長いアームスイッチ、ショートアームスイッチ、キースイッチで選択できる3つの位置があります。
その軽量のアルミニウム合金体は、洗練されたモダンなデザインを維持しながら耐久性を保証します。

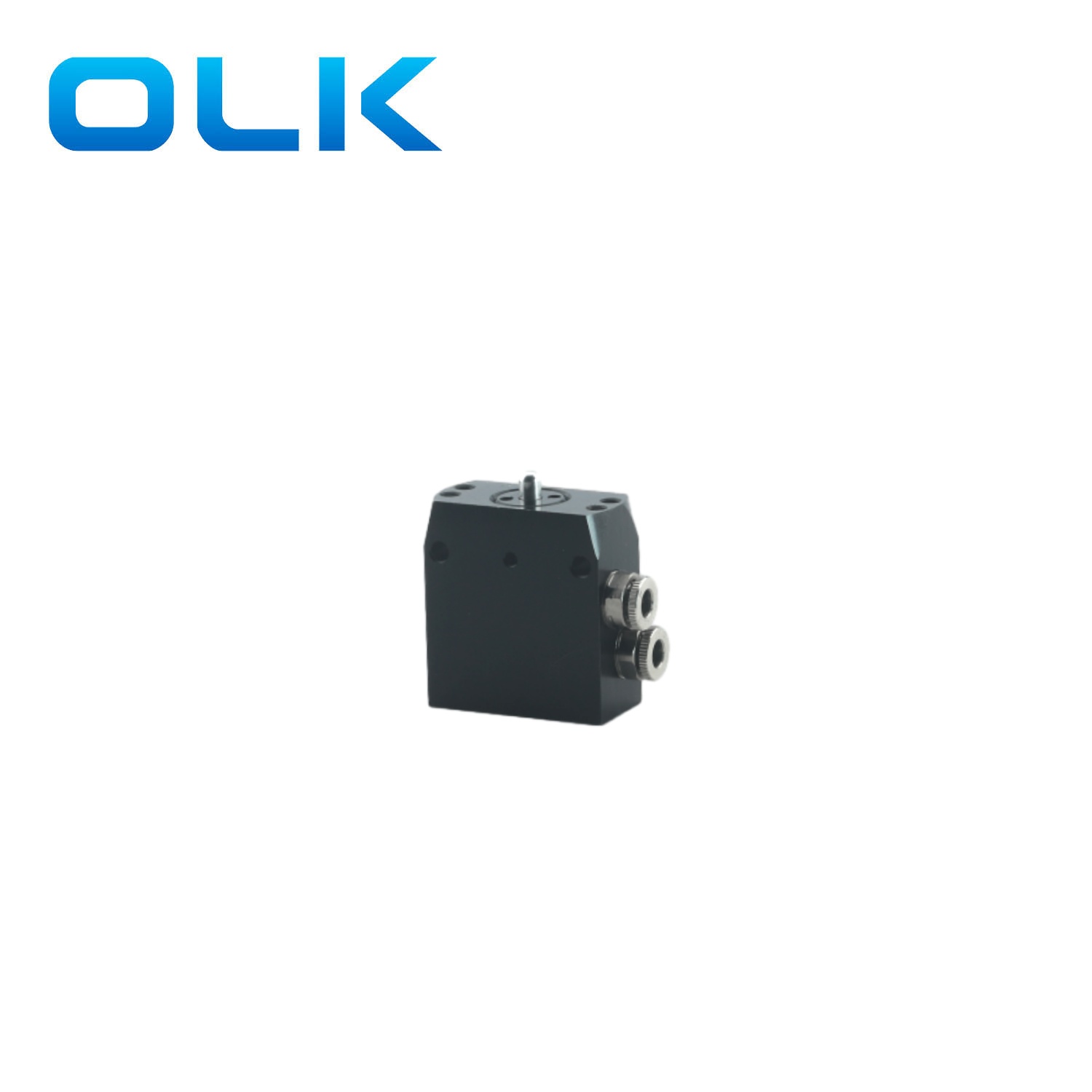

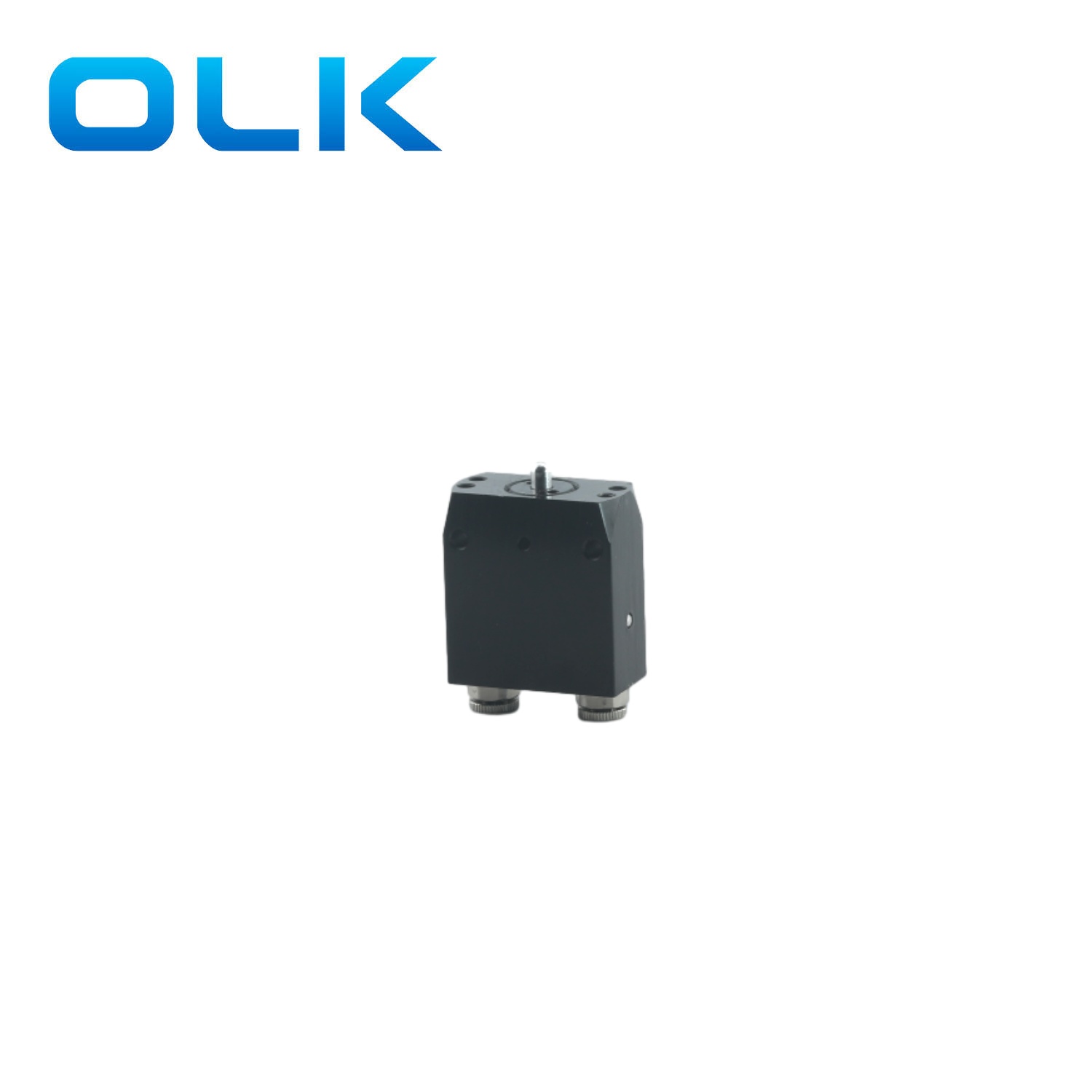

3ウェイ104シリーズマイクロプッシュボタンバルブは、サイドポートとボトムポートの2つの構成で使用できます。さまざまなアプリケーションに合わせて柔軟なインストールオプションを提供します。
利便性を高めるために、内蔵のプッシュツーコネクトフィッティングにより、迅速かつ手間のかからないチューブ接続が可能になり、追加のアダプターまたはフィッティングが必要になります。 104シリーズの機械バルブでシームレスで効率的な空気圧ソリューションを体験してください！

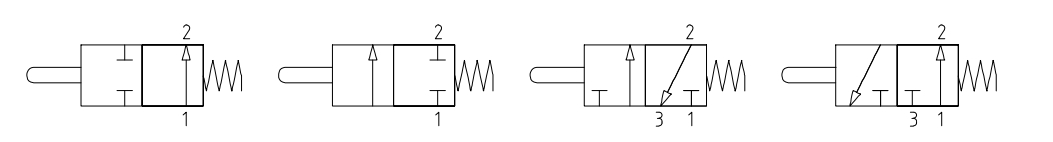

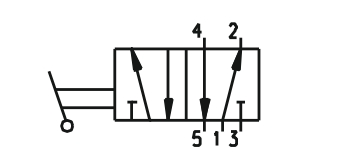

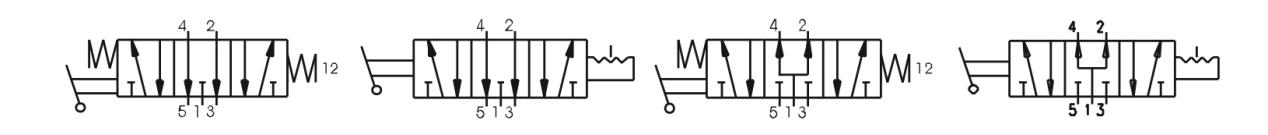

シリーズM104シンボル：
|
注文コード |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
モデル： |
ポートの数 |
アクチュエータタイプ |
ボタンの色 |
ポートタイプ |
関数 |
|||||
|
104シリーズマイクロバルブ |
22：2位置2ウェイ |
空白：基本タイプ |
1：赤 |
L：サイドポート |
年 |
|||||
|
32：2位置3ウェイ |
623：フラットボタンタイプ |
2：黒 |
P：下のポート |
C：NC |
||||||
|
623：凸状のボタンタイプ |
3：緑 |
|||||||||
|
625：マッシュルームボタンタイプ |
4：黄色 |
|||||||||
|
627：ロングアームスイッチ |
||||||||||
|
628：キースイッチタイプ |
||||||||||
|
630：ショートアームスイッチ |
||||||||||
| 注文コード | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| モデル： | ポートの数 | アクチュエータタイプ | ボタンの色 | ポートタイプ | ||||
| 104シリーズマイクロバルブ | 52：2位置5way | 空白：基本タイプ | 1：赤 | L：サイドポート | ||||
| 622：フラットボタンタイプ | 2：黒 | P：下のポート | ||||||
| 623：凸状のボタンタイプ | 3：緑 | |||||||
| 625：マッシュルームボタンタイプ | 4：黄色 | |||||||
| 627：ロングアームスイッチ | ||||||||
| 628：キースイッチタイプ | ||||||||
| 630：ショートアームスイッチ | ||||||||
| 注文コード | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| モデル： | ポートの数 | タイプ | アクチュエータタイプ | ポートタイプ | ||||||
| 104シリーズマイクロバルブ | 53：3位置5ウェイ | 32：排気中心 | 627：ロングアームスイッチ | 0：3位の瞬間 | L：サイドポート | |||||
| 33：圧力センター | 628：キースイッチタイプ | 1：3位の維持スイッチ | P：下のポート | |||||||
| 630：ショートアームスイッチ | ||||||||||
シリーズ104マイクロプッシュボタンバルブ一般パラメーター
|
作業媒体 |
空気（40μmを超えるフィルターを介してろ過） |
|
関数 |
いいえ、NC |
|
効果的なオリフィス |
φ2.5 |
|
コネクタ |
コネクタの4mmプッシュ |
|
ポートの直径 |
G1/8 |
|
ポジション数 |
2/2の方法または3/2ウェイ |
|
標準流量nl/min |
90nl/min |
|
最大作業圧力 |
10バー |
|
作業温度°C |
「-5〜70℃ |
|
体材 |
アルミニウム合金 |
|
M104バルブ - ボタンタイプの注文概要 |
||
|

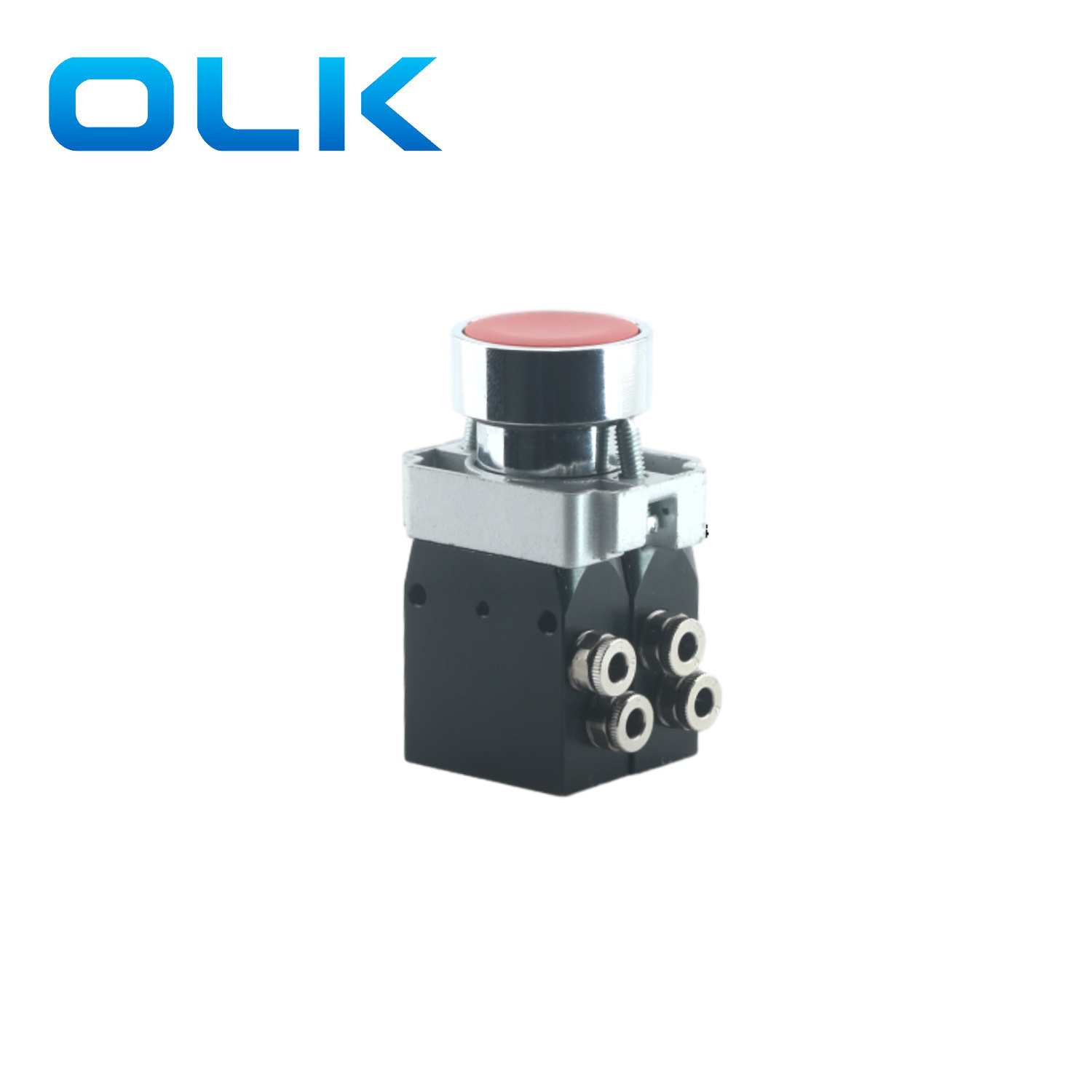

622：フラットボタンタイプ |
M104。 622。1 |
1：赤 |
|
M104。 622。2 |
2：黒 |
|
|
M104。 622。3 |
3：緑 |
|
|
M104。 622。4 |
4.黄色 |
|
|

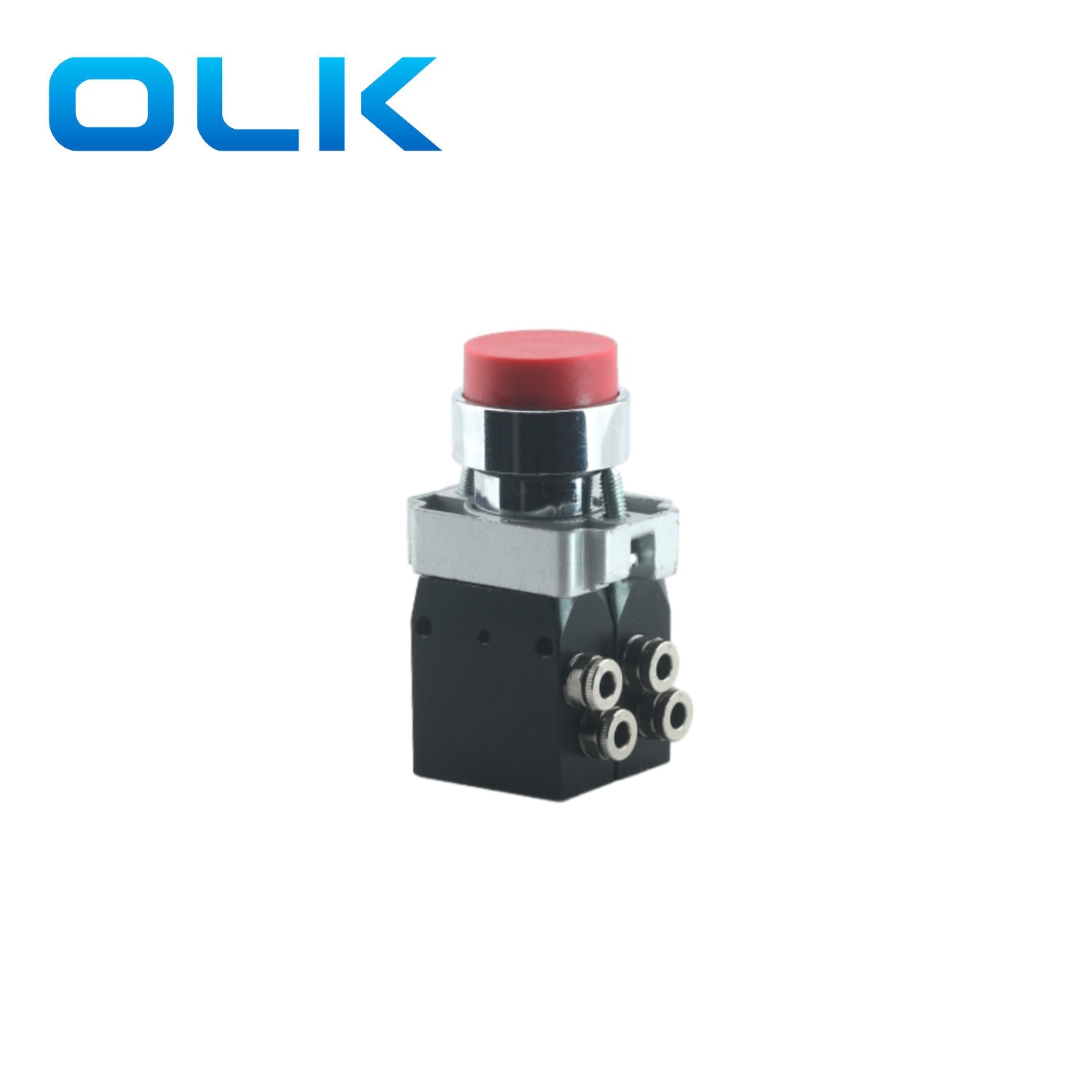

623：凸状のボタンタイプ |
M104。 623。1 |
1：赤 |
|
M104。 623。2 |
2：黒 |
|
|
M104。 623。3 |
3：緑 |
|
|
M104。 623。4 |
4.黄色 |
|
|

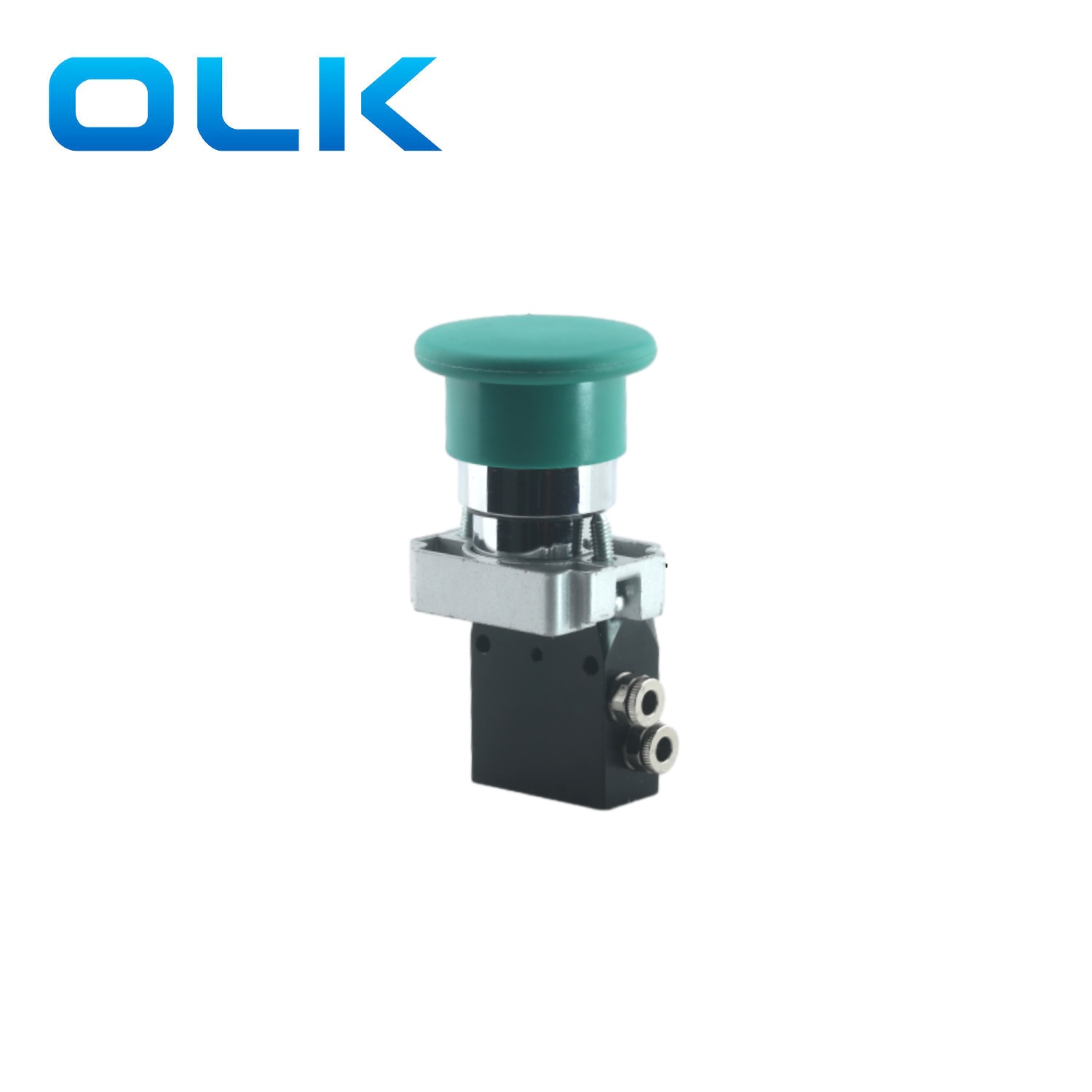

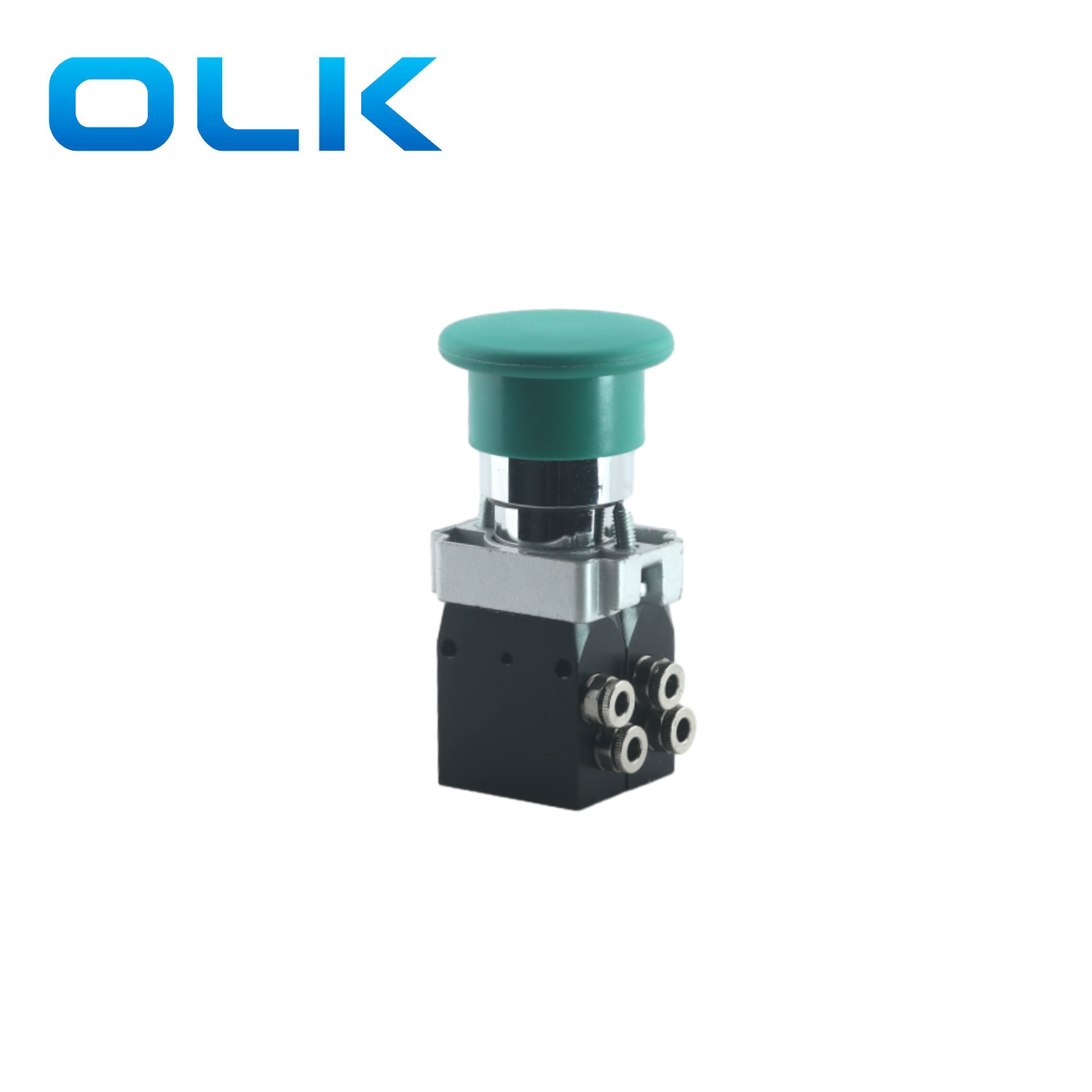

625：マッシュルームボタンタイプ |
M104。 625 |
|
|
627：ロングアームスイッチ |
M104。 627 |
2位に維持されたスイッチ |
|
M104。 627.0 |
0：3位の瞬間 |
|
|
M104。 627.1 |
1：3位の維持スイッチ |
|
|

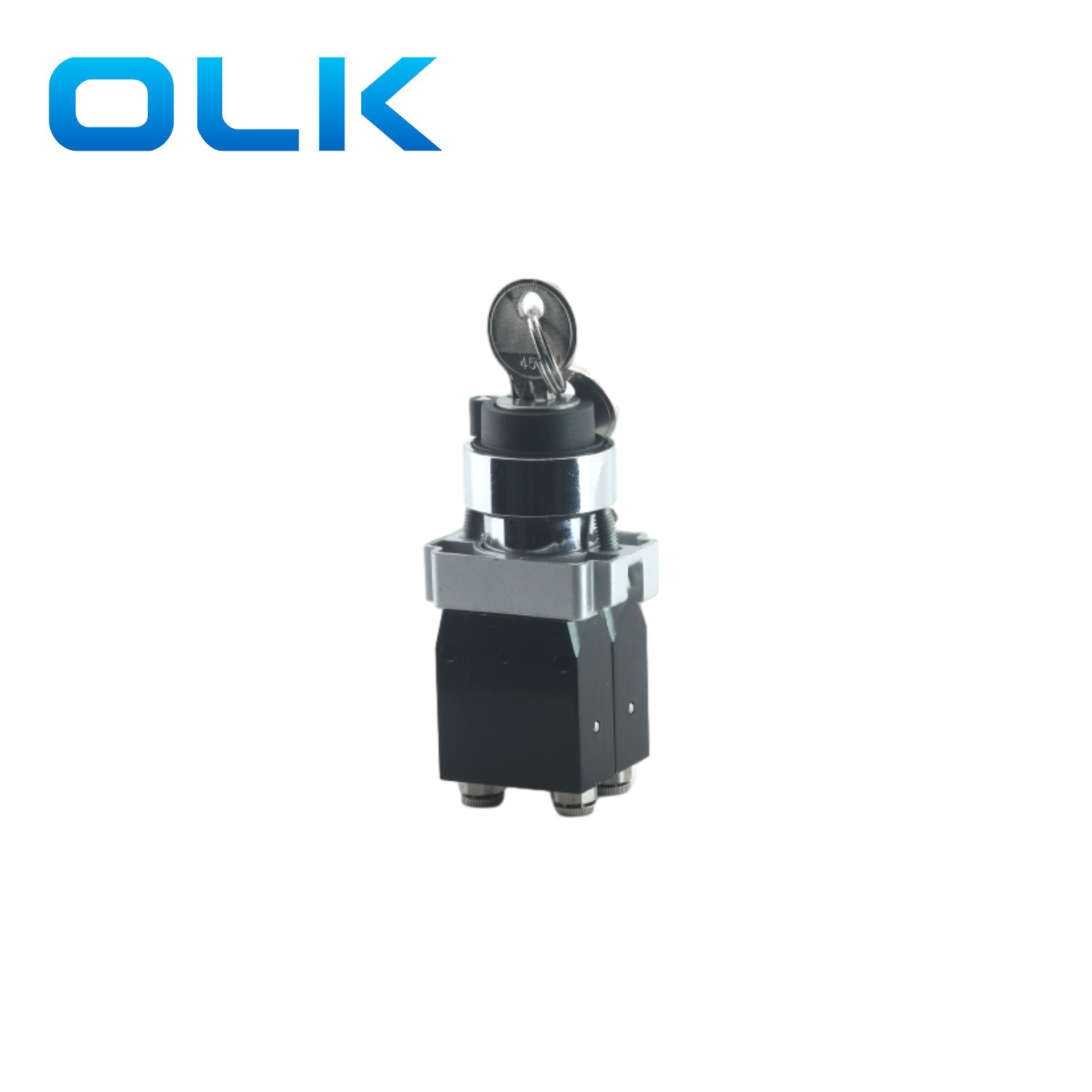

628：キースイッチタイプ |
M104.628 |
2位に維持されたスイッチ |
|
M104.628.0 |
0：3位の瞬間 |
|
|
M104.628.1 |
1：3位の維持スイッチ |
|
|

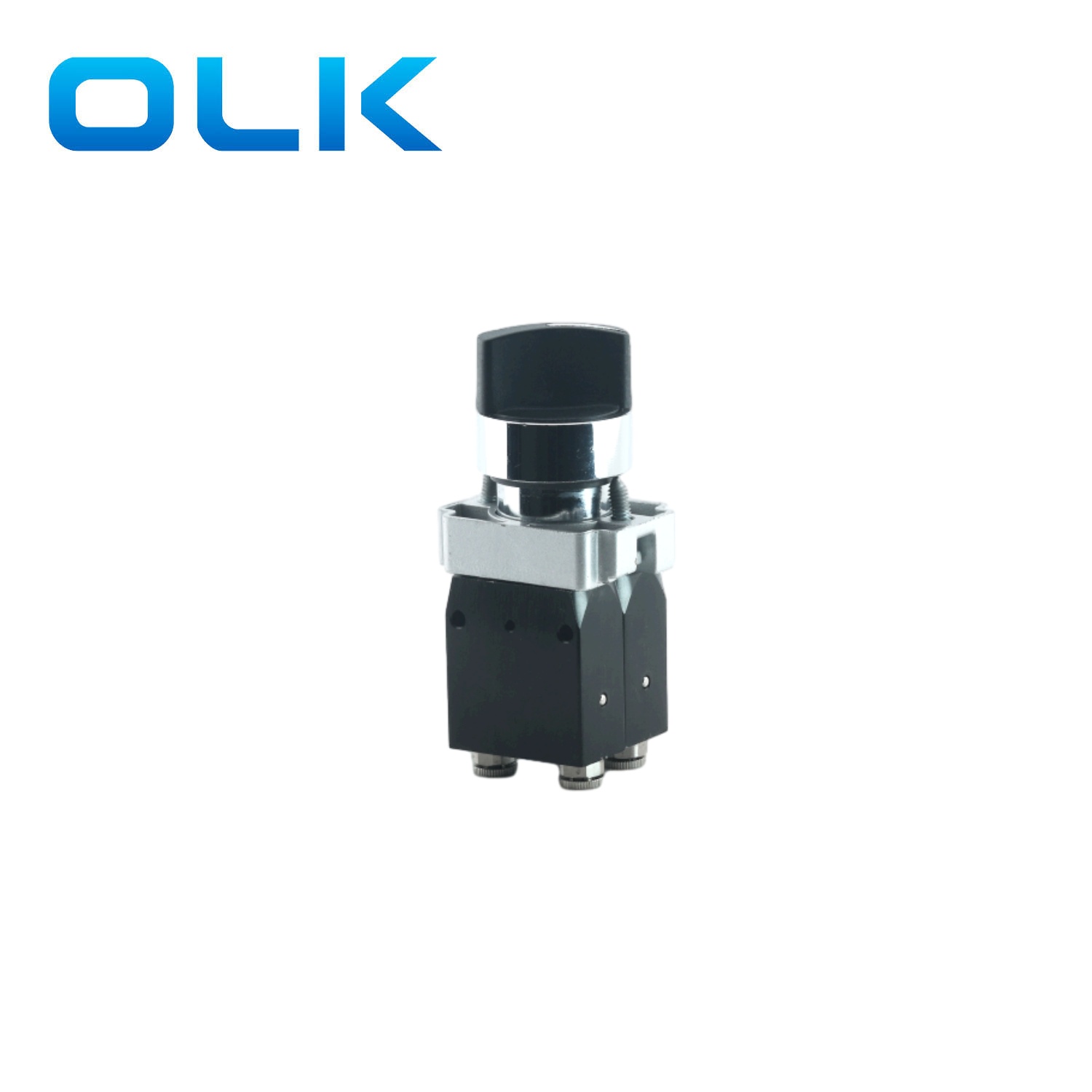

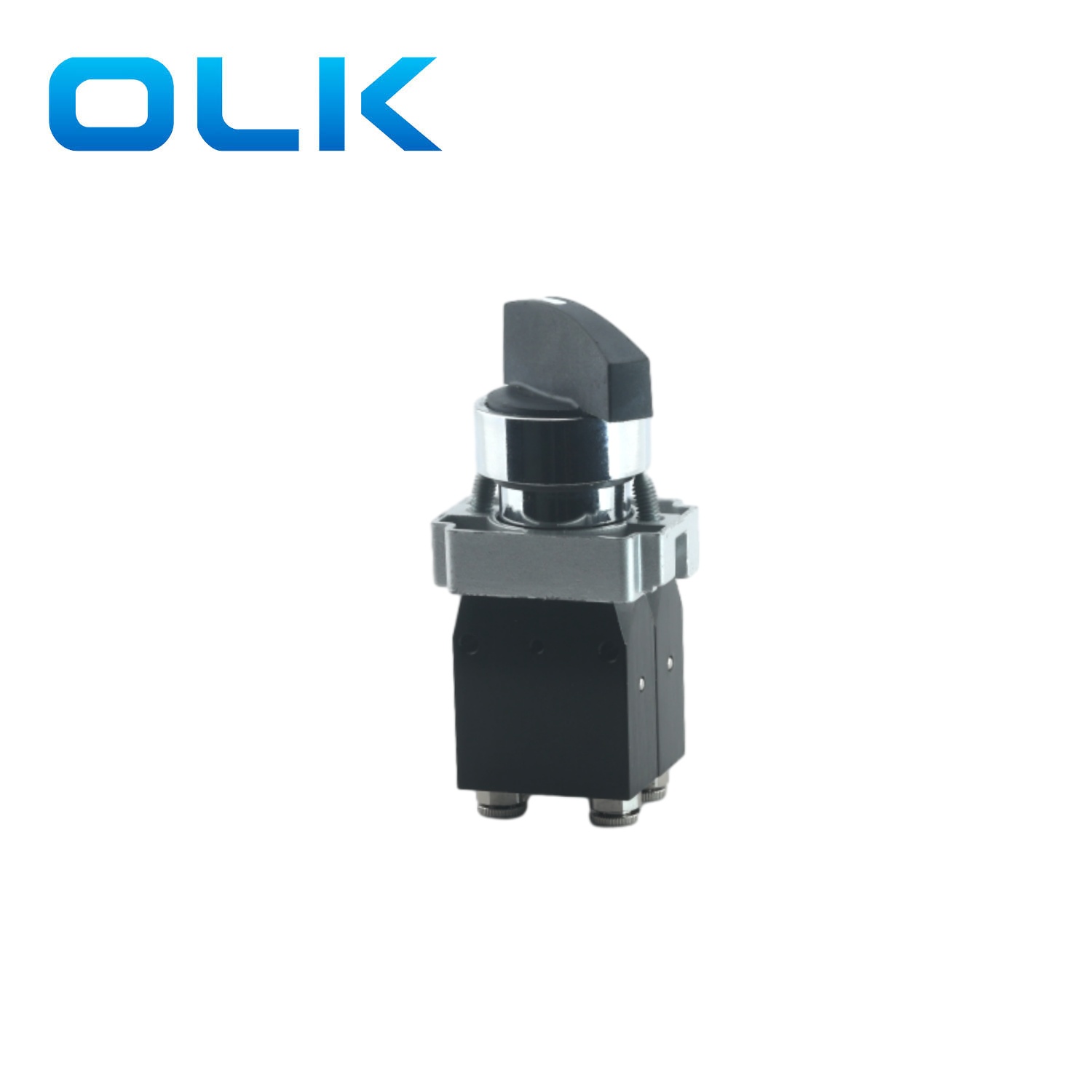

630：ショートアームスイッチ |
M104.630 |
2位に維持されたスイッチ |
|
M104.630.0 |
0：3位の瞬間 |
|
|
M104.630.1 |
1：3位の維持スイッチ |
|
|
取り付けパネル |
M104.00 |
|
