M5シリーズメカニカルボタンコントロールバルブ5ウェイ

AIRTAC TYPE M5 シリーズ 5/2 ウェイ メカニカル ボタン バルブは、OLK ニューマティック カンパニーによって製造されています。M5 メカニカル バルブはスライド コラム構造です。排気ポートはバルブ本体にあります。M5 ボタン バルブは、騒音と汚染を軽減するためにマフラーの取り付けがより簡単です。M5 シリーズ メカニカル ボタン コントロール バルブ 5 ウェイ、M5-210 は G1/8 および G1/4 インターフェース スレッドを提供します。

シンボル：

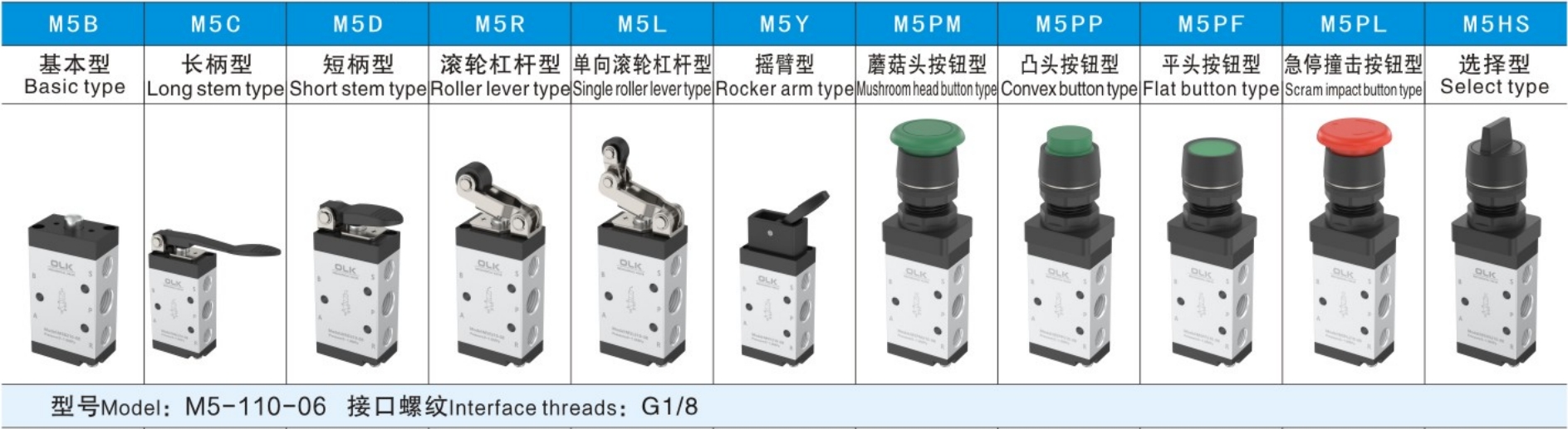

使用可能なボタンのタイプは次のとおりです。

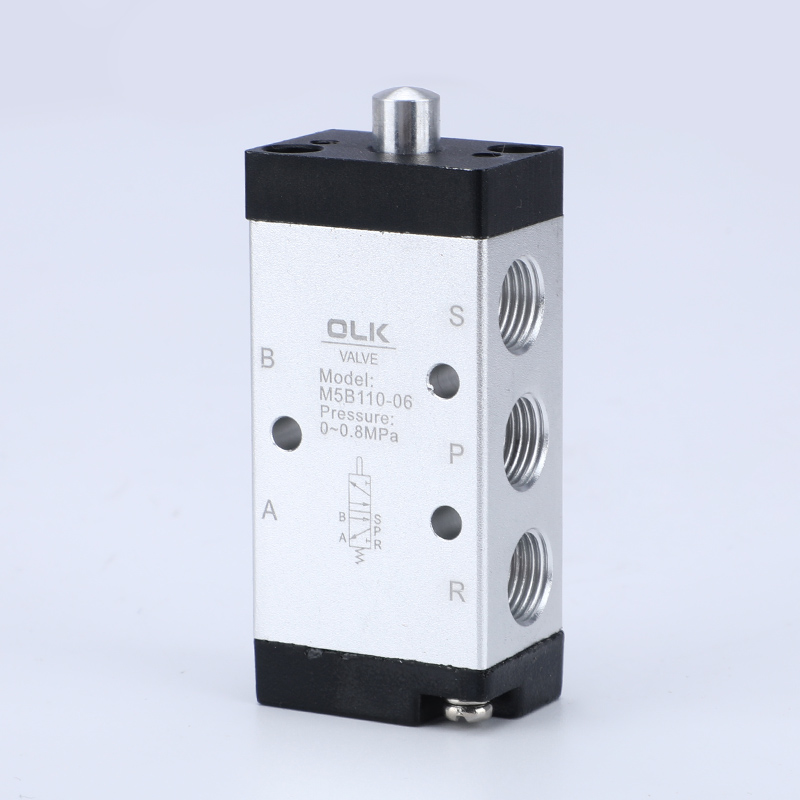

・基本タイプ（M5B）

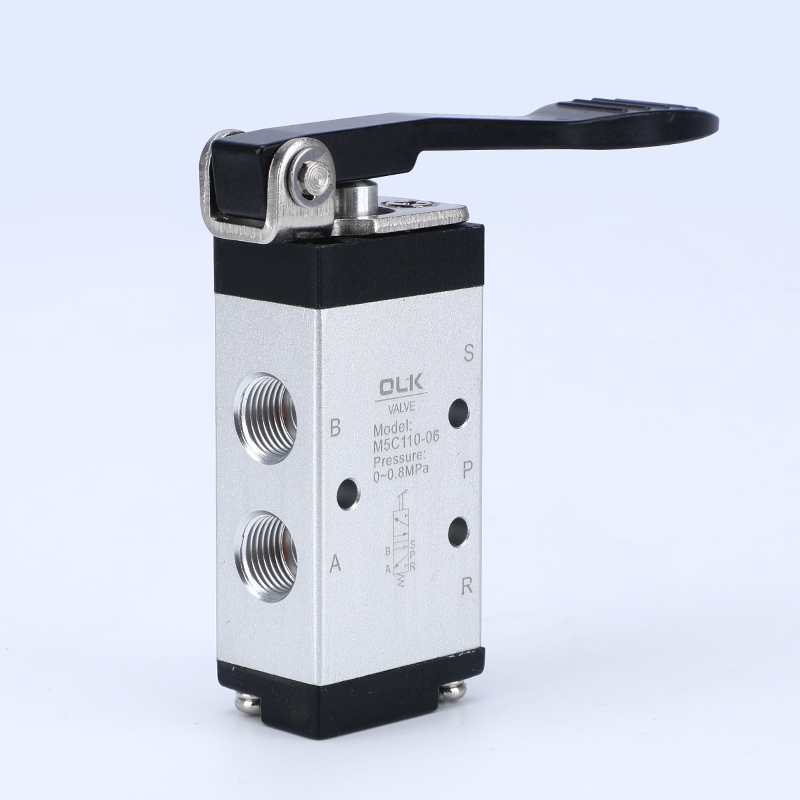

・ロングハンドルタイプ（M5C）

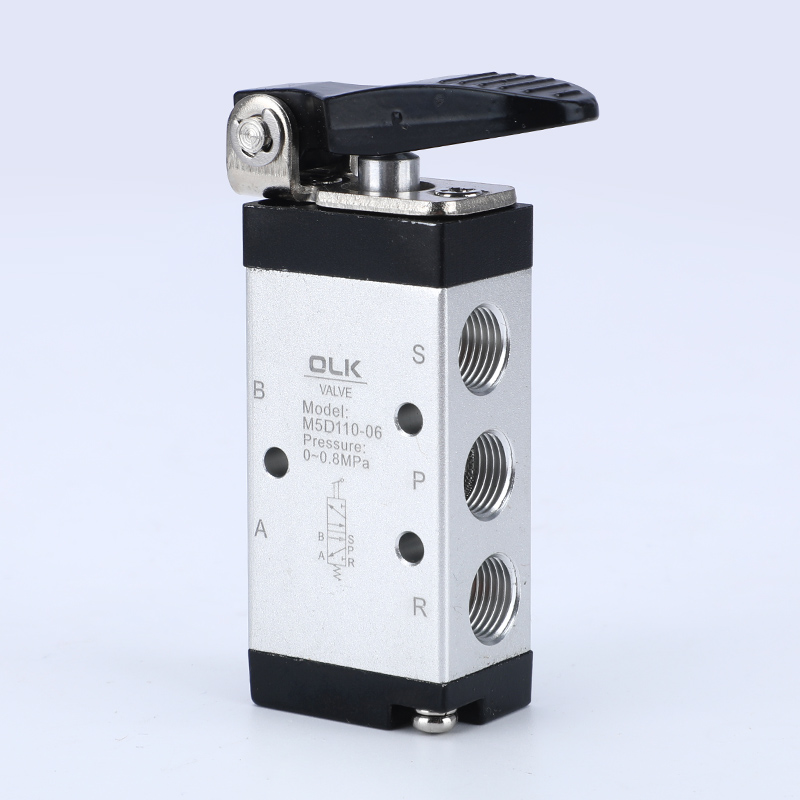

・ショートハンドルタイプ(M5D)

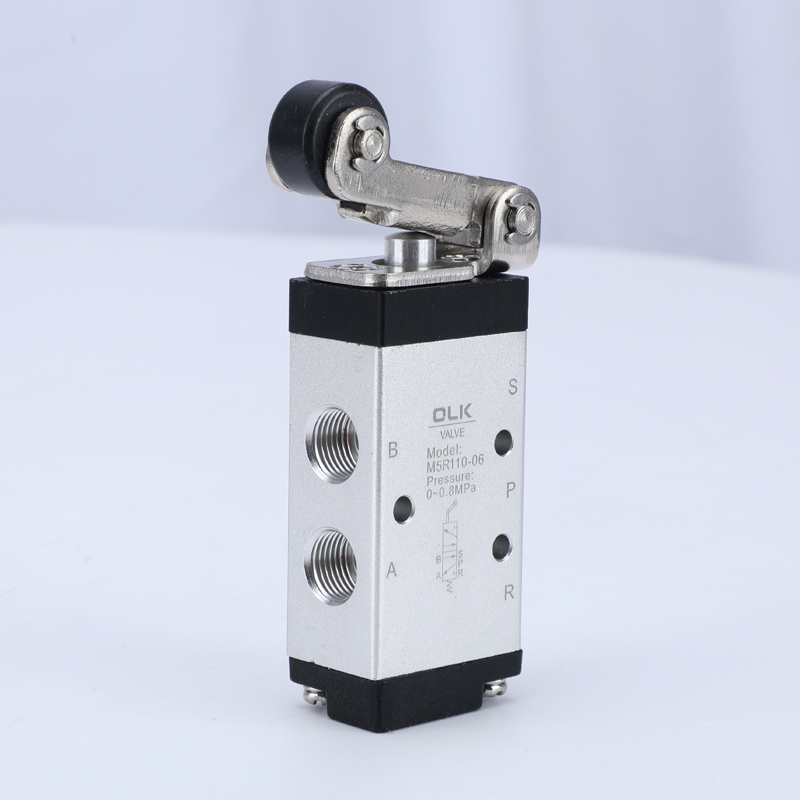

・ローラーレバータイプ（M5R）

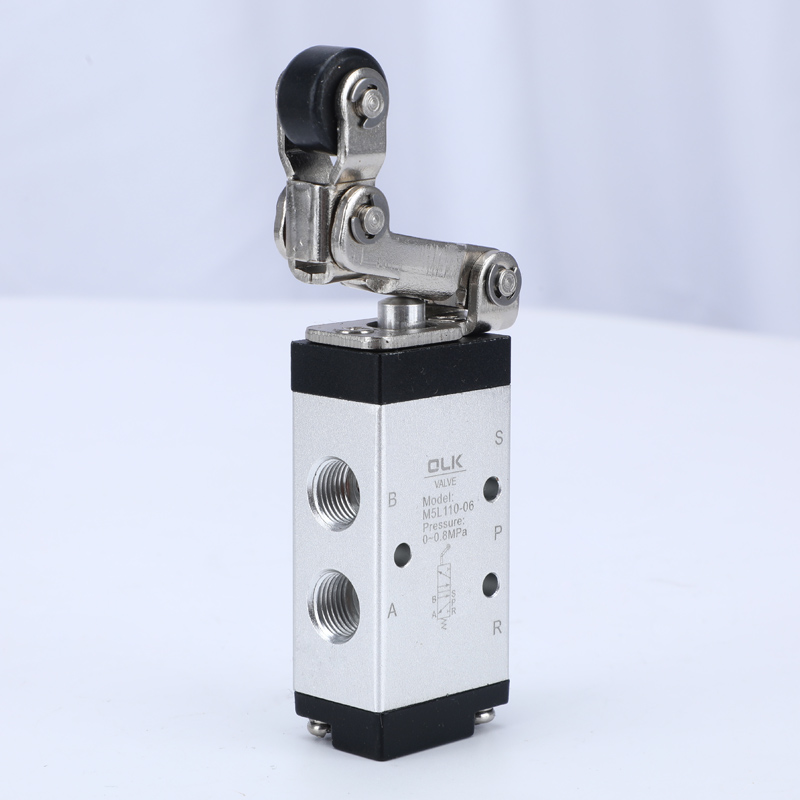

・一方向ローラーレバータイプ（M5L）

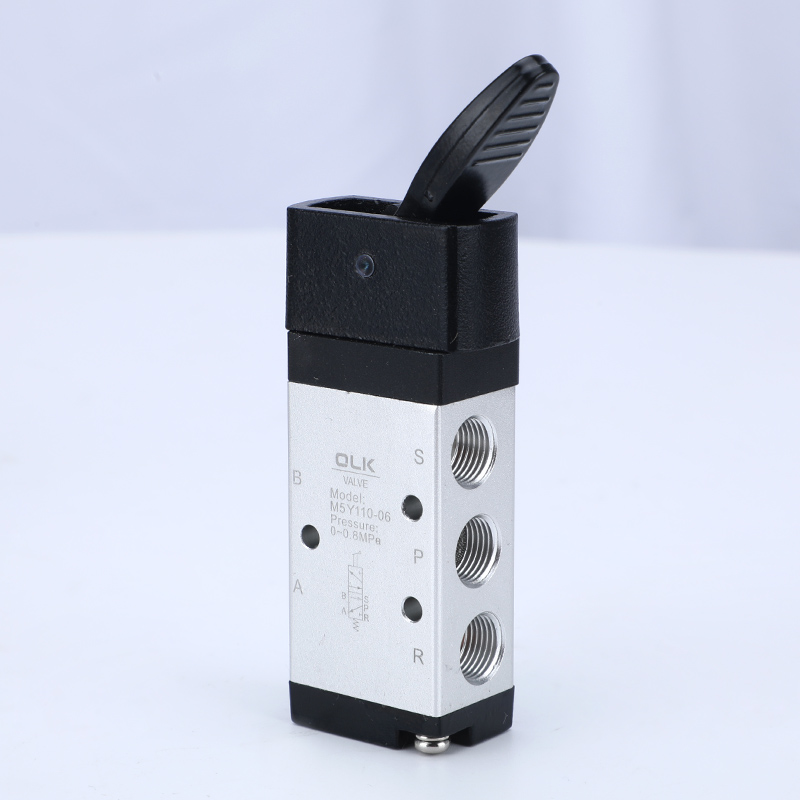

・ロッカーアームタイプ（M5Y）

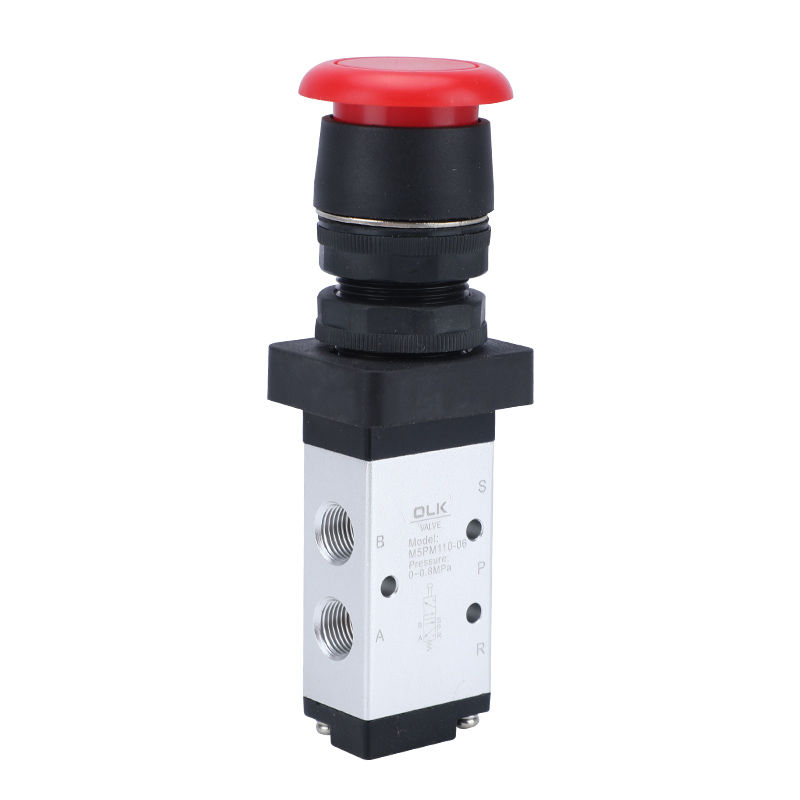

- マッシュルームヘッドボタンタイプ (M5PM)

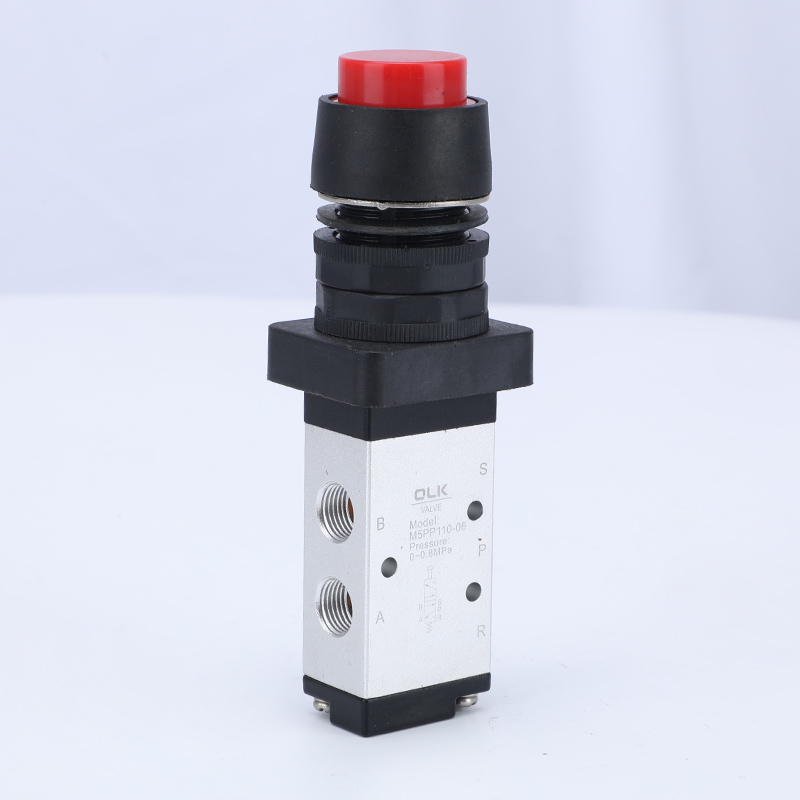

・高頭ボタンタイプ（M5PP）

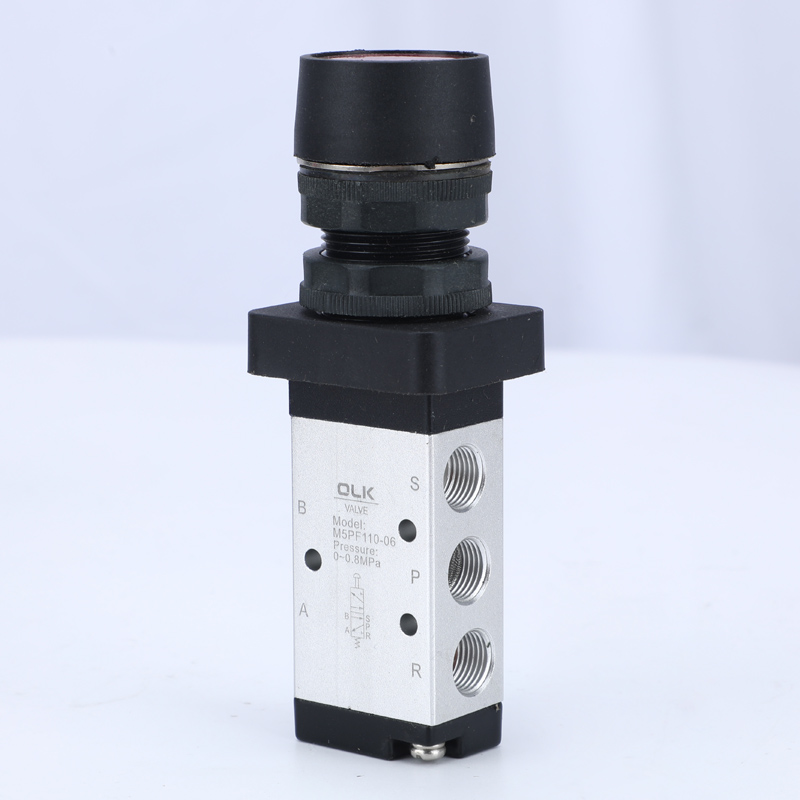

・平頭ボタンタイプ（M5PF）

・非常停止インパクトボタンタイプ（M5PL）

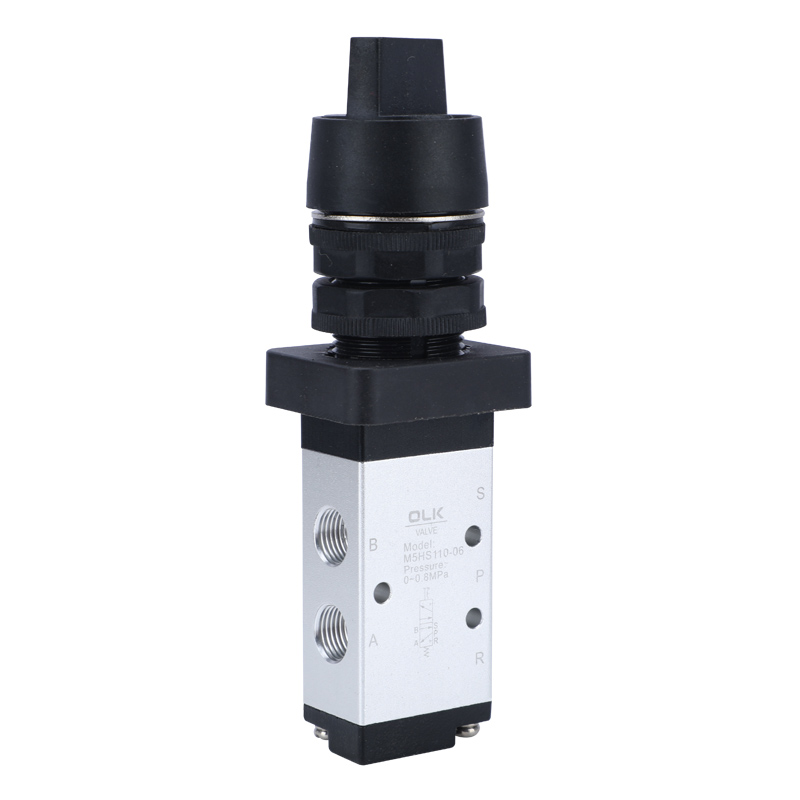

・セレクタータイプ（M5HS）

PM、PP、PFタイプはボタンの色が赤、緑、黒の3色からお選びいただけます。

OULEIKAI M5シリーズメカニカルボタンコントロールバルブ 製品の特徴

1. 排気ポートを本体に配置し、サイレンサーの取り付けが容易で騒音や公害を軽減します。

2. M5B、M5R、M5Lシリーズは、スイッチングに外部機構による外力を必要とするため、位置検出やストロークスイッチに適しています。

3. M5C、M5D、M5Y、M5PF、M5PM、M5PP、M5PL、M5HS シリーズは、さまざまな条件下での利便性を考慮して、さまざまな構造の制御ヘッドを使用して手動で操作します。

4. スライドコラム構造、作動圧力の影響を受けない制御力（つまり、背圧効果なし）、良好なシールのための内輪シール、柔軟な切り替え。

5. オイル潤滑が不要です。

6. 使いやすい複数の位置に取り付けられます。

7. M5C、M5D、M5Y、M5R、M5L シリーズのコントロールヘッドは金属製で、長寿命、優れた信頼性と安定性を保証します。

M5 シリーズメカニカルボタンコントロールバルブ 一般パラメータ

M5 シリーズ メカニカル ボタン コントロール バルブ 取り付けと用途:

予防

1) 制御部はエンジニアリングプラスチック製であり、手動操作のみとなります。バルブの切り替えに金属インパクトを使用しないでください。

2) M5B、M5C、M5D、M5PM、M5PF、M5PP シリーズは自動的にリセットされます。 M5Y、M5HS、M5PLマニュアルバルブは手動でリセットします。 M5PL を宝物の位置に押し込んだ後、回転ノブを回してリセットする必要があります。

3) 反転ストロークに注意してください。外力によりバルブが反転する場合、基本反転ストロークは制御ストローク表に規定する反転ストロークの範囲を超えないようにしてください。バルブ本体の破損の原因となります。

4）M5Lワンウェイローラーバルブは一方向（右から左への打撃）のみの切り替えが可能です。反対方向への無効な衝撃 (左から右への曲がり)。

5) コントロールヘッドの組み合わせは個別に注文できます。

よくある質問:

M5シリーズメカニカルバルブと同等の機能を代替できる製品は何ですか?

OLK の M5 シリーズ メカニカル バルブは、AIRTAC の M5 シリーズ メカニカル バルブを置き換えることができます

M5シリーズのスレッドとは何ですか?

M5-110-08 メカニカルバルブのネジ山は G1/4、M5-110-06/M5-210-06 は G1/8 です。

M5 と M3 の空気圧制御バルブの違いは何ですか?

M5 メカニカルバルブは 2 ポジション 5 ウェイ、M3 メカニカルバルブは 2 ポジション 3 ウェイです。

M5 押しボタンのサイズはどれくらいですか?

M5メカニカルバルブボタンのサイズは22mmです。

プッシュボタンで選択できる色は何色ですか?

PM、PP、PFはRレッド、Gグリーン、Bブラックの4色からお選びいただけます。
