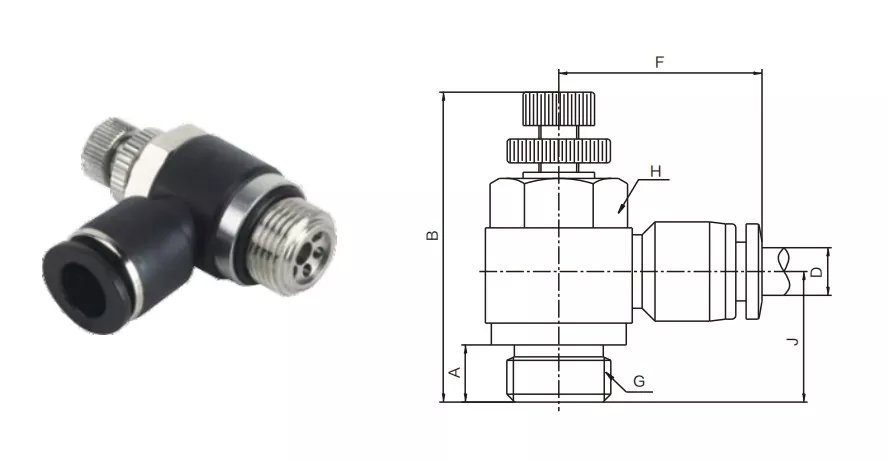

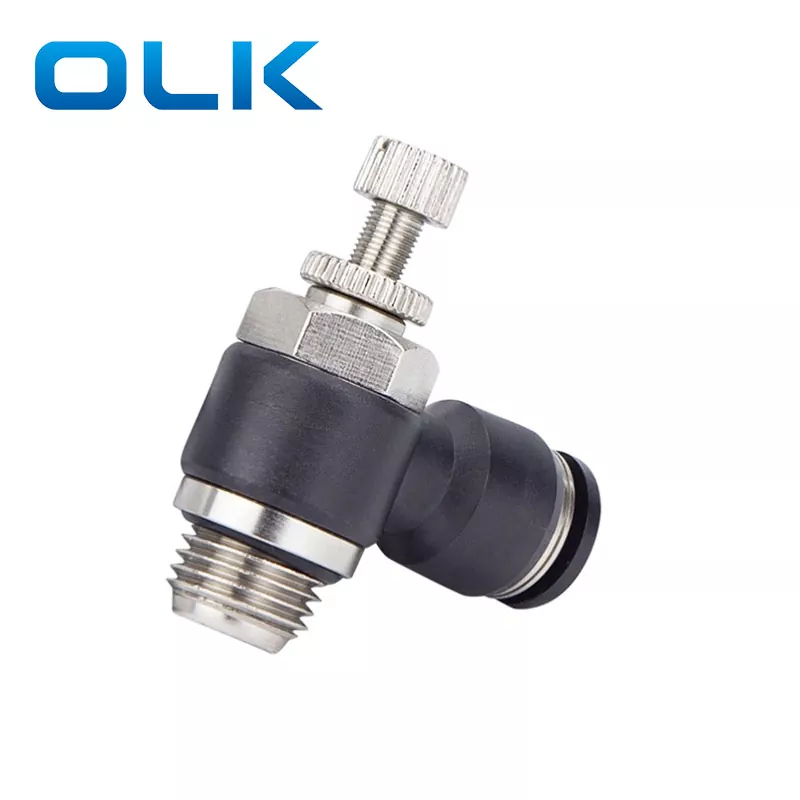

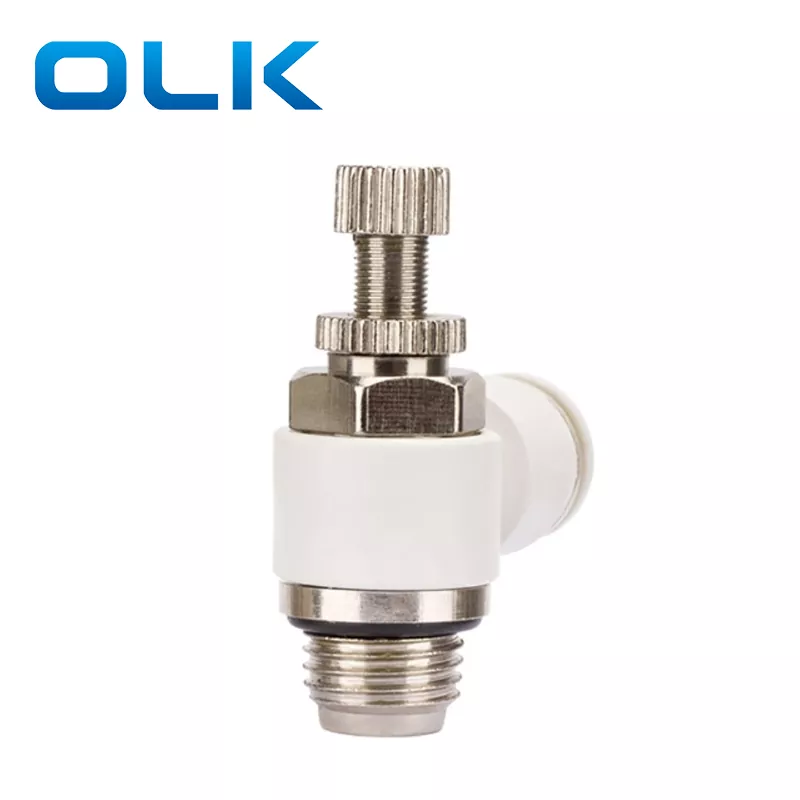

SC 空圧スピードコントローラバルブ Gネジタイプ

SC 空気圧速度コントローラは、回転制御ノブを介して空気流を調整することにより、シリンダ速度を正確に調整できるように設計されています。シールワッシャー内蔵のGネジ接続を採用しており、PTFEテープが不要で目詰まりしにくいです。 SC スピード コントローラ バルブは、コンパクトな構造と 360° スイベル設計により、空気圧コンポーネントの信頼性の高い性能と長寿命を確保しながら、限られたスペースでも柔軟に設置できます。

SC 空圧スピードコントローラバルブ Gネジタイプ 製品の特長

・正確な速度制御と素早い応答：ロータリーノブを介してエアフローを簡単に調整し、シリンダーの動作をよりスムーズにします。

·PTFEテープは不要：Gスレッドコネクタにはシールワッシャーが付属しており、しっかりとしたシールを確保し、詰まりの問題を回避します。

・界面適合性：平面用に設計されております。溝や凹凸のある界面には適していません。

・取付が容易：取付後、継手と本体が360°回転するため、チューブのレイアウトに柔軟性が得られます。

・部品保護：漏れや汚染を防止し、空気圧機器の寿命を延ばします。

SC 空圧スピードコントローラバルブ Gネジタイプ 使用方法：

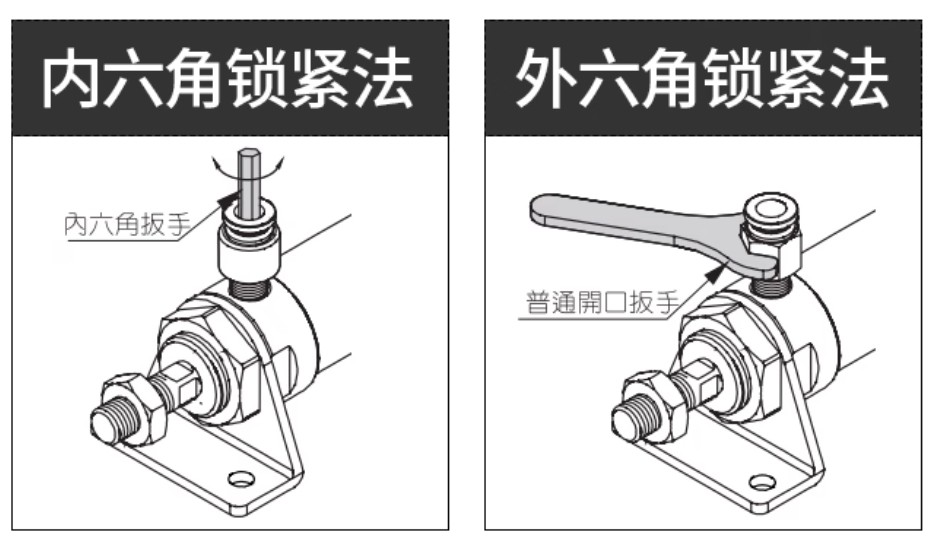

図に示すように、六角レンチまたは六角レンチを使用して、シリンダの空気入口/出口ネジに継手をねじ込みます。締め付けトルクは図を参照してください。

スピードコントローラでシリンダの速度を調整する場合は、バルブが閉じていることを確認してから圧縮空気を吹き込んでください。バルブが開いた状態でエアを加えるとシリンダの動きが速くなり、事故の原因となります。

調整ノブを手でゆっくり回してください。希望の速度を設定した後、ロックナットを下に回してノブを固定し、それ以上の調整を防止します。

ノブを時計回りに回すと、空気の流れが減少し、シリンダーの速度が低下します。

ノブを反時計回りに回すと、空気の流れが増加し、シリンダーの速度が上がります。

エア式スピードコントローラバルブ 注意事項

M5のネジは細いです。締め付けに工具を使用しないでください。シールワッシャー内蔵により手締めで十分です。締めすぎるとネジ山が切れる可能性があります。破片が故障や空気漏れの原因となるのを防ぐため、取り付ける前にチューブと継手を清掃してください。

高い空気圧や汚れた空気はシールリングを損傷する可能性があります。必要に応じてエアフィルターを取り付け、高圧、耐腐食性の継手を選択してください。

チューブの抜き差しを頻繁に行うと、継手やチューブの寿命が短くなりますのでご注意ください。漏れを防ぐため、チューブを奥までしっかりと差し込みます。チューブを取り外す前に、チューブ内に圧力がかかっていないことを確認し、フィッティングエンドキャップを押し下げてから引き抜いてください。

チューブの端が平らにカットされていることを確認してください。端が不均一であると、シール不良や漏れの原因となる可能性があります。チューブを適切にトリミングし、外面に損傷がないことを確認してください。

十分な長さのチューブを使用してください。フィッティングを損傷する可能性があるため、フィッティングの上部を鋭く曲げないでください。接続後はチューブを少し引っ張り、しっかりと固定されていることを確認してからご使用ください。

チューブを取り外す際は、プラスチックのインターフェースを均等に押しながら引き抜いてください。チューブを回転させたり、360°ひねったりしないでください。チューブに溝ができ、漏れの原因となります。

調整ノブは手以外の工具を使って回さないでください。ノブが上下限に達した状態で無理な力を加えると継手が破損する恐れがありますのでご注意ください。

スピードコントローラーが閉じている場合、多少の内部漏れは正常です。内部漏れゼロを要求される用途での使用は避けてください。

よくある質問:

SC Gネジスピードコントローラーバルブを推奨する理由は何ですか?

通常の継手では PTFE テープが使用されており、切れて空気経路に侵入し、バルブの詰まり、スイッチング不良、シリンダーシールの摩耗を引き起こす可能性があります。G スレッドコネクタには、密閉性を確保し、詰まりの問題を回避するためのシールワッシャーが付属しています。
