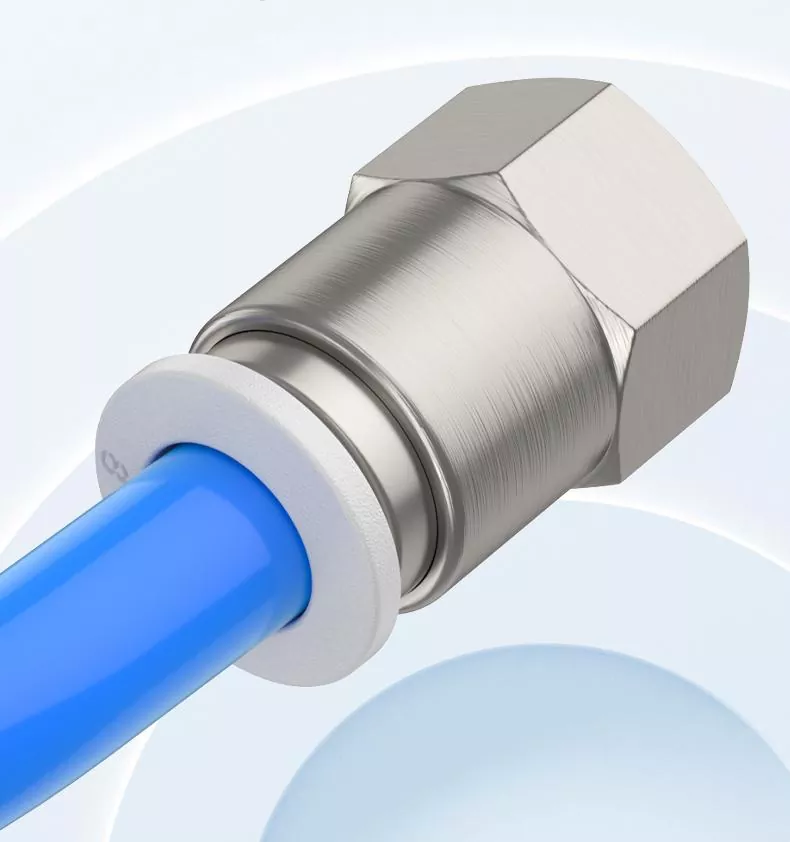

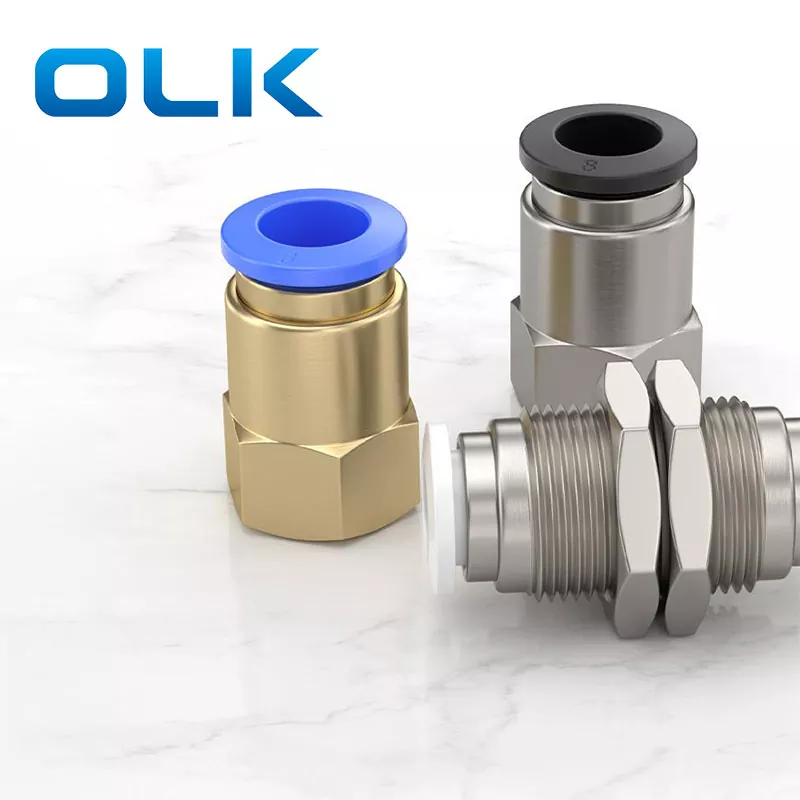

チューブフィッティングのPCF女性ストレートプッシュ

注文コード

PCF

8

-

01

モデル

チューブサイズ（メトリック）

スレッドタイプ（55°ストレートチューブスレッド）

PCFシリーズフィッティング

4：4mm

01：G1/8

6：6mm

02：G1/4

8：8mm

03：G3/8

10：10mm

04：G1/2

12：12mm

14：14mm

16：16mm

流体

空気/水（条件付き）/真空

動作圧力

0-1.0MPA

真空圧力

-100kpa（10トル）

動作温度

-10-60℃

材料

ナイロン（PA）、ポリウレタン（PU）

インチチューブフィッティング

メトリックチューブフィッティング

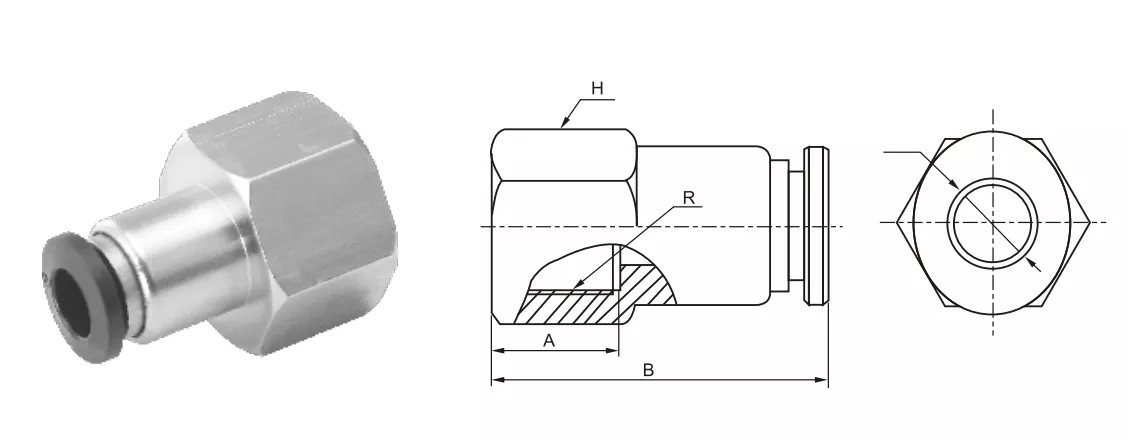

φd

R

A

B

H

PCF5/32-M5

PCF4-M5

4

M5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

PCF6-M5

6

M5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

R3/8

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

PCF5/16-03

PCF8-03

8

R3/8

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

R3/8

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

R3/8

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24

PCF16-03

16

R3/8

16.5

46.4

24

PCF16-04

16

R1/2

18

48.4

32

PC

PCF

タイプ

プッシュインコネクタ

スレッドタイプのサポート

BSPT / NPT /メトリック

糸

男

女性

インストール

ねじ穴またはシリンダーをねじ込み、その他の機器は終了します

外部にねじれたシリンダーまたはジョイントにねじ込みます

応用

内部スレッド機器を装備した、最も一般的なユニバーサルモデルが優先されます

外部のねじ付き継手との接続や、スペース要件の高い状況に使用される

シリンダーまたはバルブ本体（シリンダーには内部スレッドがあります）に取り付けられ、ねじ端が機器に接続され、ホースが使用されて挿入されます

コントロールバルブまたはソレノイドバルブのエアコンセント（外部スレッド付き）を接続し、デバイスを内部スレッドで固定し、反対側にホースを挿入します

スレッドシーラントまたはOリングと組み合わせてよく使用される、より強力なロック強度またはより高いシーリング要件が必要です

スペースが限られているため、接続には内部スレッドのみを使用できます。関節全体の長さを減らすことができます
