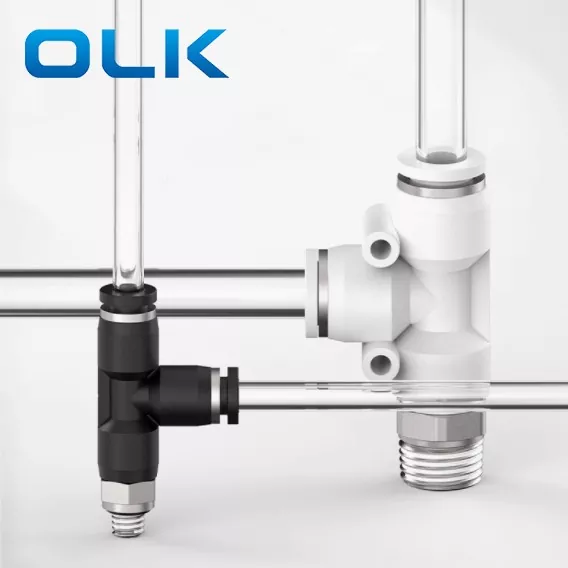

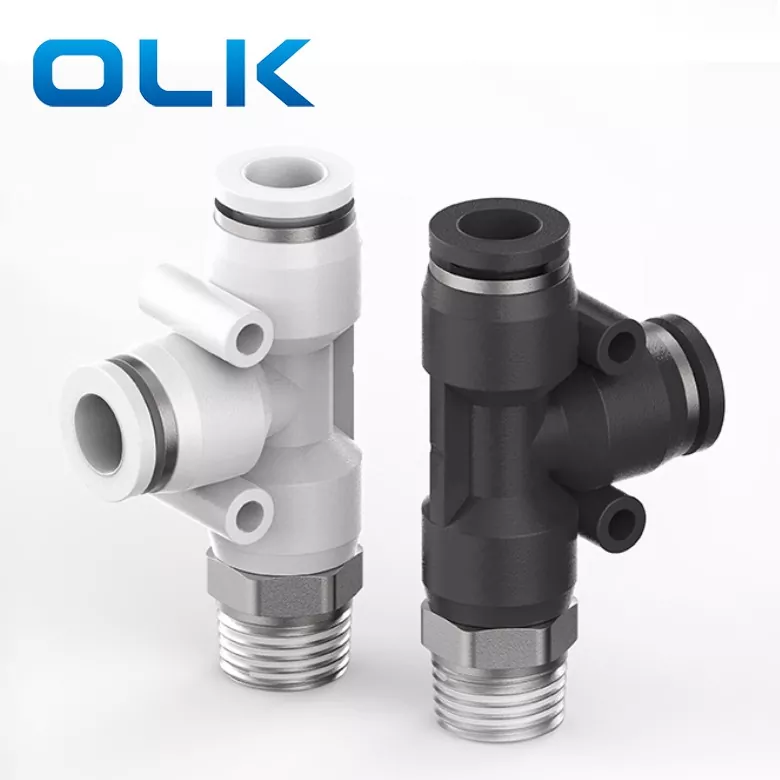

PD Run Tee Push In Tube Fitting

注文コード

PD

8

-

01

モデル

チューブサイズ（メトリック）

スレッドタイプ（55°ストレートチューブスレッド）

PDシリーズフィッティング

4：4mm

01：G1/8

6：6mm

02：G1/4

8：8mm

03：G3/8

10：10mm

04：G1/2

12：12mm

14：14mm

16：16mm

流体

空気/水（条件付き）/真空

動作圧力

0-1.0MPA

真空圧力

-100kpa（10トル）

動作温度

-10-60℃

材料

ナイロン（PA）、ポリウレタン（PU）

インチチューブフィッティング

メトリックチューブフィッティング

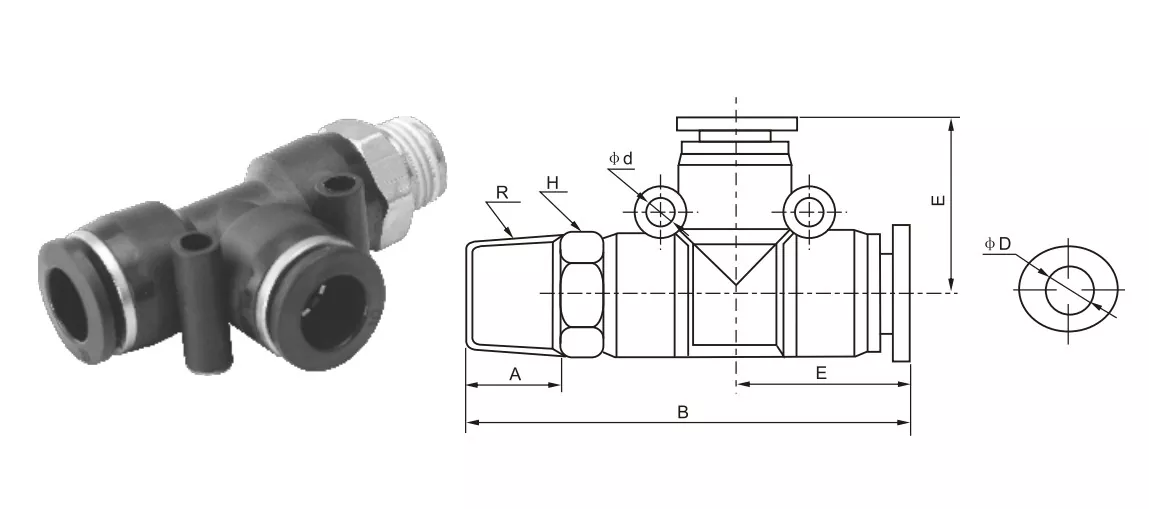

φd

R

A

B

E

H

φd

PD5/32-M5

PD4-M5

4

M5

4.5

44

18.4

10

/

PD5/32-01

PD4-01

4

R1/8

7

44

18.4

10

/

PD5/32-02

PD4-02

4

R1/4

9

47.5

18.4

14

/

PD1/4-M5

PD6-M5

6

M5

4.5

47

20.8

12

3.5

PD1/4-01

PD6-01

6

R1/8

7

48.5

20.8

12

3.5

PD1/4-02

PD6-02

6

R1/4

9

51

20.8

14

3.5

PD1/4-03

PD6-03

6

R3/8

10

51.5

20.8

17

3.5

PD1/4-04

PD6-04

6

R1/2

11

54

20.8

21

3.5

PD5/16-01

PD8-01

8

R1/8

8

54

22.8

14

4.5

PD5/16-02

PD8-02

8

R1/4

10

55.5

22.8

14

4.5

PD5/16-03

PD8-03

8

R3/8

10

57

22.8

17

4.5

PD5/16-04

PD8-04

8

R1/2

11

58

22.8

21

4.5

PD3/8-01

PD10-01

10

R1/8

8

64.2

38.3

17

4.5

PD3/8-02

PD10-02

10

R1/4

10

67

38.3

17

4.5

PD3/8-03

PD10-03

10

R3/8

10

66

28.3

17

4.5

PD3/8-04

PD10-04

10

R1/2

11

67

28.3

21

4.5

PD1/2-01

PD12-01

12

R1/8

8

67

29.6

19

5

PD1/2-02

PD12-02

12

R1/4

10

68.8

29.6

19

5

PD1/2-03

PD12-03

12

R3/8

10

68.8

29.6

19

5

PD1/2-04

PD12-04

12

R1/2

11

70

29.6

21

5

PD14-03

16

R3/8

12

35

24

4

PD14-04

16

R1/2

15

85

35

24

4

名前/タイプ

インターフェイス構造の説明

ティーラン（PD）

メインエアフローはまっすぐで、枝は垂直に導かれます

ブランチティー（PB）

2つのインターフェイスが直角に接続されています。1つは「T」のブランチにあります

平等なティー

同じサイズの3つのポート
