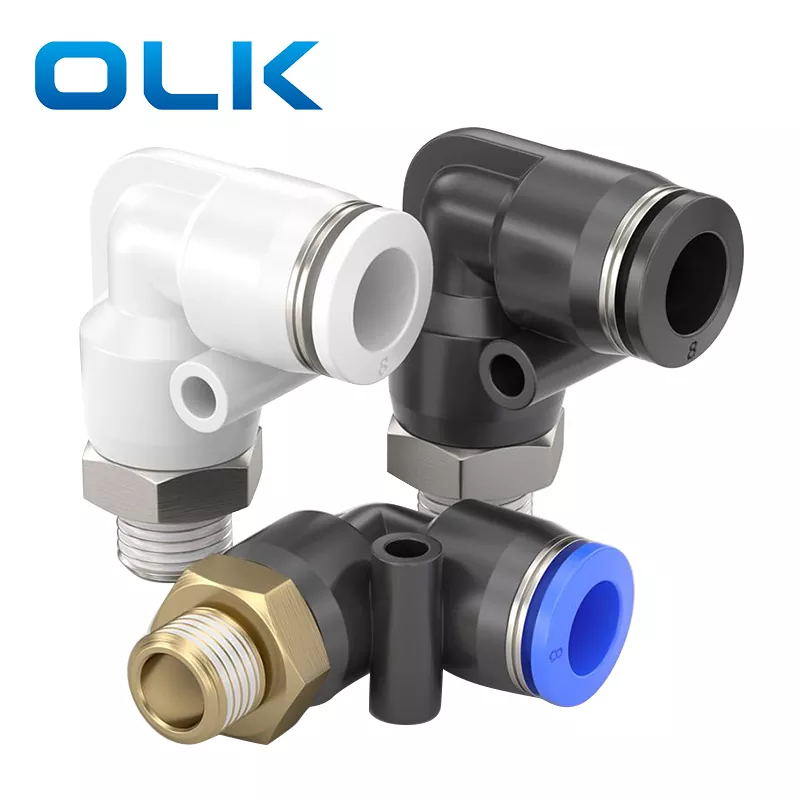

チューブフィッティングのPLオスの肘の押しは、限られたスペースやチューブのリダイレクトが必要な場所での使用に最適な90度の肘コネクタです。

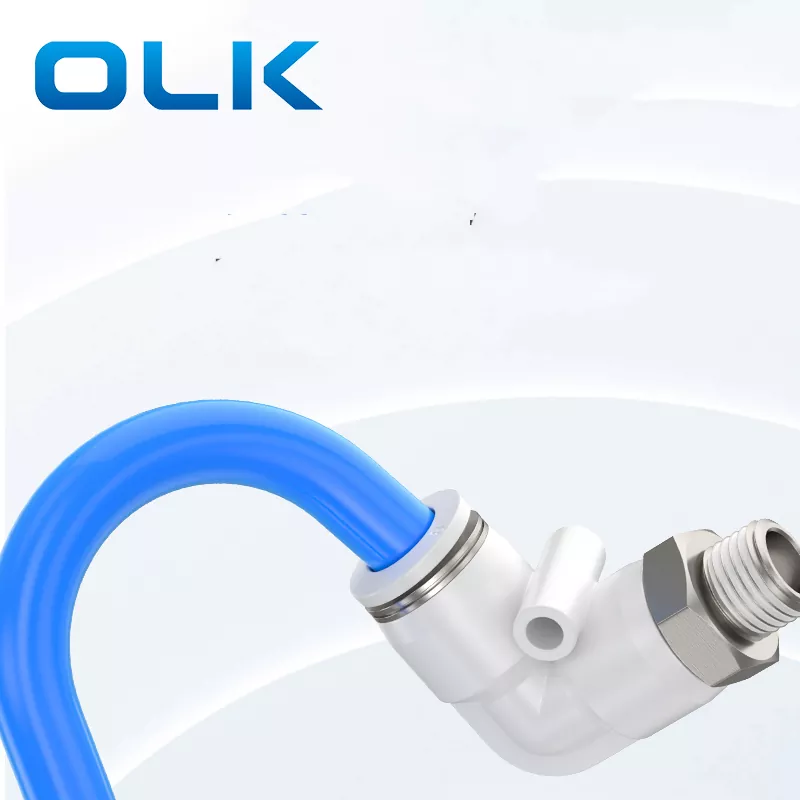

製品機能：コンパクトな構造、小さなスペースに適しています。直角ステアリングデザイン、気管配線に便利
|
注文コード |
|||
|
pl |
8 |
- |
01 |
|
モデル |
チューブサイズ（メトリック） |
|
スレッドタイプ（55°ストレートチューブスレッド） |
|
|
4：4mm |
|
01：G1/8 |
|
|
6：6mm |
|
02：G1/4 |
|
|
8：8mm |
|
03：G3/8 |
|
|
10：10mm |
|
04：G1/2 |
|
|
12：12mm |
|
|
|
|
14：14mm |
|
|
|
|
16：16mm |
|
|
|
流体 |
空気/水（条件付き）/真空 |
|
動作圧力 |
0-1.0MPA |
|
真空圧力 |
-100kpa（10トル） |
|
動作温度 |
-10-60℃ |
|
材料 |
ナイロン（PA）、ポリウレタン（PU） |
|
インチチューブフィッティング |
メトリックチューブフィッティング |

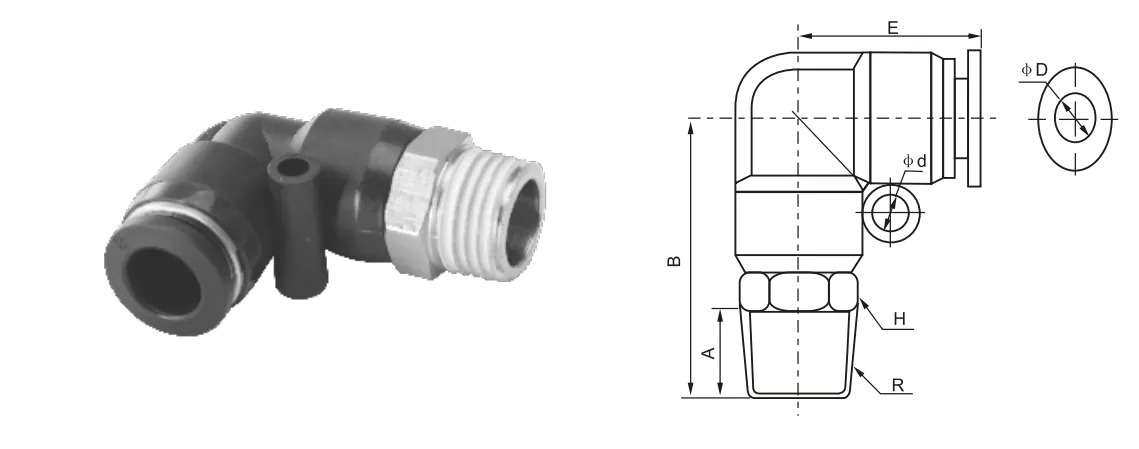

φd |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
名前/タイプ |
インターフェイス構造の説明 |
|
PCエルボ |
パイプジョイントは90°の角度で曲げられ、もう一方の端は内部的にねじです |
|
PL肘 |
一方の端が挿入され、もう一方の端には90°の外部スレッドがあります |
|
PV肘 |
両端はチューブ挿入タイプで、90°の曲がりです |
PLコネクタはどのような材料でできていますか？
銅
接続チューブフィッティングパーツの名前は何ですか？

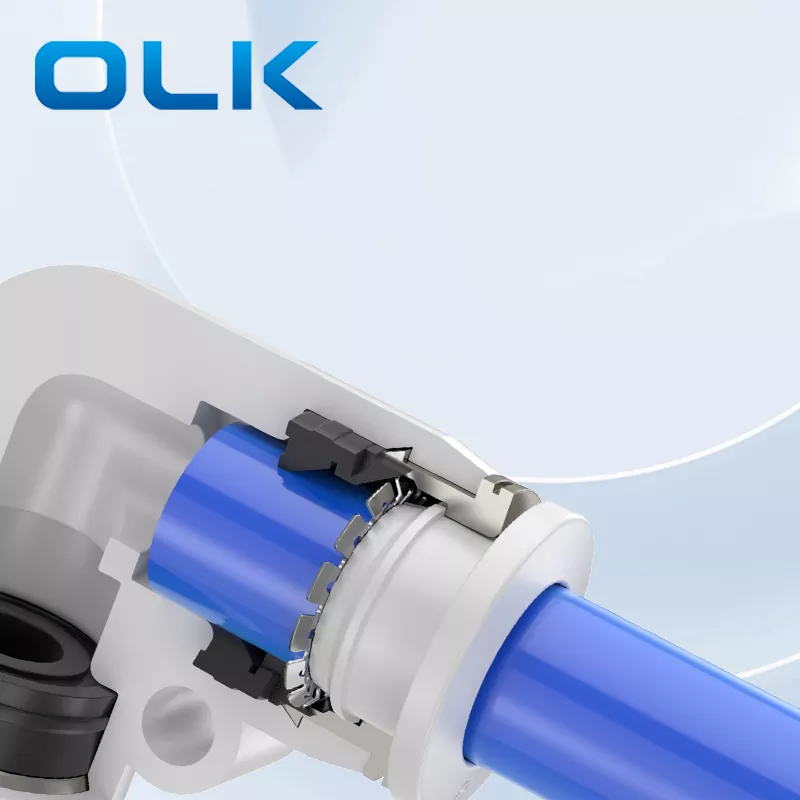

Quick Connecting Tubeフィッティング内部構造：リリース、亜鉛合金カードセット、ロッククリップスプリング、ロックスリーブ、クラスプシーリングリング、高強度プラスチック
どのタイプのPLスレッドですか？
これはメトリックスレッドであり、Mは表します。
空気圧フィッティングの「肘」とはどういう意味ですか？
肘のフィッティング：チューブが方向を変えることを可能にする空気圧フィッティング、通常は90度の角度で。
