3Vシリーズ電磁弁3方

Model:3V210

当社の工場から 3V シリーズソレノイドバルブ 3 ウェイを安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。

お問い合わせを送信 PDFダウンロード

製品説明

オウレイカイ (OLK) 3V シリーズソレノイドバルブ 3 方は、パイロット操作式電磁方向切換弁のカテゴリーに属し、応答速度が速く、動作の信頼性が高く、単動シリンダの制御に適しています。バルブボディには耐食性、耐高温性に優れたアルミニウム合金を採用しており、さまざまな過酷な環境での使用に適しています。

さまざまな自動生産ライン、空圧機器、医療機器などでの流体制御や変換などの産業オートメーションのシナリオに適合できます。

シンボル：

注文コード
3V	1	10	6	いいえ	A
モデル	コード	バルブの種類	接続口径	アクションの種類	電圧	いいえ：Dinタイプ
3V：2ポジション3方電磁弁	1:100シリーズ	10: 単動ソレノイド Vlave 3/2 ウェイ	M5:M5	NO:通常閉	AC220V	L : 線種
	2:200シリーズ	20:複動電磁弁 3/2way	06:G1/8	NO: ノーマルオープン	AC110V
	3:300シリーズ		08:G1/4		AC24V
	4:400シリーズ		10:G3/8		AC36V
			15:G1/2		DC12V
					DC24V

OULEIKAI パイロット式 3V シリーズ電磁弁 3 方向製品の特徴

1. 直動構成、応答性の高いスイッチング;

2. ノーマルクローズタイプとノーマルオープンタイプのオプションが用意されています。

3. 同軸遮断構造、優れたシール性、大流量;

4. オイル潤滑の必要はありません。

5.簡単なインストールとデバッグのための手動デバイスが装備されています。

6. 複数の標準電圧グレードを選択できます。

3V シリーズソレノイドバルブ 3 ウェイ一般パラメータデータ:

作動媒体	空気（40μm以上のフィルターで濾過）
アクション	パイロットタイプ
ポジションの数	2ポジション3ウェイ
潤滑	不要
使用圧力範囲 MPa(psi)	0.15〜0.8(21〜114)
耐圧保証	1.5MPa (215psi)
本体材質	アルミニウム合金
標準電圧	AC220V、AC110V、AC24V、DC24V、DC12V
使用電圧範囲	AC:±15％ DC:±10％
保護レベル	IP65 (DIN40050)
耐熱グレード	クラスB
接続タイプ	DINソケットタイプ、コンセントタイプ
励起時間	0.05秒以下

3V シリーズソレノイドバルブ 3 ウェイさまざまなパラメータ

モデル	ポート径	使用温度℃	最大動作周波数	流れ断面積 mm² (CV値)	消費電力
3V110-M5	M5	-20〜70	5回/秒	5.5(0.31)	AC:3VA DC:3W

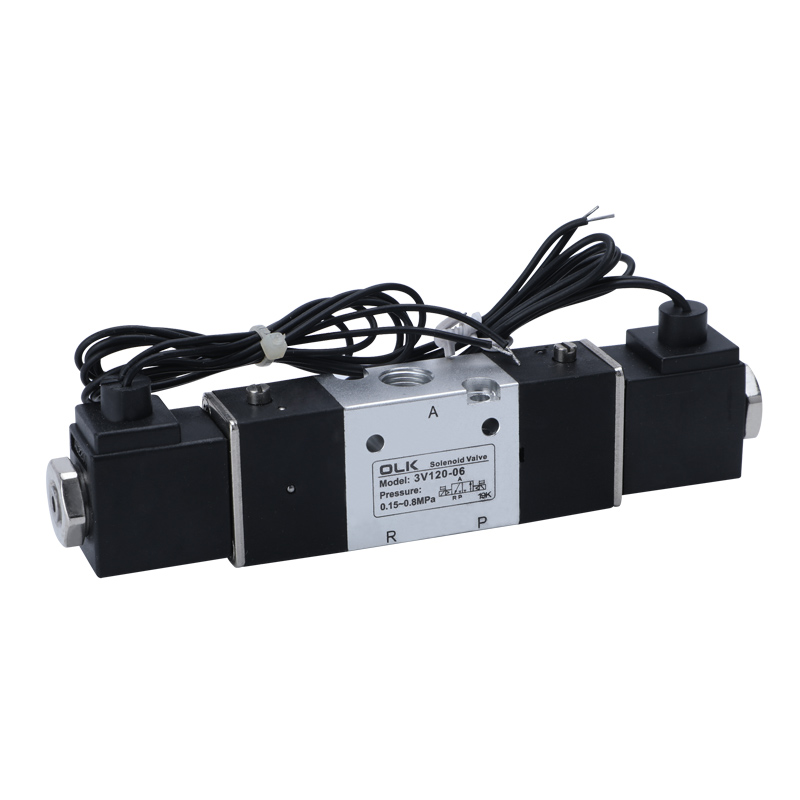

3V120-M5	M5	-20〜70	5回/秒	5.5(0.31)	AC:3VA DC:3W

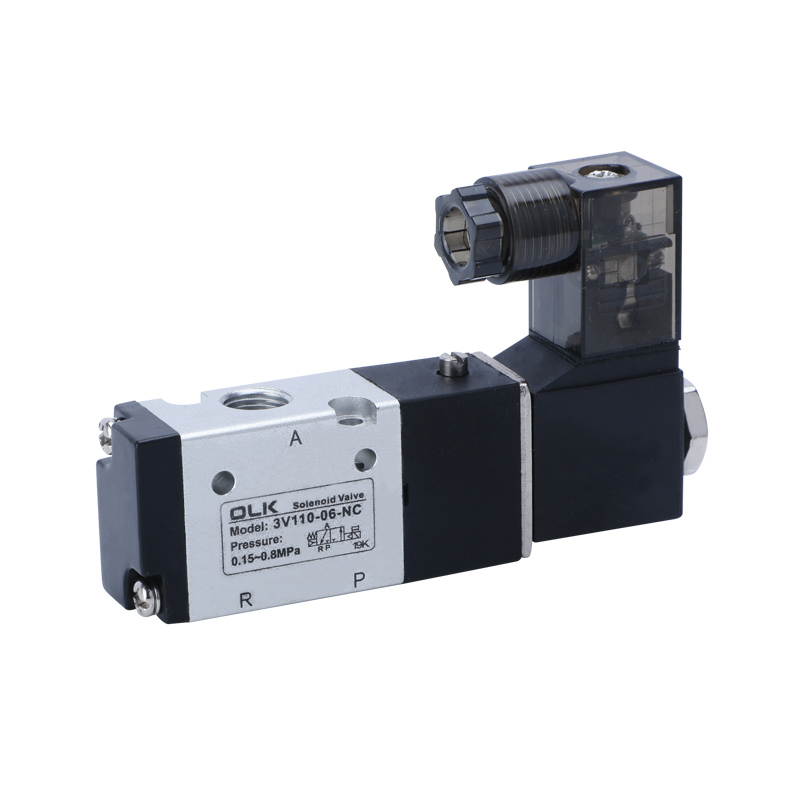

3V110-06	G1/8	-20〜70	5回/秒	12.0(0.67)	AC:3VA DC:3W
3V120-06	G1/8	-20〜70	5回/秒	12.0(0.67)	AC:3VA DC:3W

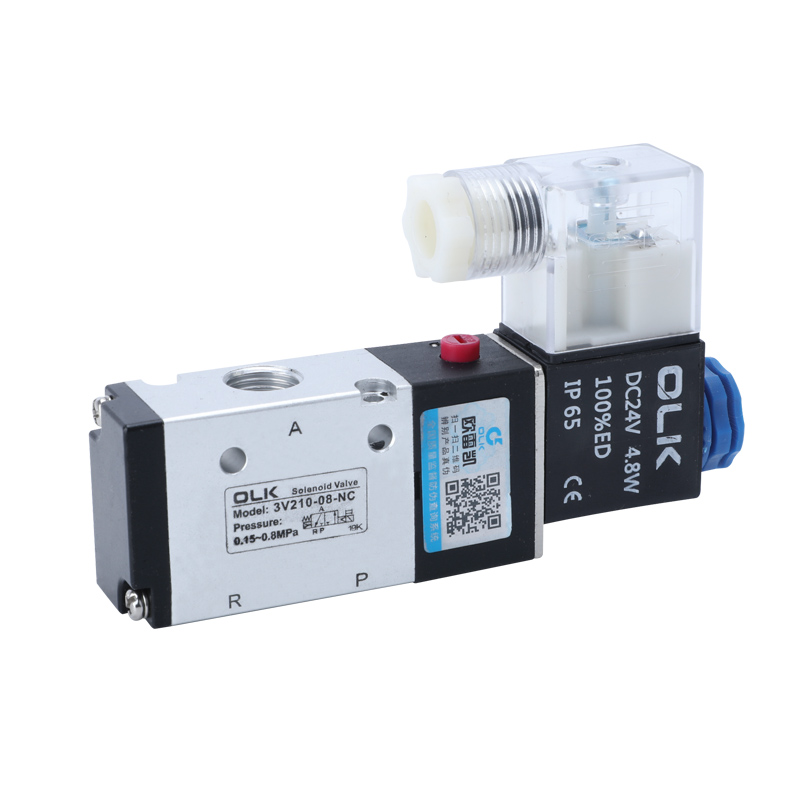

3V210-06	吸気=排気=G1/8	-20〜70	5回/秒	14.0(0.78)	AC:6VA DC:4.8W

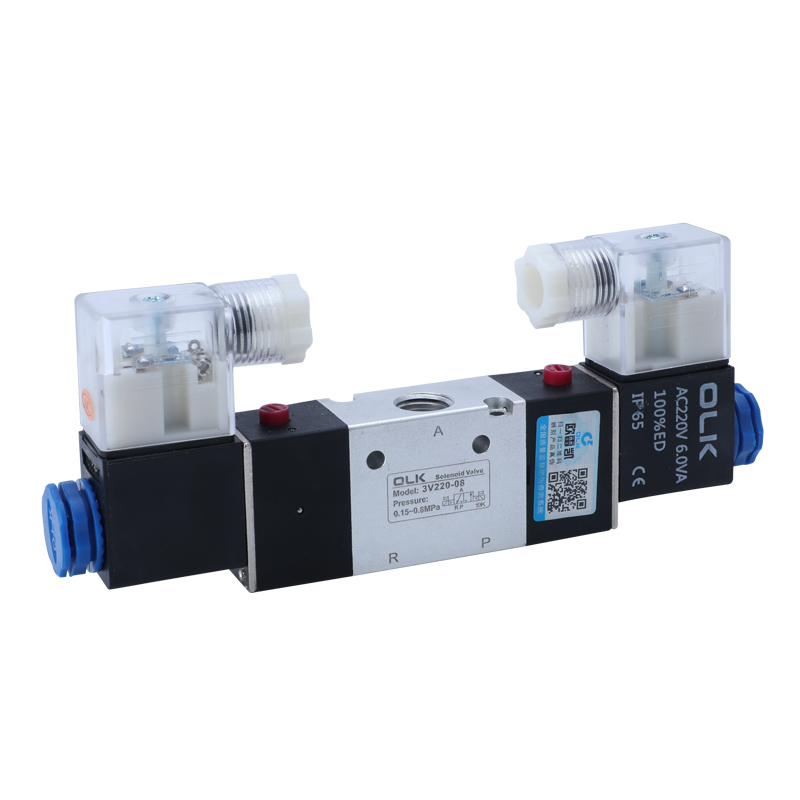

3V220-06	吸気=排気=G1/8	-20〜70	5回/秒	14.0(0.78)	AC:6VA DC:4.8W
3V210-08	吸気=排気=G1/4	-20〜70	5回/秒	16.0(0.89)	AC:6VA DC:4.8W
3V220-08	吸気=排気=G1/4	-20〜70	5回/秒	16.0(0.89)	AC:6VA DC:4.8W
3V310-08	吸気=排気=G1/4	-20〜70	5回/秒	25.0(1.39)	AC:6VA DC:4.8W
3V320-08	吸気=排気=G1/4	-20〜70	5回/秒	25.0(1.39)	AC:6VA DC:4.8W
3V310-10	吸気=排気=G3/8	-20〜70	5回/秒	30.0(1.67)	AC:6VA DC:4.8W
3V320-10	吸気=排気=G3/8	-20〜70	5回/秒	30.0(1.67)	AC:6VA DC:4.8W
3V410-15	吸気=排気=G1/2	-5〜60	3回/秒	50.0(2.79)	AC:6VA DC:4.8W
3V420-15	吸気=排気=G1/2	-5〜60	3回/秒	50.0(2.79)	AC:6VA DC:4.8W
