Ouleikai (OLK) VP シリーズ ソレノイド バルブ 3 ウェイには、内部パイロットと外部パイロットの 2 つの制御タイプがあります。ボトムカバーの取り付け方向を変更することで、ノーマルオープンとノーマルクローズの機能を切り替えることができます。 VP シリーズでは、複数の標準電圧を選択できます。
注記！安全上の危険を避けるため、指定された範囲を超える電圧を使用しないでください。バルブに異常発煙、漏れ等の異常を発見した場合は、直ちに使用を中止し、電源を切り、OLK社営業担当者までアフターサービスをご相談ください。
シンボル：
| 注文コード |
||||||||||
| 副社長 | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| VPシリーズ | 3:3シリーズ | 演技タイプ |
|
ポイントモード | 電圧 | 配線方法 |
デバッグツールのロック |
ポートサイズ |
|
|
|
|
5:5シリーズ | NC/NO |
|
ブランク：内部パイロット | を:AC220V | ジーライン |
|
02:PT1/4 | 無記入：PT | 答え:NC |
|
|
|
|
|
R:外部パイロット | B:DC24V | E: から |
|
03:PT3/8 | T:NPT | B:いいえ |
|
|
|
|
|
|
C:AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
E:AC24V |
|
|
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
|
製品の特徴:
1. パイロット モード: 外部オプションまたは内部オプションが利用可能です。
2. 優れたシール性と応答性、高流量を誇る玉形弁構造。
3. 無潤滑運転。
4. ベースに取り付けられたバルブアセンブリと統合可能で、設置スペースを節約します。
5. インストールとデバッグに便利な手動装置が装備されています。
6. さまざまな標準電圧定格を選択可能。
|
作動媒体 |
空気（40μm以上のフィルターで濾過） |
|
アクション |
パイロットタイプ |
|
ポジションの数 |
2ポジション3ウェイ |
|
潤滑 |
不要 |
|
使用圧力範囲 MPa(psi) |
0.2～0.8 |
|
耐圧保証 |
1.5MPa (215psi) |
|
使用温度℃ |
-10～50℃（凍結なきこと） |
|
最大動作周波数 |
5回/秒 |
|
本体材質 |
アルミニウム合金 |
|
基準電圧 |
AC220V、AC110V、AC24V、DC24V、DC12V |
|
使用電圧範囲 |
AC:±15％ DC:±10％ |
|
消費電力 |
AC: 6VA 開始、3VA 維持、DC: 2.5W |
|
保護レベル |
IP65 (DIN40050) |
|
耐熱グレード |
クラスB |
|
接続タイプ |
DINソケットタイプ、コンセントタイプ |
|
励起時間 |
0.05秒以下 |
|
モデル |
ポート径 |
|

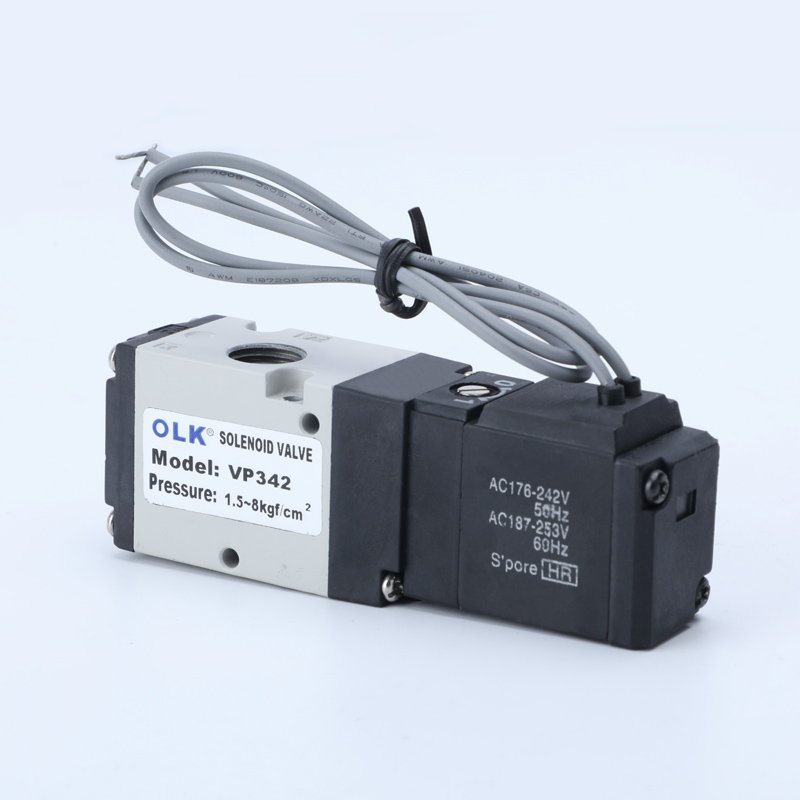

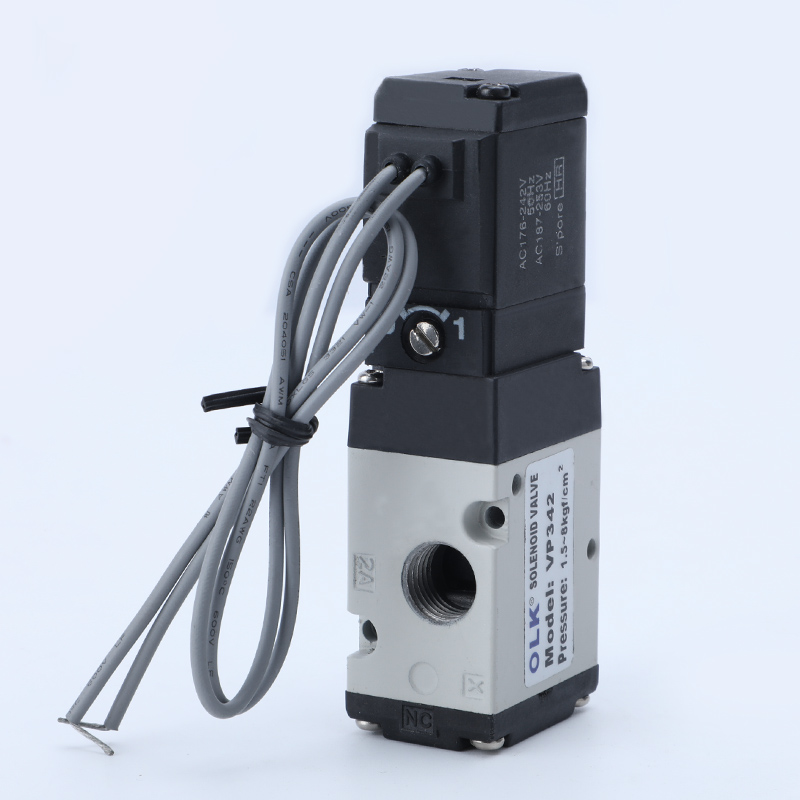

VP342 |
吸気=排気=PT1/4 |
|

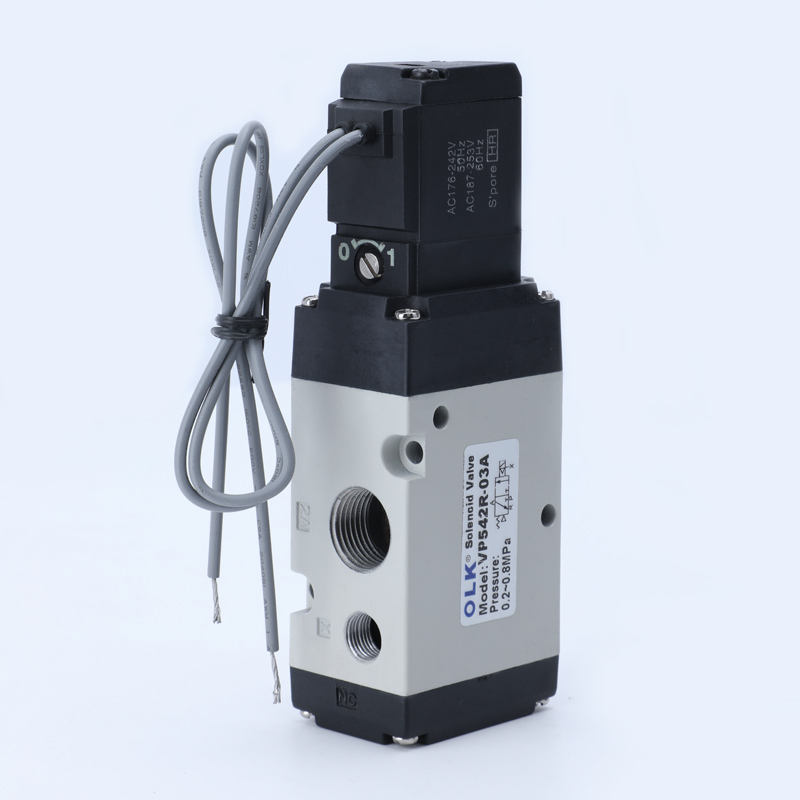

VP542 |
吸気=排気=PT3/8 |
