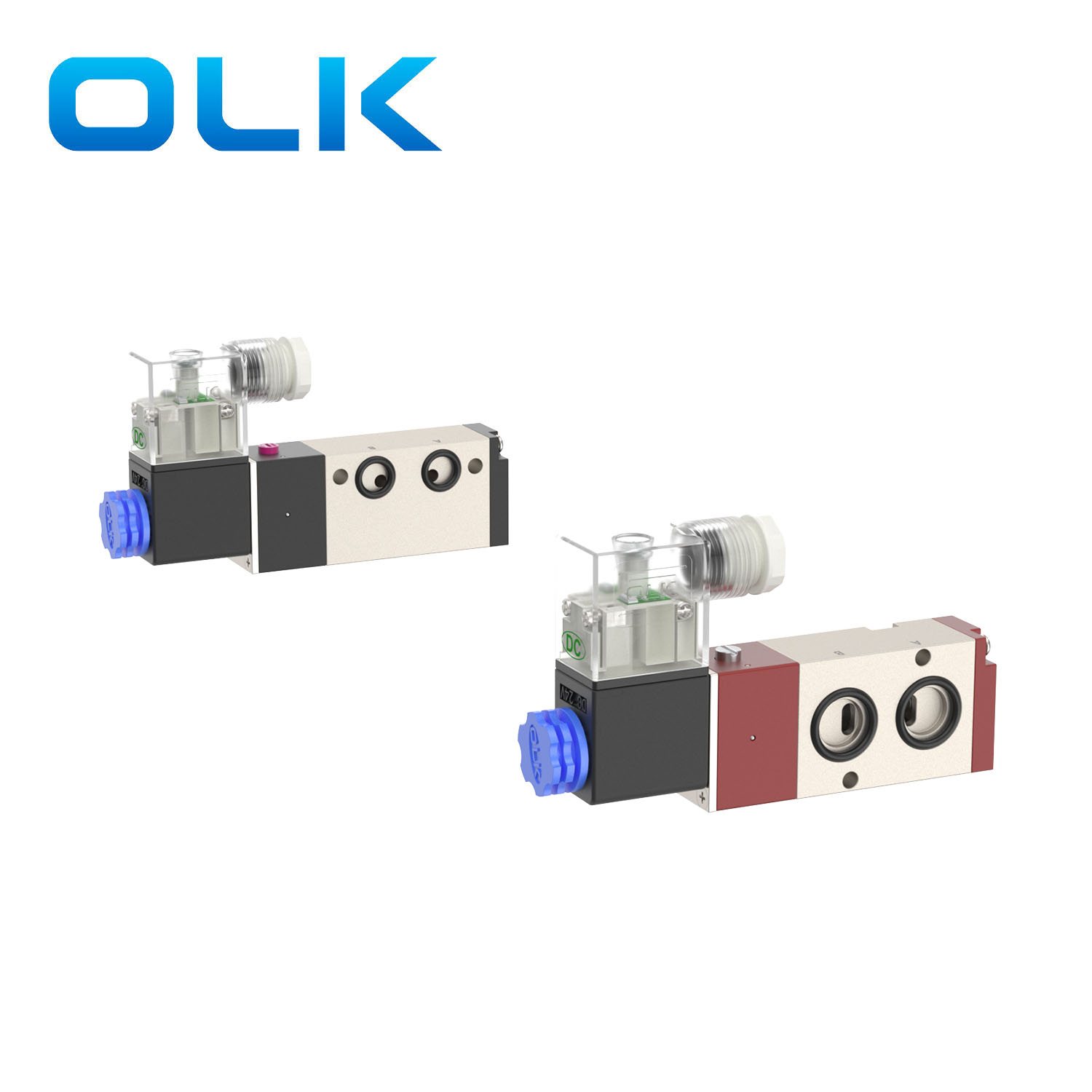

Ouleikai(OLK)4Mシリーズの直接販売2位2位の5ウェイソレノイド方向バルブは、パイロット操作コントロールを利用しており、ダブル作動シリンダーの制御に適した高速応答速度と信頼性の高い動作を備えています。コイルにはEDロゴが付属しており、長期間の連続的なエネルギーが可能になります。二重ヘッドの2位置ソレノイドバルブには、メモリ関数があります。厚くなったバルブ本体は、表面の硬さを高めるために硬い酸化を受けます。使用する前に、バルブとパイプラインを検査して、バルブの通常の動作に影響を与えないように、無傷で漏れがないことを確認してください。
4Mナムールソレノイド方向バルブは、4Vソレノイドバルブのバリアントであり、4Vと同じ機能原理があります。さまざまな設置要件に基づいて、4MシリーズSolenoid Valve 5 Wayは、インターフェイスと取り付けホールの寸法を変更しました。 Ouleikai(OLK)空気圧会社は、さまざまな顧客ニーズを満たすために、さまざまな仕様とモデルを提供し、カスタマイズ可能なサービスを提供しています。
速い応答速度4Mナムールバルブ5ウェイCE証明書製品の特性を特徴とするOuleikai
1。内部的にパイロット操作構造。
2。ピストン型構造、優れたシーリングと応答性の反応を誇っています。

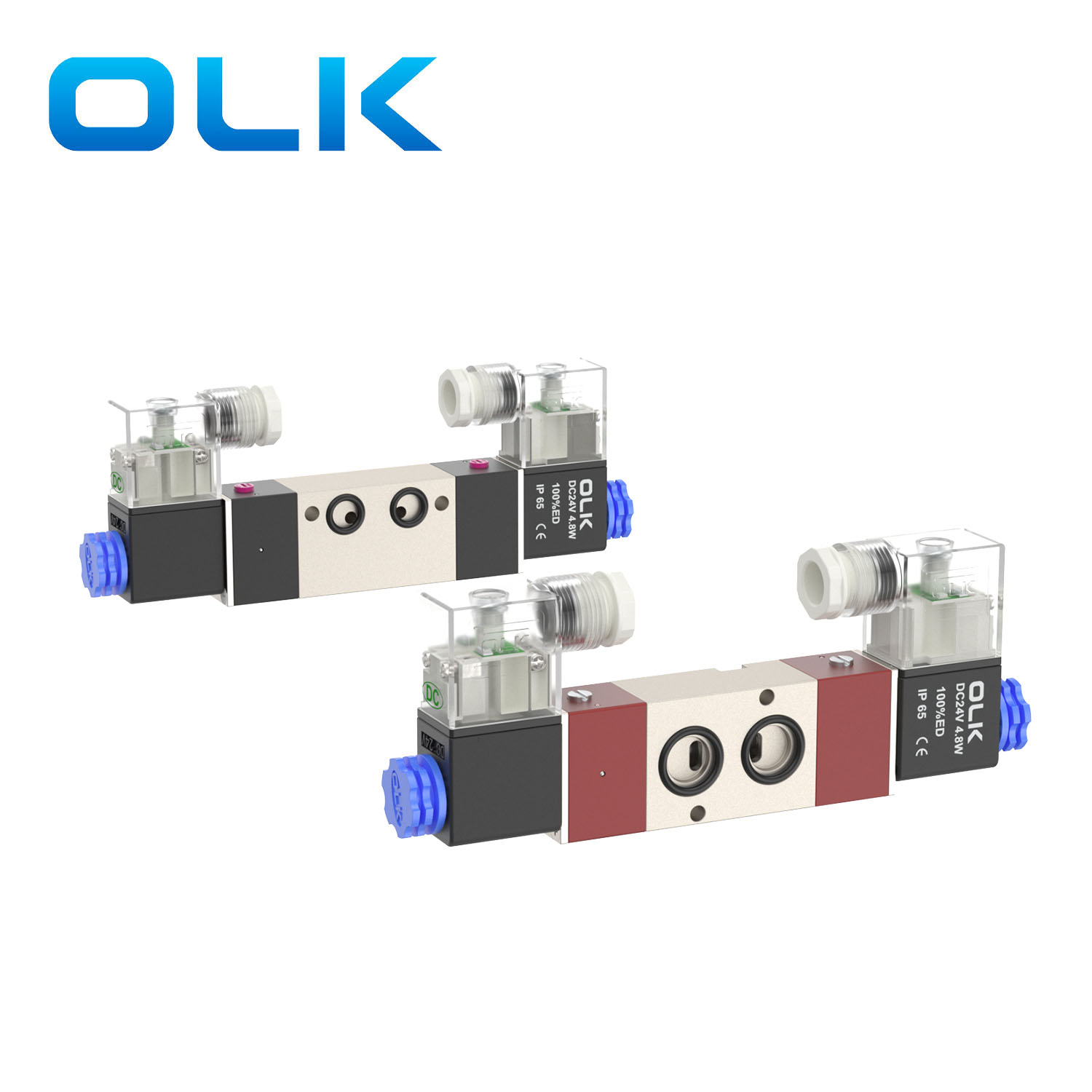

3。メモリ関数を備えたダブルヘッド2ポジションソレノイドバルブ。
4.特別な技術で処理された内部穴は、最小限の摩擦抵抗、低開始気圧、および寿命の延長をもたらします。
5.潤滑剤は必要ありません。
6。バルブアクチュエータとの直接接続を可能にするサイドプレートマウント。
7.便利なインストールとデバッグのための手動デバイスを装備しています。
8。電圧AC220V; AC110; AC24V、DC24V; DC12V選択のためのDC12V。

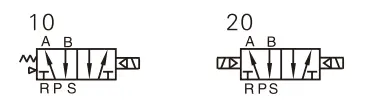

4m Namur Valveシンボル:
作業媒体
空気(40μmを超えるフィルターを介してろ過)
アクション
パイロットタイプ
ポジション数
2位置5の方法
潤滑
不要
作業圧力範囲MPA(PSI)
0.15〜0.8(21〜114)
保証された圧力抵抗
1.5MPA(215psi)
作業温度°C
-20〜70
体材
アルミニウム合金
標準電圧
AC220V、AC110V、AC24V、DC24V、DC12V
電圧範囲を使用します
AC:±15%DC:±10%
消費電力
AC:6VA DC:4.8W
保護レベル
IP65(din40050)
耐熱性グレード
クラスb
接続タイプ
DINソケットタイプ、アウトレットタイプ
励起時間
0.05秒以下
モデル
ポートの直径
最大動作周波数
フロー断面積mm²(CV値)
4M210-06
摂取量= G1/8
5回/秒
14.0(0.78)
4M220-06
4M210-08
摂取量= G1/4排気= G1/8
16.0(0.89)
4M220-08
4M310-08
吸気= G3/8排気= G1/4
4/秒
25.0(1.40)
4M320-08

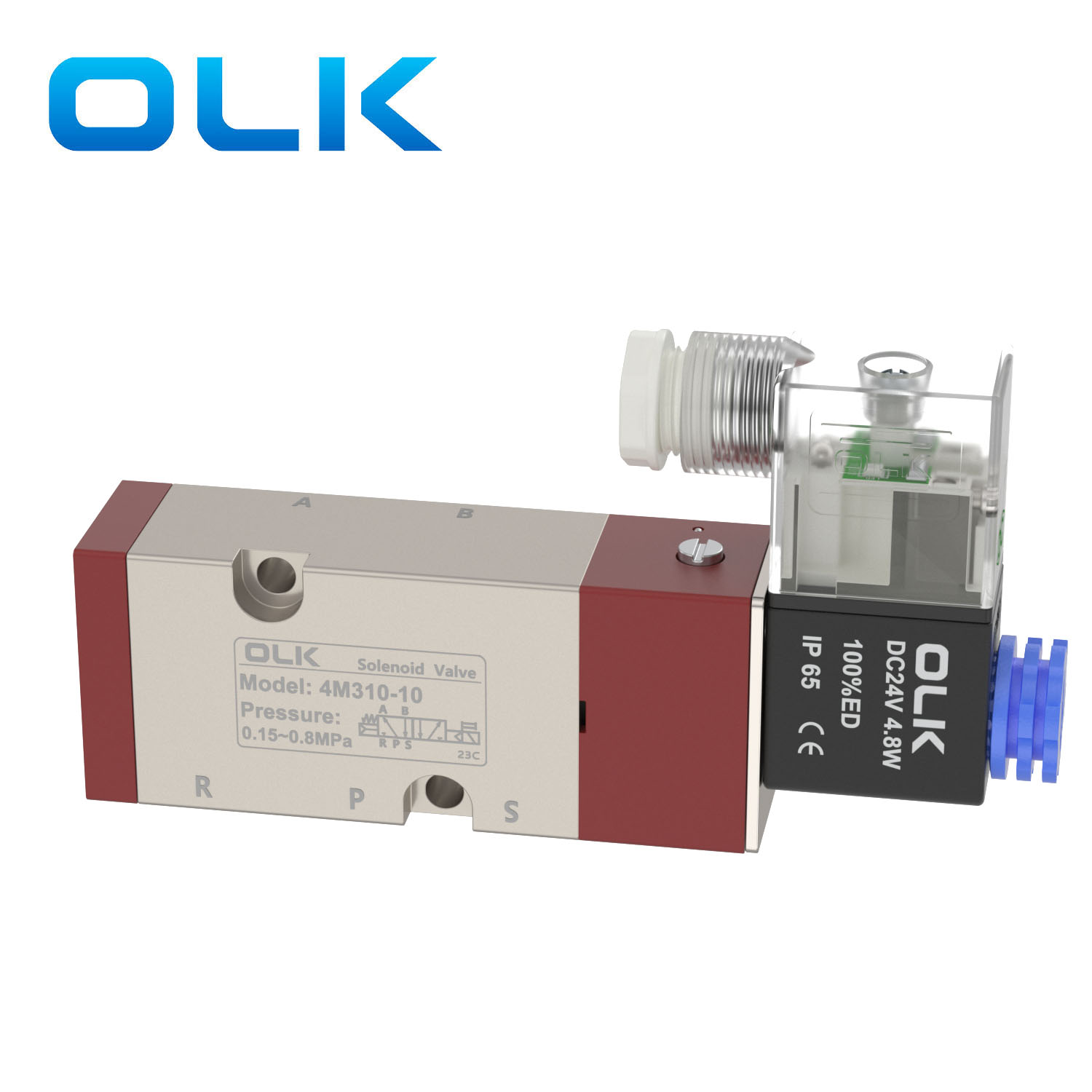

4M310-10
摂取量= G1/4
30(1.68)
4M320-10
このタイプの4Vナムールバルブまたは4Vシリーズプレートバルブは、追加の配管接続を必要とせずにバルブアクチュエーター(空気圧アクチュエーターなど)に直接設置できます。
空気圧アクチュエーター、特に蝶のバルブとボールバルブの開閉を制御するために一般的に使用されます。
まず、バルブアクチュエータにナムールインターフェイスと設置穴の距離があることを確認します。次に、4mのナムールソレノイドバルブインレットとアウトレットポートをアクチュエータに合わせ、設置ネジを締めます。
空気システムが正しいことを確認してください。まもなく、ソレノイドバルブの手動のオーバーライドを押して、バタフライバルブのステアリング機能が正しいかどうかを確認します。
1. 4V「ナムール」バルブを意味するもの
その設置面、ネジの穴のサイズ、および空気圧界面は、Namur標準に準拠しています。
2。バルブアクチュエータと4Vナムールバルブの違いは何ですか?
4V Namur Solenoid Valve Control Valve Actuator Work.valve Actuatorコントロールバタフライバルブまたはボールバルブの動作。
3.アクチュエーターによって制御されるバルブはどのように機能しますか?
単一の演技アクチュエータ:ソレノイドバルブが換気され、アクチュエータピストンを移動させ、内部スプリングが自動的にリセットされます。
ダブル演技アクチュエータ:ソレノイドバルブは2つのエアポートを制御し、アクチュエータはピストンを前または後方に押して、バタフライバルブの開閉を切り替えます
4.空気圧アクチュエータバルブとは何ですか?
空気圧アクチュエータバルブは、パイプラインの流体の流れの開閉、閉鎖、または調整に使用される圧縮空気によって駆動される制御バルブです。
5。3種類のアクチュエーターは何ですか?
空気圧アクチュエータ、電気アクチュエーター、油圧アクチュエーター
