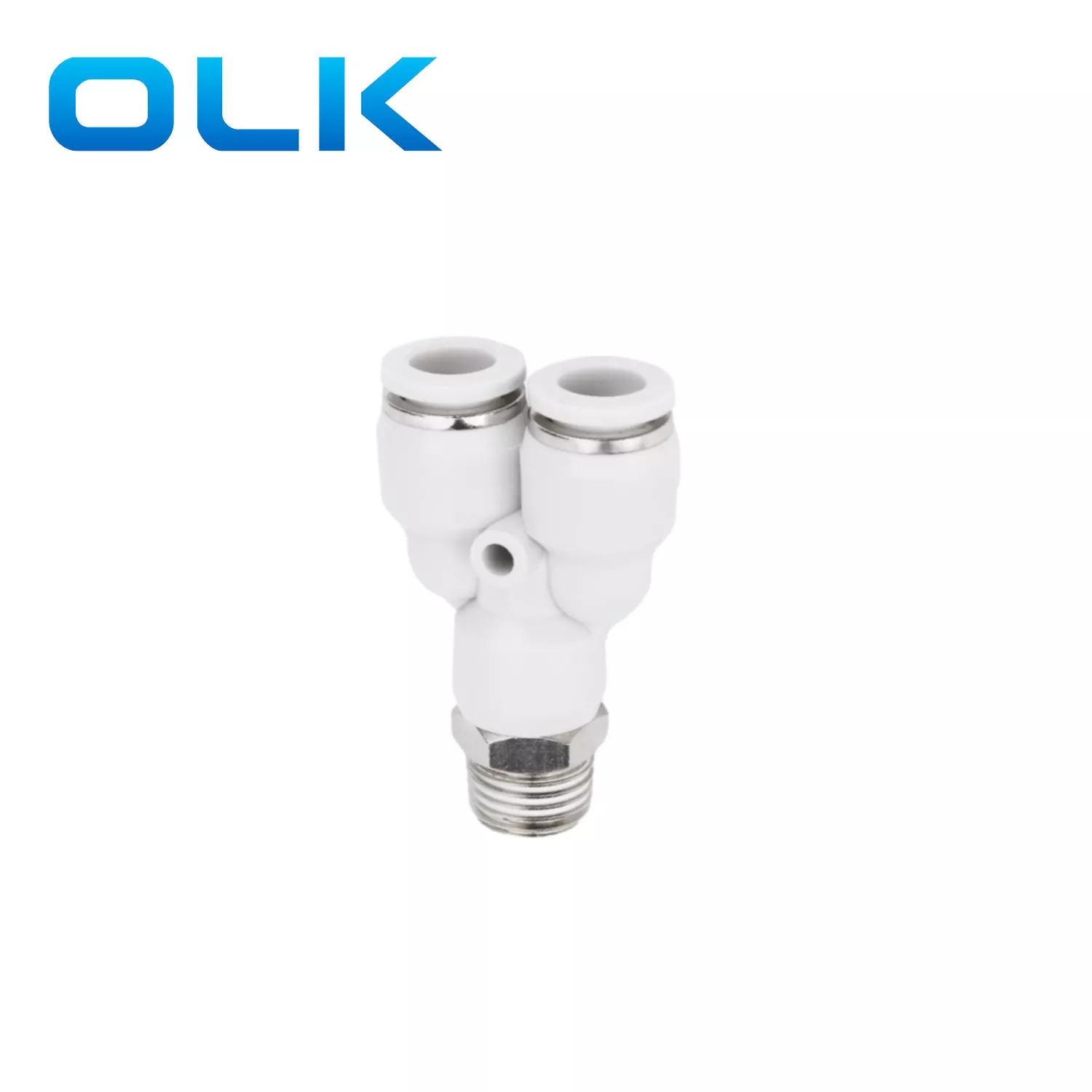

Px Yタイプのプッシュインチューブフィッティングは、プッシュツーコネクトデザインです。エイジーなインストール。全体的な外観はY型で、空気の流れにより適したスムーズな流れ方向があります。メインエアパスの方法が直接接続されています。一般的には、空気圧システムのガス分離または補助パイプラインに使用されます。
銅から作られたPXで、腐食は簡単ではありません。
|
注文コード |
|||
|
PX |
8 |
- |
01 |
|
モデル |
チューブサイズ（メトリック） |
|
スレッドタイプ（55°ストレートチューブスレッド） |
|
PXシリーズフィッティング |
4:4mm |
|
01：G1/8 |
|
|
6：6mm |
|
02：G1/4 |
|
|
8：8mm |
|
03：G3/8 |
|
|
10：10mm |
|
04：G1/2 |
|
|
12：12mm |
|
|
|
|
14：14mm |
|
|
|
|
16：16mm |
|
|
PX Yタイプのプッシュインチューブフィッティング
|
流体 |
空気/水（条件付き）/真空 |
|
動作圧力 |
0-1.0MPA |
|
真空圧力 |
-100kpa（10トル） |
|
動作温度 |
-10-60℃ |
|
材料 |
ナイロン（PA）、ポリウレタン（PU） |
|
インチチューブフィッティング |
メトリックチューブフィッティング |

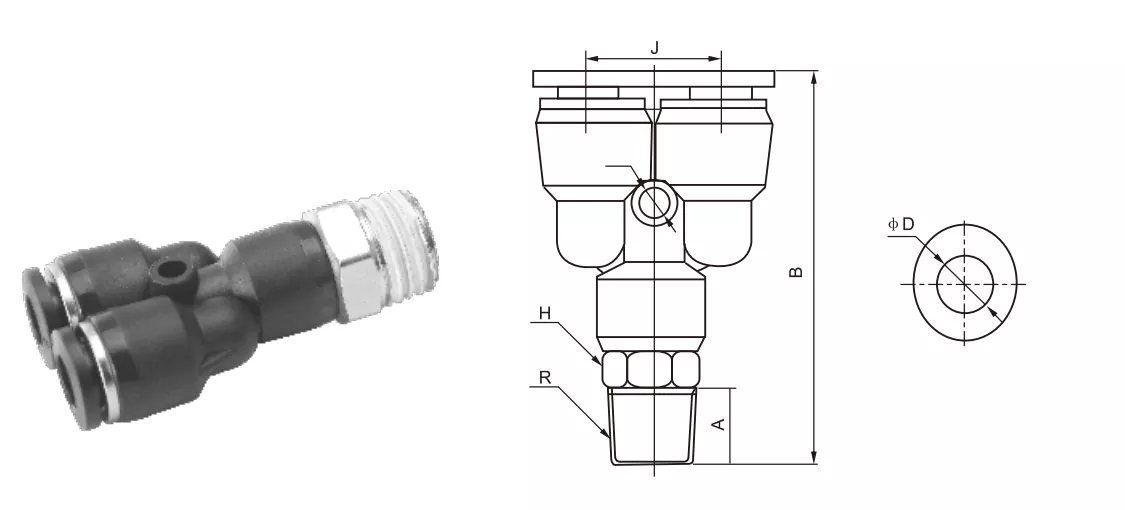

φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

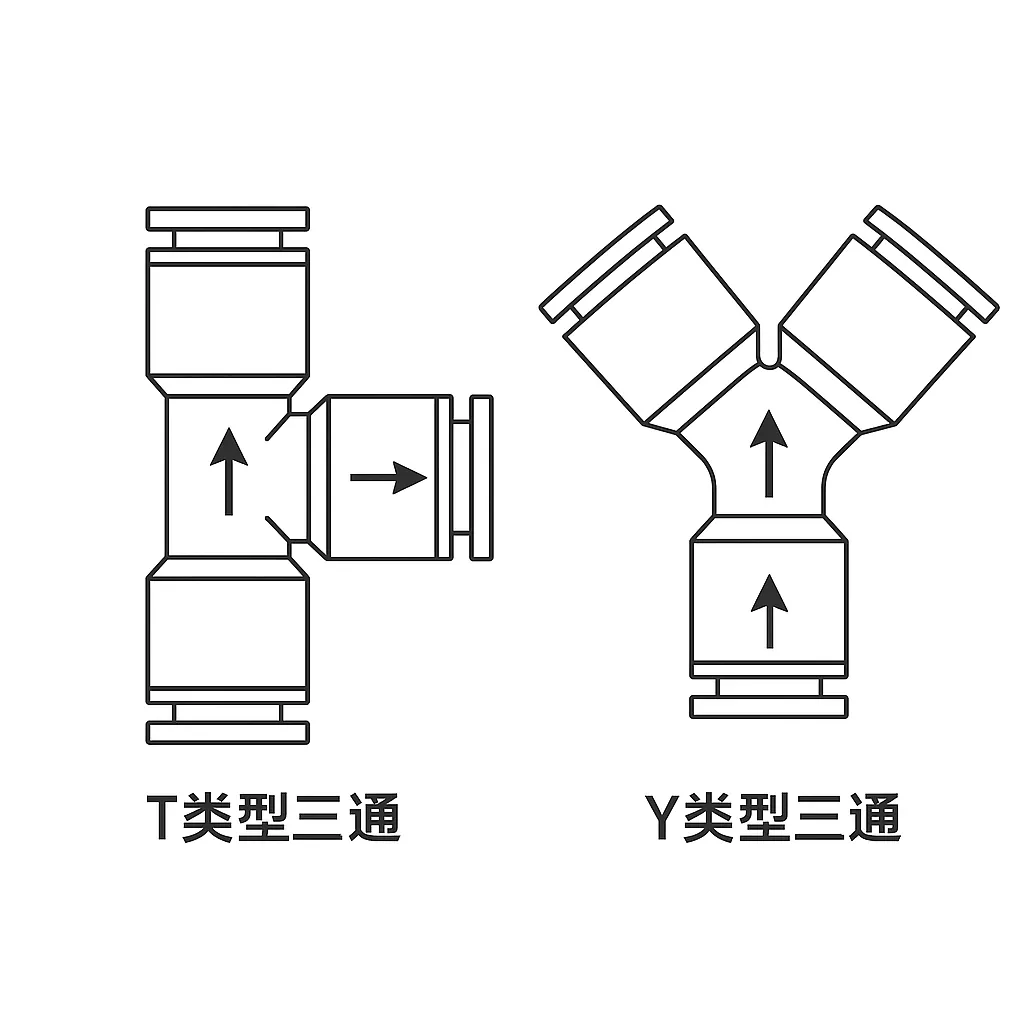

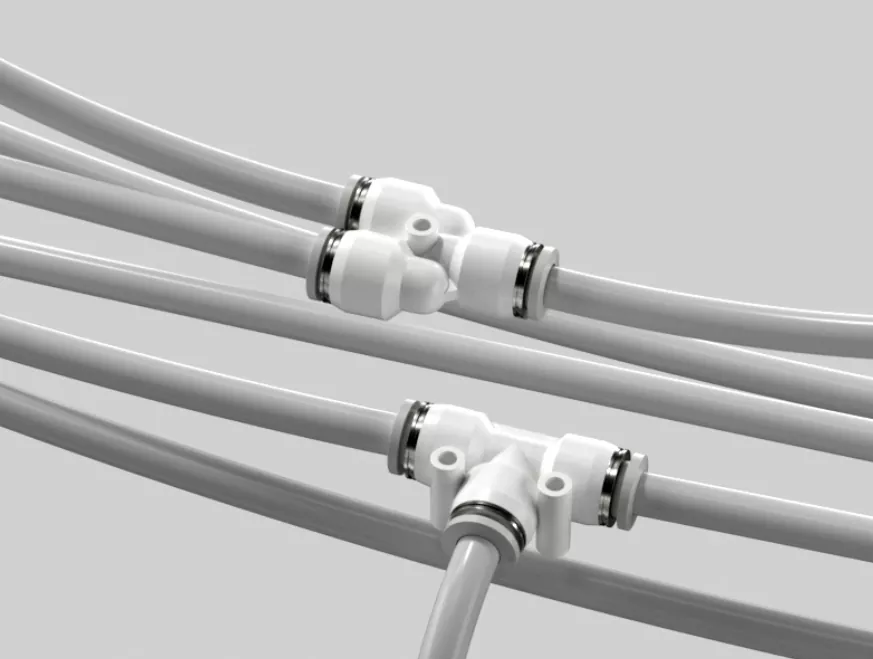

TとY型のプッシュインチューブフィッティングの類似点と相違点： |
|
|
ティーフィッティング（PB、PD） |
「T」構造のような空気圧フィッティング3は90°の角度で交差する |
|
Yフィッティング（PX） |
「Y」構造と滑らかな流れの方向のようにフィッティングする3の方法、より適切なforair flow |
|
T字型プネウマティックフィッティングと比較して、Y字型のコネクタフィッティングフローは滑らかで抵抗性が低い |
|
Tタイプの空気圧フィッティングと比較したYタイプの空気フィッティングの特性は何ですか？
T字型空気圧フィッティングと比較して、Y字型のエアコネクタフィッティングフローは滑らかで抵抗性が低い
PX Yタイプのプッシュインチューブフィッティング動作圧力は何ですか？
PX空気圧フィッティング動作圧力は0-1.0MPAです。
