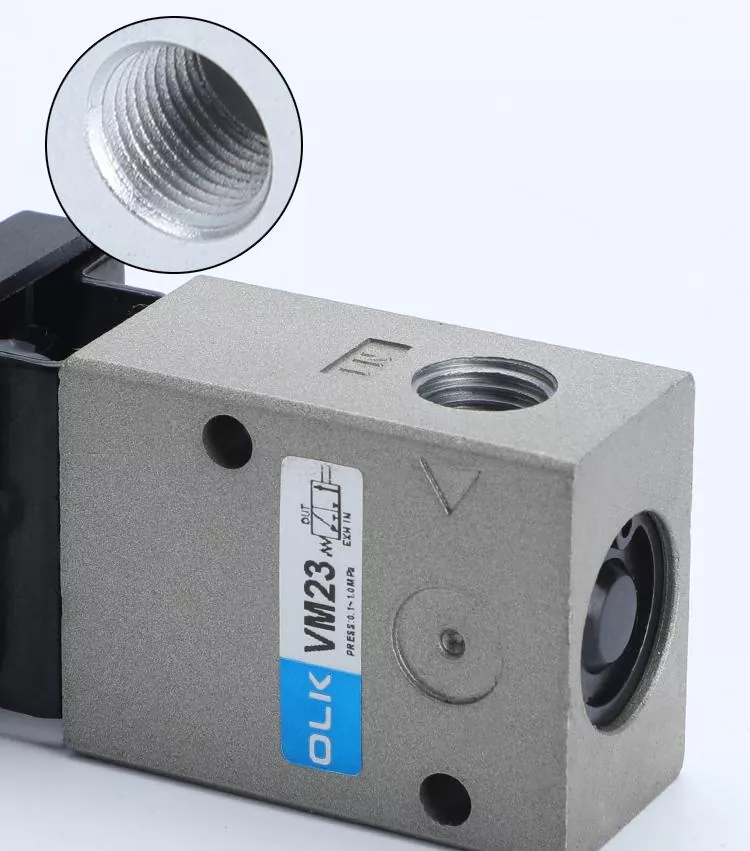

Ouleikai（OLK）VM230シリーズSMCタイプのメカニカルボタンバルブは、2ポジション3ウェイの2つの機能タイプで利用できます。 VM230シリーズのエア入り口とアウトレットポートは、底部に移植されています。ポートRC1/4のスレッドサイズ。

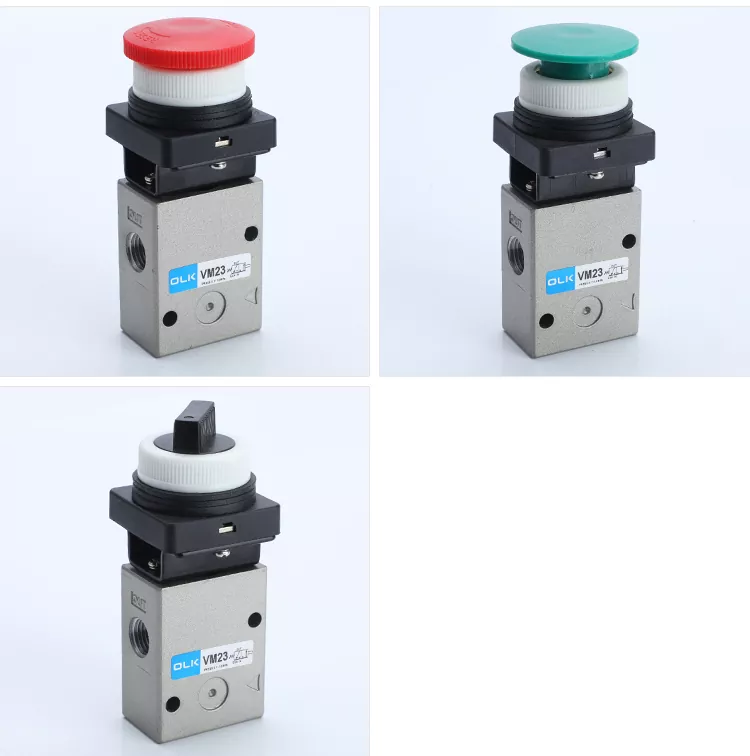

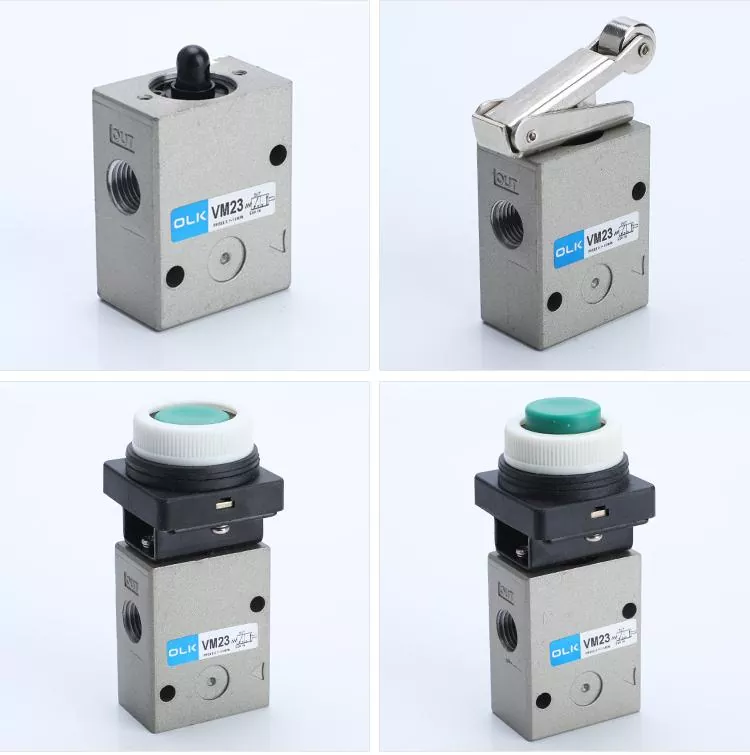

- 基本（VM230-02-00）
- ローラー（VM230-02-01）

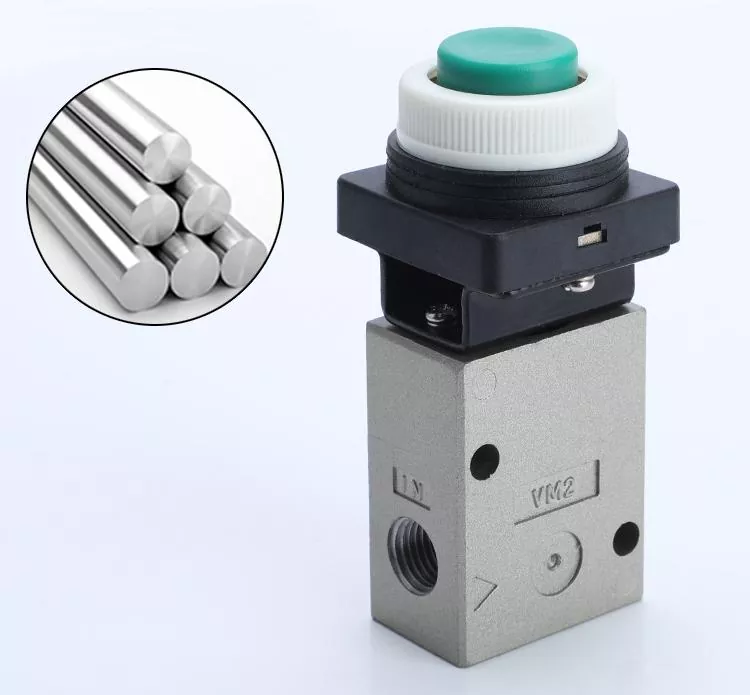

- マッシュルームボタン（VM230-02-30）
- 拡張ヘッドボタン（VM230-02-32）
- フラットヘッドボタン（VM230-02-33）
- 緊急停止ボタン（VM230-02-37）
- ノブ（VM230-02-34）
シンボル：
ボタンには、赤、緑、黒、黄色の4色があります。
|
注文コード |
||||||||
|
VM2 |
3 |
0 |
_ |
02 |
_ |
01 |
_ |
S |
|
モデル：VM2シリーズ |
ポートの数 |
配管方向とプランジャーの高さ |
|
ポートサイズ： |
|
アクチュエータタイプ |
|
アクチュエータ用の接尾辞 |
|
|
2：2ポート |
0：サイドポータリング/ロング |
|
02：PT1/4 |
|
00：基本 |
|
S：ハードスチールローラー |
|
|
3：3ポート |
1：サイドポータリング /ショート |
|
|
|
01：ローラーレバー |
|
R：赤いプッシュボタン |
|
|
|
2：底部ポート/ロング |
|
|
|
30：プッシュボタン（マッシュルーム） |
|
B：ブラックプッシュボタン |
|
|
|
3：下張り/ショート |
|
|
|
32：プッシュボタン（拡張） |
|
G：グリーンプッシュボタン |
|
|
|
|
|
|
|
33：プッシュボタン（フラッシュ） |
|
Y：黄色のプッシュボタン |
|
|
|
|
|
|
|
34：ツイストセレクター（2位） |
|
|
|
|
|
|
|
|
|
37：キーセレクター（緊急停止） |
|
|
|
|
VM100 |
VM200 |
|
作業媒体 |
空気/不活性ガス |
空気/不活性ガス |
|
アクション |
外部制御直接アクション |
外部制御直接アクション |
|
ポートの直径 |
サイド：G1/8ボトム：M5x0.8 |
PT1/4 |
|
ポジション数 |
2 Position3 Way |
2 Position3 Way |
|
潤滑 |
不要 |
不要 |
|
作業圧力範囲MPA（PSI） |
-0.1〜1.0 |
-0.1〜1.0 |
|
作業温度°C |
-5〜60 |
-5〜60 |
|
体材 |
アルミニウム合金 |
アルミニウム合金 |
|
効果的な断面領域（CV） |
2.5mm²（0.14） |
19mm²（1.0） |
