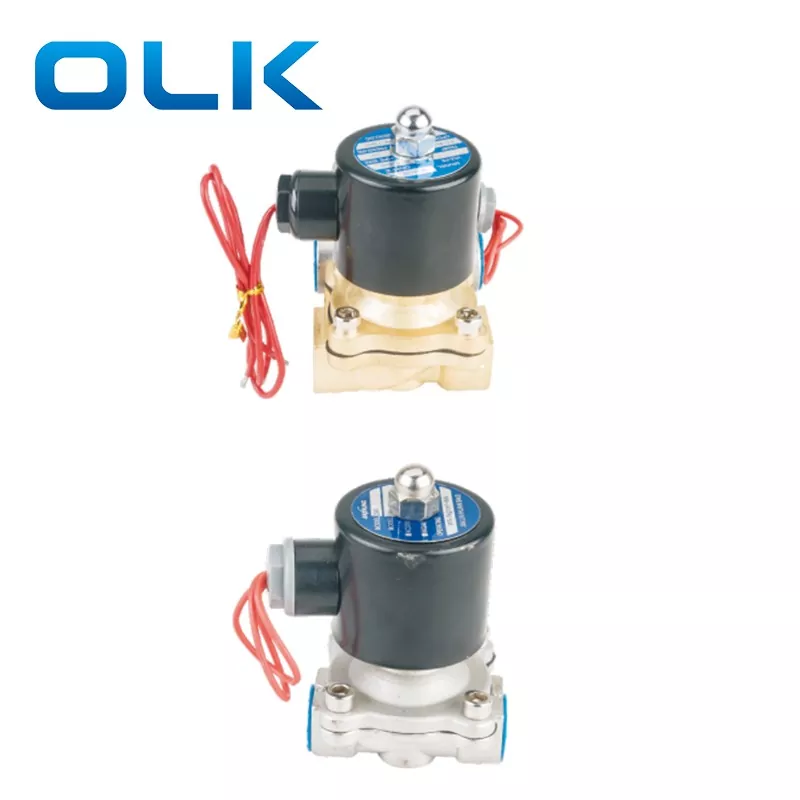

2W 2 方向空気圧ソレノイド バルブ常閉ソレノイド バルブは、精密機械加工されたバルブ本体、高性能コイル、ステンレス鋼プランジャー、および信頼性の高いシーリング コンポーネントで構築された直動設計を特徴としています。標準システム向けの小流量モデルと大容量流体制御向けの大流量モデルの2つの流量タイプをシリーズ化しています。
2W 流体制御バルブは真鍮およびステンレス鋼材料で入手可能です。真鍮モデルは一般的な水および空気用途に最適ですが、ステンレス鋼バージョンはより要求の厳しい産業環境向けに耐食性が強化されています。

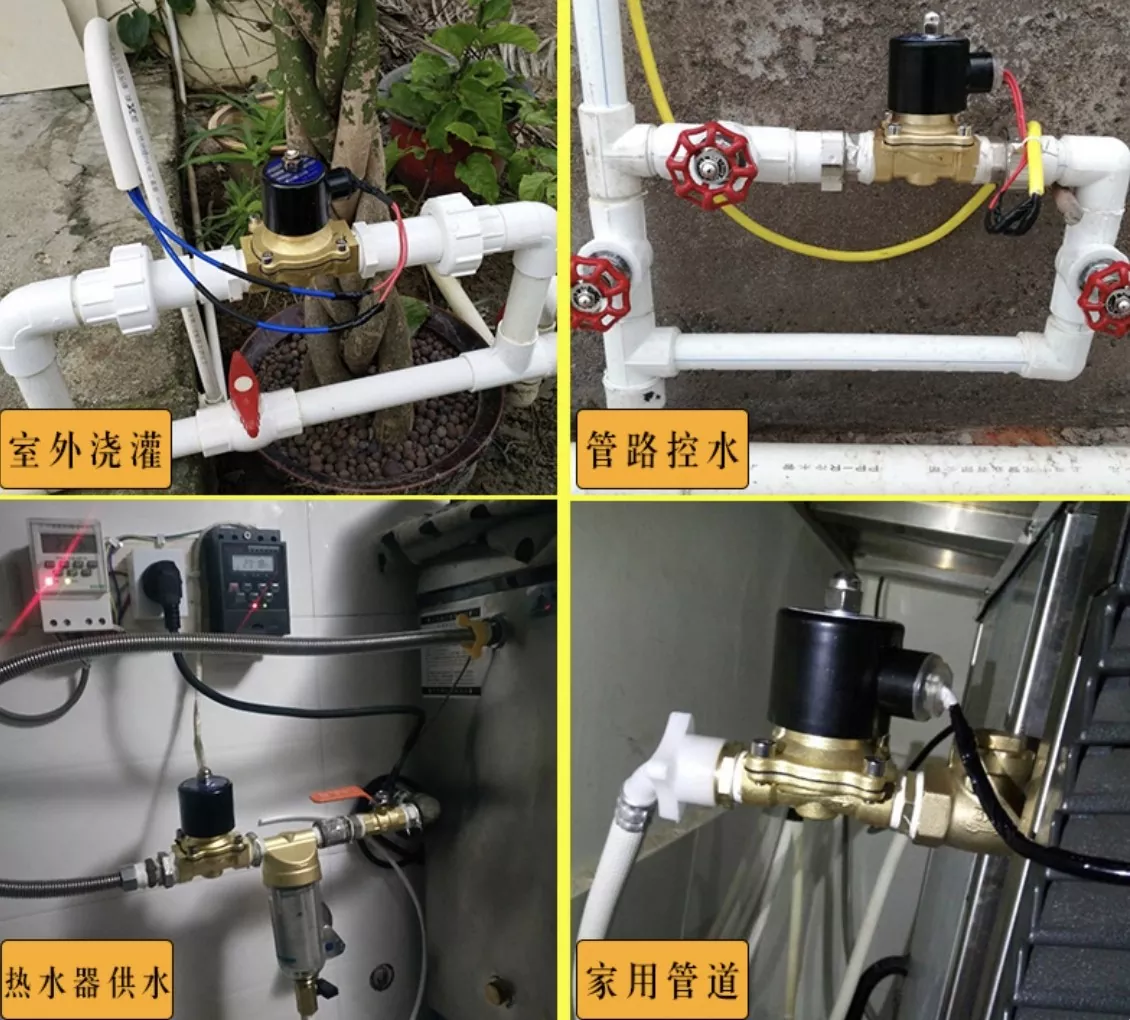

広い適用範囲と高い操作安全性を備えた 2W バルブは、屋外の液体制御、タイマーや制御機器による流量調整、および一般的な水空気流体システムによく使用され、さまざまな空気圧および流体制御設定にわたって安定した便利な性能を提供します。
液体、気体、軽油（20CST以下）などの媒体の制御に適したこのバルブは、直動構造でゼロ圧力開度、高流量、優れた信頼性を備えています。バルブ本体は真鍮（熱間鍛造）製です。このシリーズでは複数のタイプを用意しており、制御要件に応じて適切なタイプを選択できます。
制御方式を設計する場合は、可能な限りノーマルクローズ (NC) タイプを選択してください。電磁弁を開いたままにしておく時間を長くし、電磁弁を閉じる時間を短くする必要がある場合は、ノーマルオープン (NO) タイプを選択してください。
流体に不純物が含まれる場合は、バルブの前にフィルター（メッシュサイズ260）を設置してください。
バルブ本体にマークされた方向は媒体の流れの方向と一致している必要があります
シンボル：
① 小オリフィスサイズ – 2W シリーズ モデルコード (1.2mm ～ 4mm)
|
注文コード |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
モデル |
オリフィス径(mm) |
|
接続口径 |
電圧 |
シール材質 |
|
2W：2位置2WAY、直動形 |
012:1.2mm |
|
M4:M4X0.7 |
DC12 |
ブランク:NBR |
|
2WH：2位置2方形直動形（高圧タイプ） |
020:2mm |
|
06:1/8 |
DC24 |
E:EPDM(蒸気用) |
|
2S：ステンレス鋼製2位置2方形直動形 |
025:2.5mm |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION(高温・真空用) |
|
2SH：ステンレス鋼製2位置2方形直動形（高圧タイプ） |
040:4mm |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② 大きなオリフィスサイズ – 2W シリーズ モデルコード (16mm ～ 50mm)
|
注文コード |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
モデル |
オリフィス径(mm) |
|
接続口径 |
電圧 |
シール材質 |
|
2W：2位置2WAY、直動形 |
160:16mm |
|
10:3/8 |
DC12 |
ブランク:NBR |
|
2S：ステンレス鋼製2位置2方形直動形 |
200:20mm |
|
15:1/2 |
DC24 |
V:VITION(高温・真空用) |
|
|
200:20mm |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35mm |
|
25:1'' |
AC110V 50HZ/60HZ |
|
|
|
400:40mm |
|
35:1-1/4'' |
AC220V 50HZ/60HZ |
|
|
|
500:50mm |
|
35:1-1/4'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
|
モデル |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
代替モデル |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2S025-06 |
|
メディア |
空気、水、油、ガス |
空気、水、油 |
||||
|
操作の種類 |
直動式 |
|||||
|
構造 |
通常閉 |
|||||
|
オリフィス径(Φmm) |
2.5mm |
4mm |
12mm |
2mm |
||
|
CV値 |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
接続口径 |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
流体の粘度 |
≤20CST |
|||||
|
使用圧力範囲 |
0～0.7MPa |
10:3/8 |
||||
|
耐圧力 |
1.0MPa |
3.5MPa |
||||
|
動作温度 |
-5～80℃ |
|||||
|
電圧範囲 |
±10% |
|||||
|
本体材質 |
2W真鍮 2Sステンレス鋼 |
|||||
|
シール材質 |
NBP、EPDM、またはバイトン |
|||||
|
モデル |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W250-25 |
2W400-40 |
2W500-50 |
|
代替モデル |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2秒400-40 |
2S500-50 |
|
メディア |
空気、水、油、ガス |
空気、水、油 |
|||||
|
操作の種類 |
直動式 |
||||||
|
構造 |
通常閉 |
||||||
|
オリフィス径(Φmm) |
16mm |
20mm |
35mm |
35mm |
40mm |
50mm |
|
|
CV値 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
接続口径 |
3/8" |
1/2" |
3/4" |
1" |
≤20CST |
1 1/2" |
2" |
|
流体の粘度 |
≤20CST |
||||||
|
使用圧力範囲 |
空気 0~0.7MPa;水0~0.5MPa;油 0～0.5MPa |
||||||
|
耐圧力 |
1.0MPa |
||||||
|
動作温度 |
-5～80℃ |
||||||
|
電圧範囲 |
±10% |
||||||
|
本体材質 |
2W真鍮 2Sステンレス鋼 |
||||||
|
シール材質 |
NBP、EPDM、またはバイトン |
||||||
2W 2方空圧ソレノイドバルブは何に使用され、どのような機能がありますか?
タイマーを使用して、計画的に水をオン/オフすることができます。植物などへの自動水やりも可能です。
庭の点滴灌漑に（2Wバルブ）使用できますか？
はい、使用できます。
2W電磁弁は水平・垂直設置可能ですか？
必ず水平に設置してください。
2Wバルブ2方を閉じて逆圧がかかると逆流は起こりますか？
逆流は起こりません。
2W 2方空圧ソレノイドバルブの取り付け方法は?
水平に設置してください。マークされた流れ方向 (→ 流れ方向) に従って入口と出口を接続します。
