単一の演技と二重演技シリンダーを区別するため

単一の演技と二重演技シリンダーを区別するために、次の側面を考慮することができます。

1。作業原則：

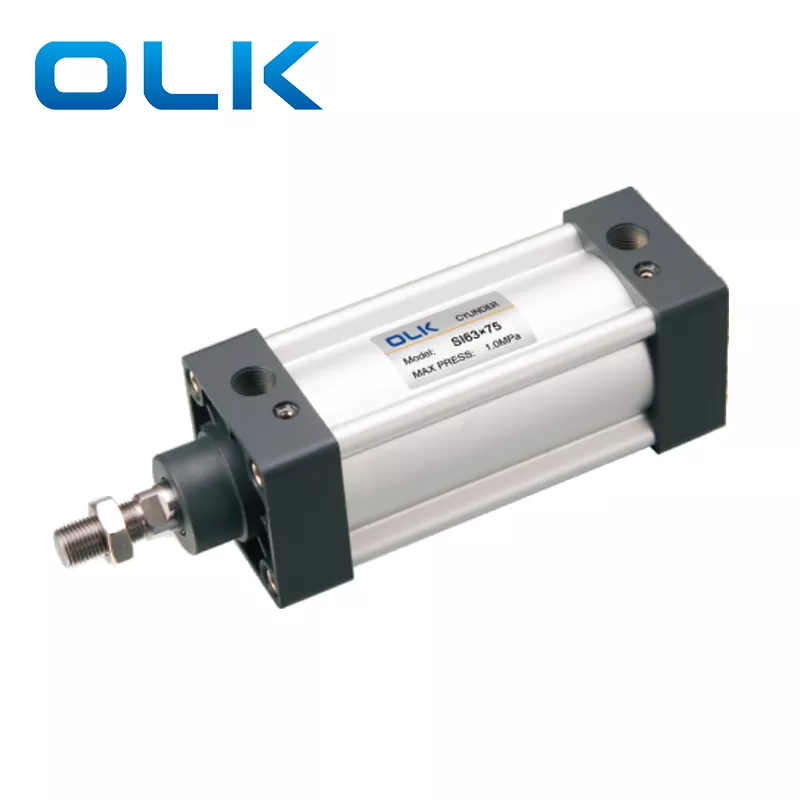

単一の演技シリンダー：

一方向のみの動きは、圧縮された空気、通常はピストンの延長によって駆動されます。リターンストロークは、スプリングまたは外力によって完了します。

空気がピストンを押すために空気が入る1つのエアポートがあり、リターンはスプリングまたは荷重によって処理されます。

機能：通常、単純な往復モーションアプリケーションに使用され、リターンストロークはスプリングまたは外力に依存します。

二重のシリンダー：

ピストンの延長と収縮の両方は、圧縮空気によって駆動されます。両方向の運動には空気圧が必要です。

2つのエアポートがあります。1つはピストンを押し出し、もう1つは格納します。

特徴：より重い負荷やより複雑なアプリケーションに適した、より正確で安定した、強力な制御を両方向に提供します。

2。空気ポートの数：

単一の演技シリンダー：通常、ピストンを押すための空気摂取量が1つしかありません。その後、空気が放出され、スプリングまたは外力がピストンをリセットします。

二重のシリンダー：2つのエアポートがあります。1つはピストンを拡張するための空気摂取量、もう1つは空気摂取量を撤回するためです。

3。メカニズムを返す：

単一の演技シリンダー：通常、リターンストロークを完了するために、内部スプリングまたは外部負荷に依存します。

二重のシリンダー：スプリングや外力を必要とせず、往復運動のための交互の空気圧に依存しています。

4。アプリケーションシナリオ：

単一の演技シリンダー：一般的に、軽荷、単純な動き、およびクランプや基本的なプッシュ/プルタスクなどの自動リセットを備えたアプリケーションで使用されます。

二重のシリンダー：産業用自動化機器やロボットシステムなど、より重い荷重や双方向制御に適しています。

これらのキーポイントを使用すると、シリンダーが単一の演技であるか二重演技であるかを簡単に区別できます。
