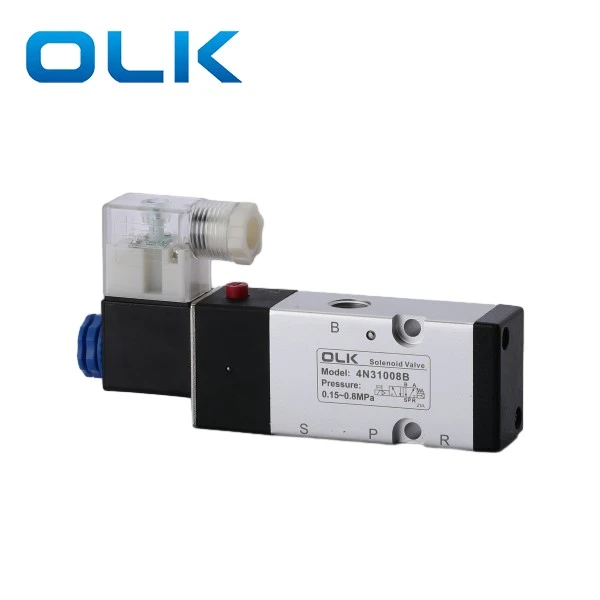

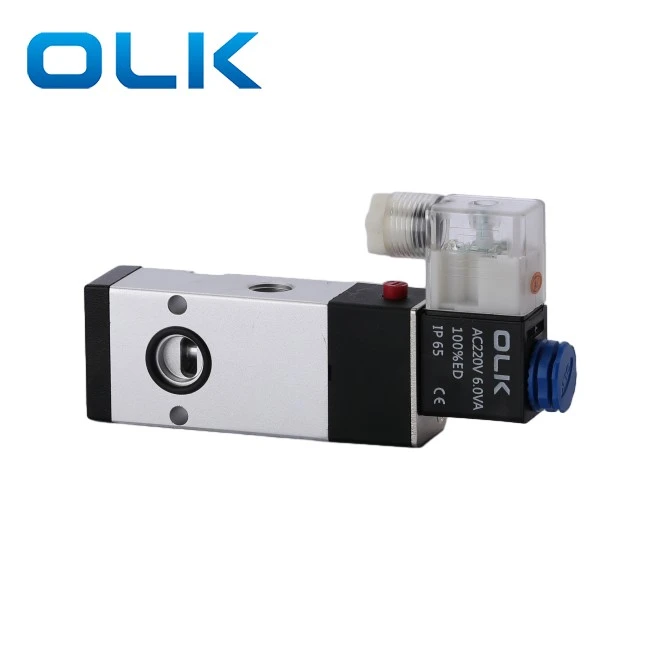

5ウェイ4N310-08プレートソレノイドバルブ

OLK 2Position 5 Way 4N310-08プレートソレノイドバルブスレッドはG1/4ポートサイズです。4N310-08バルブは、1つの背部エアアウトレット設計を備えており、柔軟な設置とスペース節約を可能にし、応答速度とシステムの安定性を効果的に強化します。

5ウェイ4N310-08は、高周波スイッチングシナリオに適したツールクランプシリンダーシステム専用です。CNC工作機械や機械加工センターなどの自動化機器に専念しています。

5ウェイ4N310-08プレートソレノイドバルブ製品機能：

ナイフシリンダー/クランプシリンダーの専用デザイン

背面のエアベント、コンパクト構造

オプション電圧：AC220V / DC24V

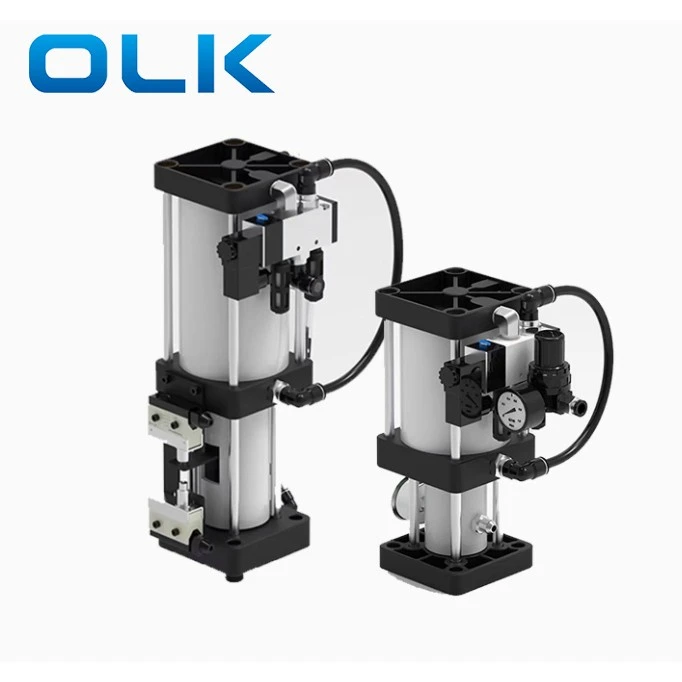

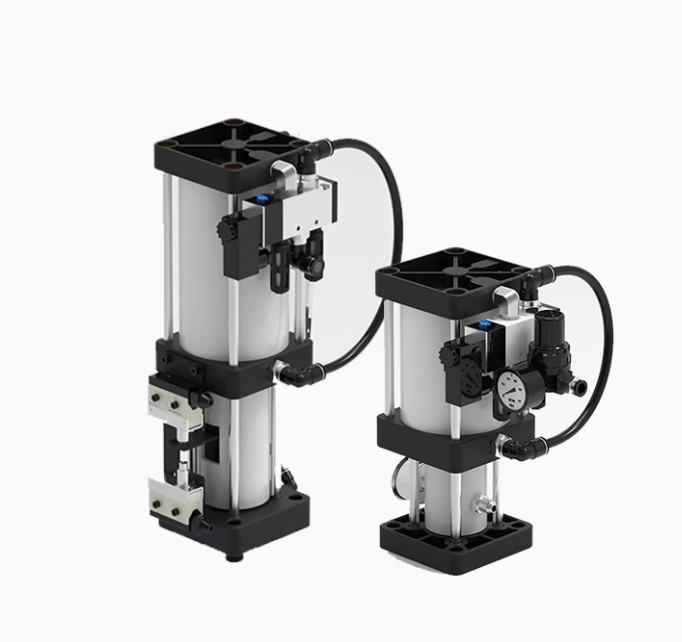

ツールリリースシリンダー（TRC）の概要

ツールリリースシリンダーは、CNCマシンスピンドルに特別に使用され、ツールをリリースします。このシリンダーは、「液体中の等しい圧力伝達」の原理を使用して、CNCスピンドルのツールを放出するために必要な大きな力を生成するために小さな空気圧を可能にします。シリンダーは、エアシリンダー、5ウェイ2位置4N310ソレノイドバルブ、石油貯水池、およびミクロスイッチで構成されています。

ツールリリースシリンダーのインストールメモ

垂直スピンドルの場合は、シリンダーをブラケットで固定し、スピンドルボックスの上に垂直に取り付けます。

水平スピンドルの場合は、オイルカップをシリンダー本体よりも垂直で高く保ちます。

オイルカップは、シリンダーから空気が逃げられるようにしなければなりません。

ツールリリースシリンダーのインストール手順

機械の電源（パネルとキャビネット）と空気供給をオフにします。

スピンドルボックスカバーを取り外します。ソレノイドバルブからエアチューブを外します。

ソレノイドコイルのプラスチックナットを外します（適切にマークされていない限り、ワイヤを取り外さないでください）。

上部と下部の制限スイッチからワイヤを外します（慎重にマーク）。

古いシリンダーを取り外します。

新しいシリンダーを取り付け、ネジで固定します。

ワイヤーとエアチューブを再接続します。確認する：

上部制限スイッチが押されます。

底部の制限スイッチは正しく調整されています（Tool Magazineのある機械の場合、これは安全に重要です）。

インストール後、ツールでテストします。ツールのリリースとクランプを確認します。ツールマガジンを備えたマシンの場合、テストツールの変更。

ツールリリースシリンダーの使用に関する注意事項

・シリンダーは、垂直または水平に取り付けることができます。水平には、オイルカップが上向きになる必要があります。

・空気供給は清潔で乾燥している必要があり、圧力は少なくとも6 kgf/cm²です。

・カップのオイルレベル：最低1/5、最大4/5。

・設置中に4N310ソレノイド電圧と空気圧を確認してください。

よくある質問

4N310は何に使用されていますか？

4N310は、ツールリリースシリンダーに使用されます。

AC対DCコイル？

ACは家庭力用です。 DCは直接電流です。

接続ホールの下のボタンは何ですか？

排気ポートを手動で切り替えます。

インストールのヒント？

空気回路に入る汚れを避けるために、パイプと接続をきれいにします。

4N310-08ポートサイズは何ですか？

インレット、アウトレット、排気：G1/4スレッド。サイドエキゾーストホールの直径：19 mm。
