TNシリーズデュアル軸シリンダー

私たちの工場からTNシリーズのデュアル軸シリンダーを購入することは安心できます。私たちはあなたに最高のアフターセールサービスとタイムリーな配達を提供します。

お問い合わせを送信

製品説明

当社の工場は、TNシリーズのデュアル軸シリンダーの製造を専門としています。 OLKからTNシリーズのデュアル軸シリンダーを購入してください。顧客からのすべてのリクエストは24時間以内に返信されます。 Ouleikai（OLK）TNデュアル軸シリンダーは、複数の軸を同時に制御し、複雑な動きパスと多軸共同作業を促進します。

複数の単一軸シリンダーを個別に使用するのと比較して、TNデュアル軸は複数の作動軸を統合し、よりコンパクトなスペース節約埋め込みボディマウント形式を備えています。

高度な設計と最適化された制御アルゴリズムを備えたOLK空気圧サプライヤーは、効率的なエネルギー利用と省エネ効果を達成し、エネルギー消費と運用コストを削減します。

TNデュアル軸シリンダーの固定パネルには、3つの側面に穴が取り付けられているため、マルチポジションの荷重が促進されます。複数の軸の正確な同期制御を保証し、複雑な動きパスでの各軸の同期運動を保証します。

OLK効率的なエネルギー利用TNシリーズデュアル軸シリンダー製品特性

1.会社の基準に準拠しています。

2。宇宙節約のための埋め込みボディの設置。

3.側面負荷に耐えることができる特定の曲げおよびねじれ抵抗を所有しています。

4。固定プレートの3つの側面の取り付け穴は、マルチポジションの取り付けを容易にします。

5.ボディの調整可能なフロントエンド衝突パッドにより、シリンダーストロークの調整と衝撃の緩和が可能になります。

6.この一連のシリンダーには、磁気アタッチメントが標準的に装備されており、非磁気オプションが利用可能です。

TNシリーズデュアル軸シリンダー標準仕様：

ボアサイズ（mm）	10	16	20	25	32
演技モード	二重演技
作業媒体	空気を掃除しました
作業圧力	0.1-1.0 MPa（14-145psi）
証明圧力	1.5 MPa（215psi）
作業温度範囲	'-20-70℃
作業速度範囲	30-500
バッファリングモード	クラッシュクッション
非ローティング精度	±0.4	±0.3
ポートサイズ	M5 x 0.8				PT1/8

非回転精度は、シリンダーが完全に格納された状態にあるときにシリンダー固定プレートが回転できる角度を指します。

利用可能なテイクオーバースレッドタイプは、NPTとGです。

PS：すべてのTNシリーズデュアル軸シリンダーが磁石を備えています。

TNシリーズデュアル軸シリンダーシンボル：

注文コード
TN	-	20	X	50	-	S	-
モデル		ボアサイズ		脳卒中		磁石		糸
TN：ダブルロッドシリンダー（二重演技）、マグネット付きフルシリーズ						S：マグネット付き		空白：PTスレッド
								T：NPTスレッド
								G：Gスレッド

TNシリーズデュアル軸シリンダー標準仕様：

ボアサイズ（mm）	10	16	20	25	32
演技モード	二重演技
作業媒体	空気を掃除しました
作業圧力	0.1-1.0 MPa（14-145psi）
証明圧力	1.5 MPa（215psi）
作業温度範囲	'-20-70℃
作業速度範囲	30-500
バッファリングモード	クラッシュクッション
非ローティング精度	±0.4	±0.3
ポートサイズ	M5 x 0.8				PT1/8

非回転精度は、シリンダーが完全に格納された状態にあるときにシリンダー固定プレートが回転できる角度を指します。

利用可能なテイクオーバースレッドタイプは、NPTとGです。

PS：Alltnシリーズ磁石付きデュアル軸シリンダー。

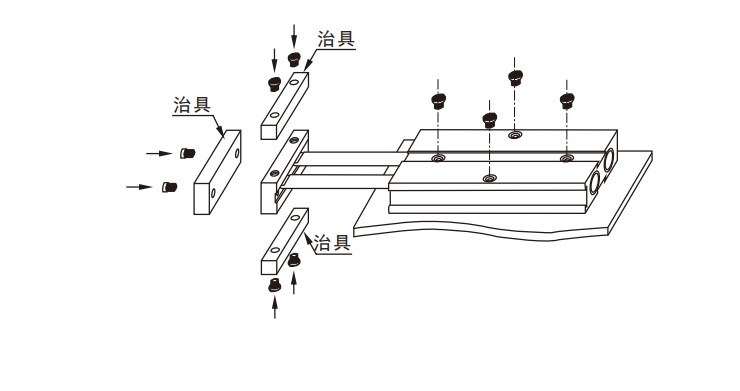

TNシリーズデュアル軸シリンダー固定方法：

TNシリーズデュアル軸シリンダー理論的なシリンダーフォーステーブル

ボア（mm）	ピストンロッドの直径（mm）	演技タイプ		効果的なエリア（mm²）	空気圧（MPA）
ボア（mm）	ピストンロッドの直径（mm）	演技タイプ		効果的なエリア（mm²）	0.1	0.2	0.3	0.4	0.5	0.6	0.7
6	4	二重演技	プッシュサイド	56.5	5.7	11.3	17.0	22.6	28.3	33.9	39.6
6	4	二重演技	プッシュサイド	31.4	3.1	6.3	9.4	12.6	15.7	18.8	22.0
10	6	二重演技	プッシュサイド	157.1	15.7	31.4	47.1	62.8	78.5	94.2	110.0
10	6	二重演技	プッシュサイド	100.5	10.1	20.1	30.2	40.2	50.3	60.3	70.4
16	8	二重演技	プッシュサイド	402.1	40.2	80.4	120.6	160.8	201.1	241.3	281.5
16	8	二重演技	プッシュサイド	301.6	30.2	60.3	90.5	120.6	150.8	181.0	211.1
20	10	二重演技	プッシュサイド	628.3	62.8	125.7	188.5	251.3	314.2	377.0	439.8
20	10	二重演技	プッシュサイド	471.2	47.1	94.2	141.4	188.5	235.6	282.7	329.9
25	12	二重演技	プッシュサイド	981.7	98.2	196.3	294.5	392.7	490.9	589.0	687.2
25	12	二重演技	プッシュサイド	755.6	75.6	151.1	226.7	302.2	377.8	453.3	528.9
32	16	二重演技	プッシュサイド	1608.5	160.8	321.7	482.5	643.4	804.2	965.1	1125.9
32	16	二重演技	プッシュサイド	1206.4	120.6	241.3	361.9	482.5	603.2	723.8	844.5
