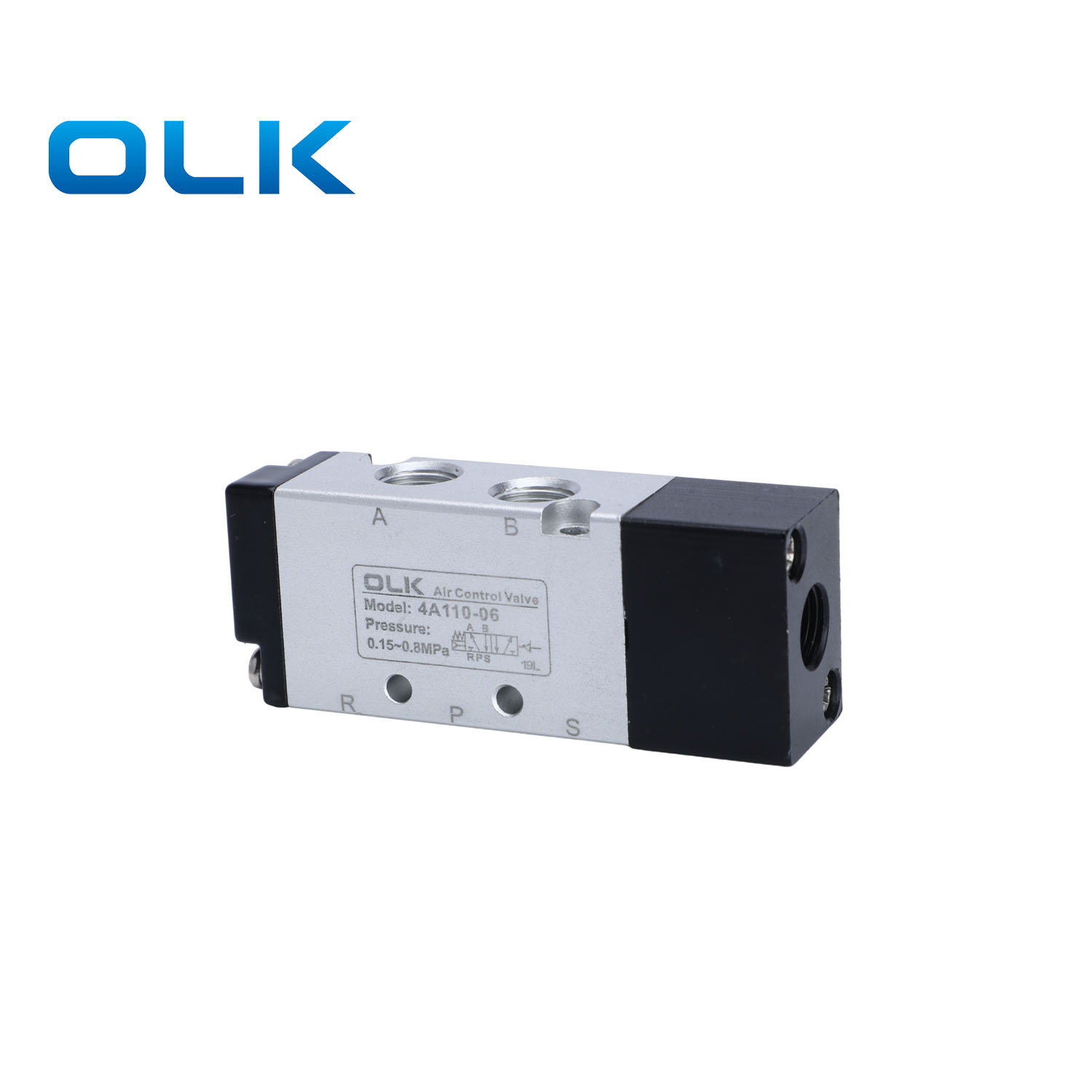

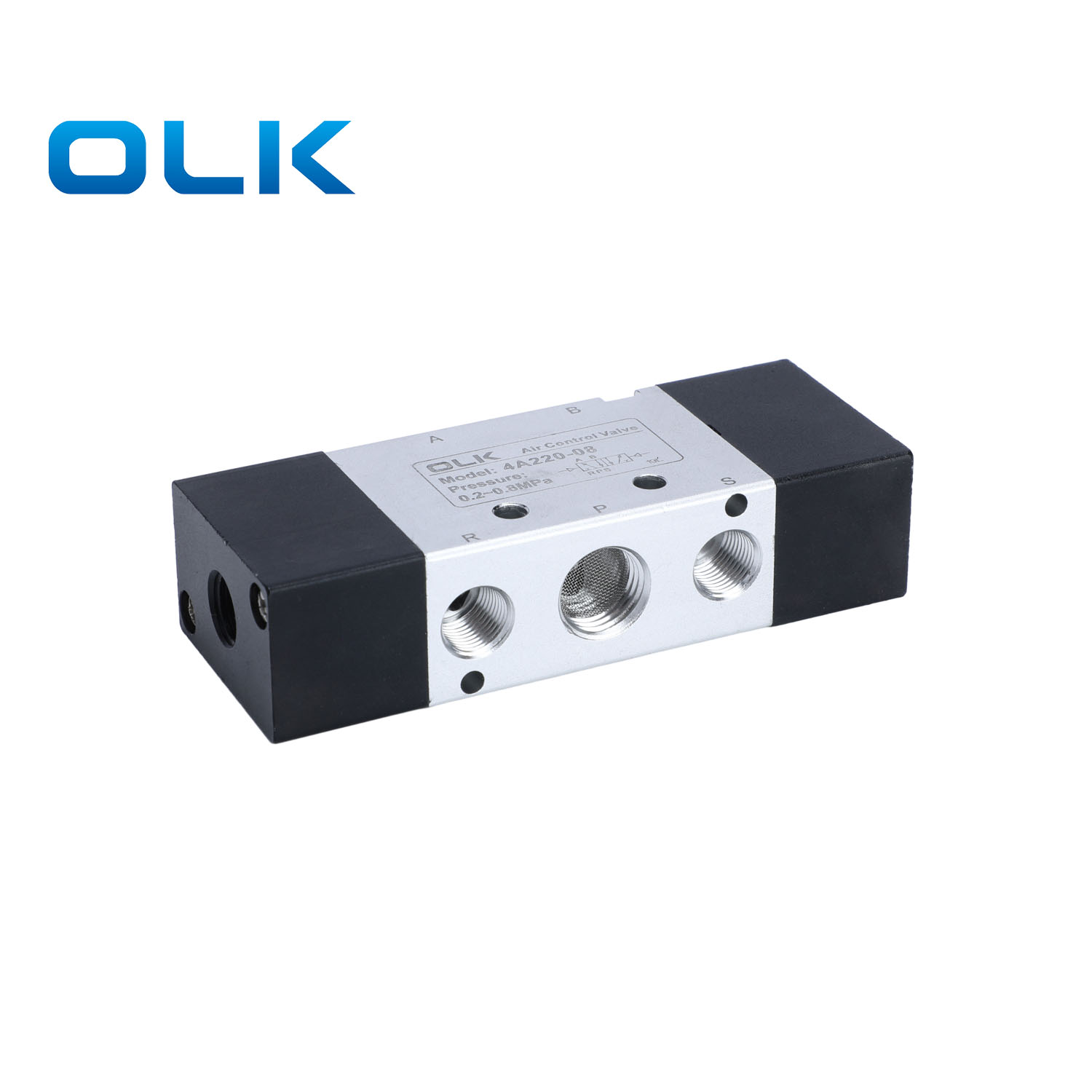

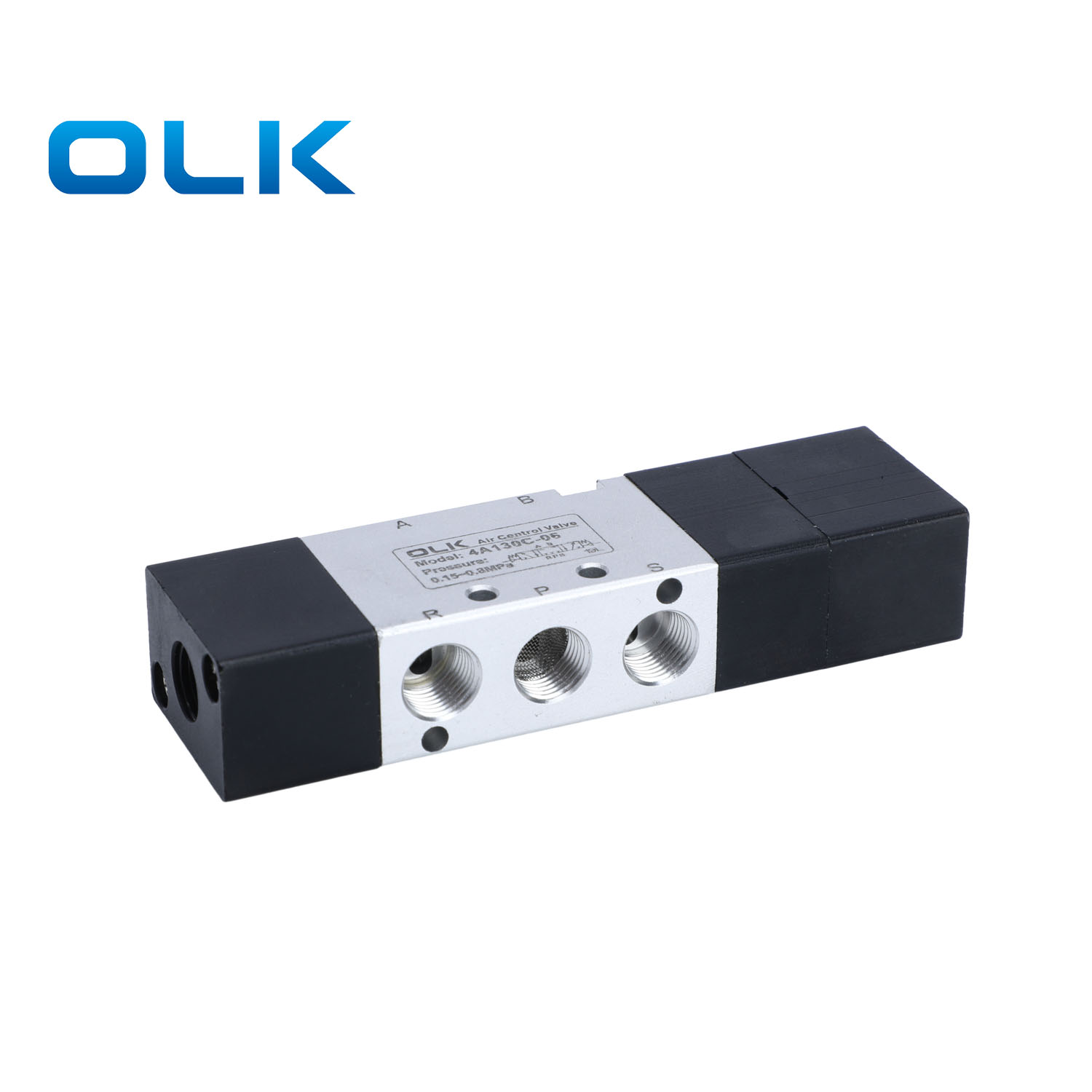

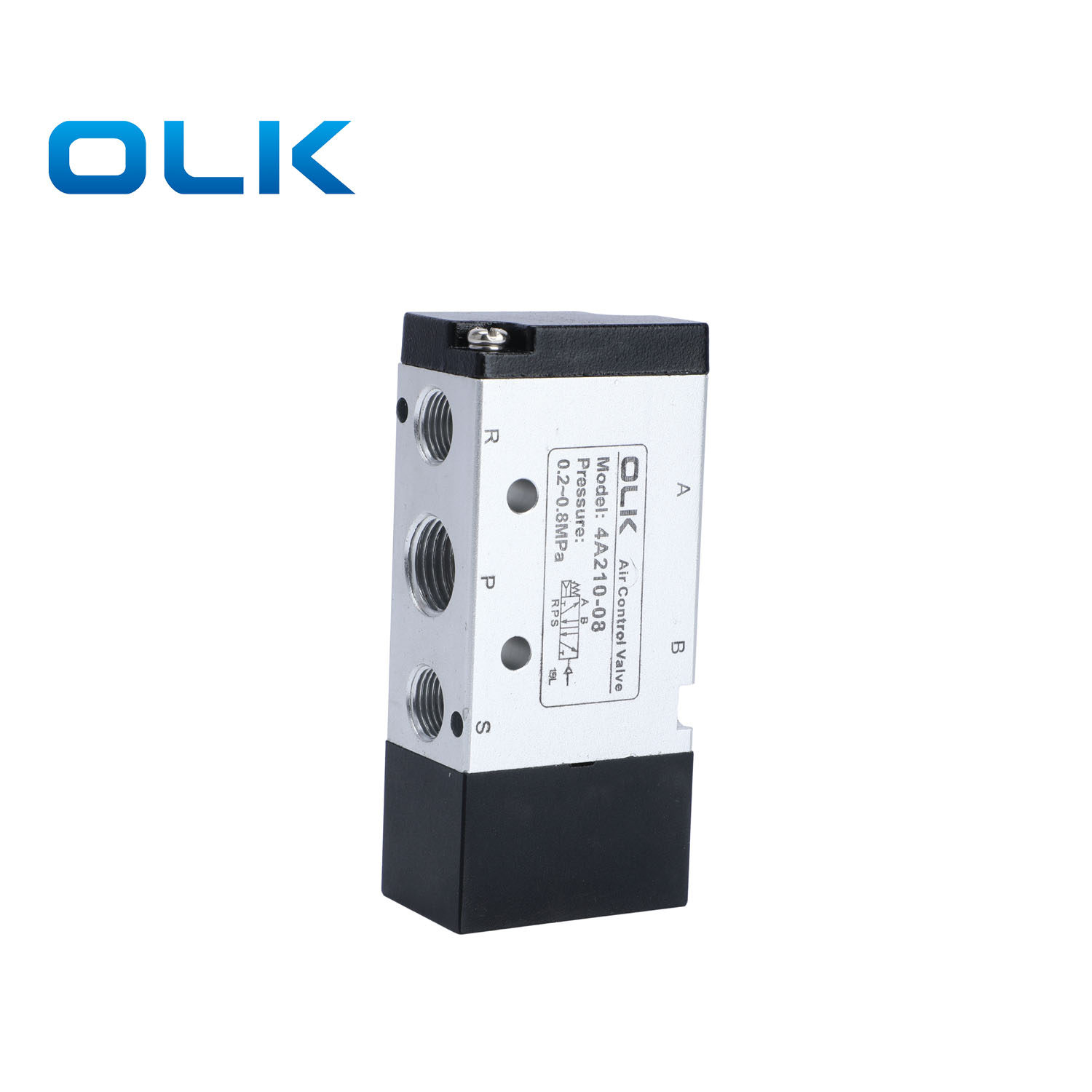

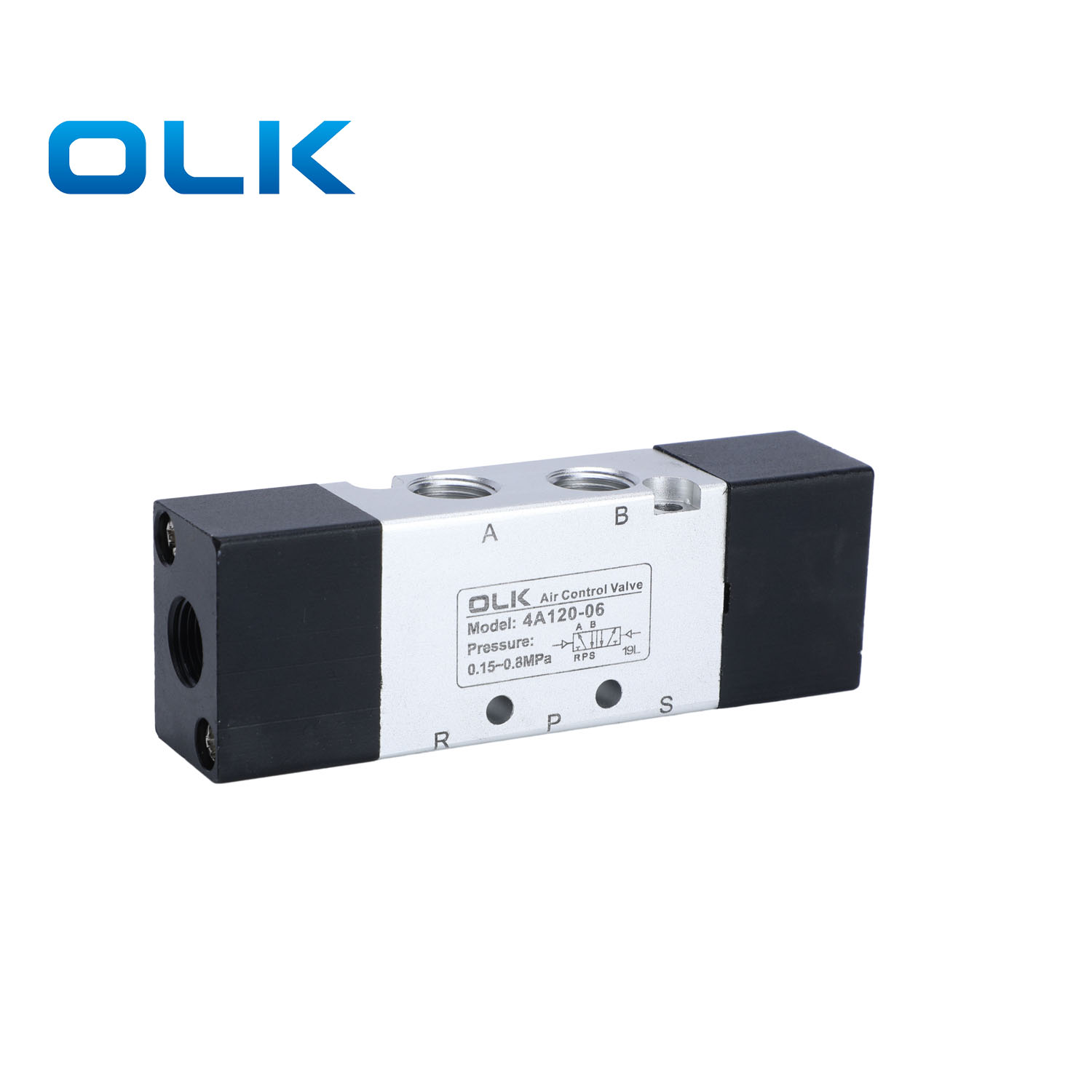

桜麗会(OLK) 4Aシリーズ エアコントロールバルブ5Wayは、様々な流体の制御・切替が可能で、複動シリンダの制御も可能です。 4Aシリーズはエア制御のため、速い応答速度と正確な動作を保証し、ガス制御の安定性と精度を保証します。製品の寿命や安全性への影響を避けるため、指定範囲を超える条件で本製品を使用することは固く禁じられています。
シンボル：
注文コード
4A
1
10
06
モデル
コード
バルブの種類
ポートサイズ
4A:2位置5方弁/3位置5方弁
1:100シリーズ
10:シングルソレノイド5/2ウェイ
M5:M5X0.8
2:200シリーズ
20:ダブルソレノイドバルブ 5/2way
06:G1/8
3:300シリーズ
30C:ダブルソレノイドバルブ 5/3ウェイ クローズドセンター
08:G1/4
4:400シリーズ
30E:ダブルソレノイドバルブ5/3ウェイエキゾーストセンター
10:G3/8
30P:ダブルソレノイドバルブ 5/3ウェイプレッシャセンター
15:G1/2
1.ピストン型構造、優れたシール性、応答性の高い;
2. 3 ポジション電磁弁は 3 つの中心的な機能から選択できます。
3. ダブルヘッド 2 位置空気圧バルブはメモリ機能を備えています。
4. 内穴は特殊な技術で加工されており、低摩擦抵抗、低始動圧力、長寿命を実現します。
5. オイル潤滑の必要はありません。
6. ベースと一体化してバルブ群を構成できるので、設置スペースを節約できます。
|
作動媒体 |
空気（40μm以上のフィルターで濾過） |
|
アクション |
外気制御 |
|
潤滑 |
不要 |
|
使用圧力範囲 MPa(psi) |
0.15〜0.8(21〜114) |
|
耐圧保証 |
1.5MPa (215psi) |
|
使用温度℃ |
-20〜70 |
|
本体材質 |
アルミニウム合金 |
|
モデル |
ポート径 |
ポジションの数 |
最高動作周波数 |
有効断面積 mm² (CV値) |
|
4A110-M5 |
M5 |
2ポジション5way |
5回/秒 |
5.5(0.31) |
|
4A120-M5 |
M5 |
2ポジション5way |
5回/秒 |
5.5(0.31) |
|
4A130C-M5 |
M5 |
3ポジション5ウェイ |
3回/秒 |
5.0(0.28) |
|
4A130E-M5 |
M5 |
3ポジション5ウェイ |
3回/秒 |
5.0(0.28) |
|
4A130P-M5 |
M5 |
3ポジション5ウェイ |
3回/秒 |
5.0(0.28) |
|
4A110-06 |
G1/8 |
2ポジション5way |
5回/秒 |
12.0(0.67) |
|
4A120-06 |
G1/8 |
2ポジション5way |
5回/秒 |
12.0(0.67) |
|
4A130C-06 |
G1/8 |
3ポジション5ウェイ |
3回/秒 |
9.0(0.50) |
|
4A130E-06 |
G1/8 |
3ポジション5ウェイ |
3回/秒 |
9.0(0.50) |
|
4A130P-06 |
G1/8 |
3ポジション5ウェイ |
3回/秒 |
9.0(0.50) |
|
4A210-06 |
G1/8 |
2ポジション5way |
5回/秒 |
14.0(0.78) |
|
4A220-06 |
G1/8 |
2ポジション5way |
5回/秒 |
14.0(0.78) |
|
4A230C-06 |
G1/8 |
3ポジション5ウェイ |
3回/秒 |
12.0(0.67) |
|
4A230E-06 |
G1/8 |
3ポジション5ウェイ |
3回/秒 |
12.0(0.67) |
|
4A230P-06 |
G1/8 |
3ポジション5ウェイ |
3回/秒 |
12.0(0.67) |
|
4A210-08 |
入口=出口=G1/4 排気=PT1/8 |
2ポジション5way |
5回/秒 |
16.0(0.89) |
|
4A220-08 |
入口=出口=G1/4 排気=PT1/8 |
2ポジション5way |
5回/秒 |
16.0(0.89) |
|
4A230C-08 |
入口=出口=G1/4 排気=PT1/8 |
3ポジション5ウェイ |
3回/秒 |
12.0(0.67) |
|
4A230E-08 |
入口=出口=G1/4 排気=PT1/8 |
3ポジション5ウェイ |
3回/秒 |
12.0(0.67) |
|
4A230P-08 |
入口=出口=G1/4 排気=PT1/8 |
3ポジション5ウェイ |
3回/秒 |
12.0(0.67) |
|
4A310-08 |
G1/4 |
2ポジション5way |
4回/秒 |
25.0(1.40) |
|
4A320-08 |
G1/4 |
2ポジション5way |
4回/秒 |
25.0(1.40) |
|
4A330C-08 |
G1/4 |
3ポジション5ウェイ |
3回/秒 |
18.0(1.00) |
|
4A330E-08 |
G1/4 |
3ポジション5ウェイ |
3回/秒 |
18.0(1.00) |
|
4A330P-08 |
G1/4 |
3ポジション5ウェイ |
3回/秒 |
18.0(1.00) |
|
4A310-10 |
入口=出口=G3/8 排気=PT1/4 |
2ポジション5way |
4回/秒 |
30.0(1.67) |
|
4A320-10 |
入口=出口=G3/8 排気=PT1/4 |
2ポジション5way |
4回/秒 |
30.0(1.67) |
|
4A330C-10 |
入口=出口=G3/8 排気=PT1/4 |
3ポジション5ウェイ |
3回/秒 |
18.0(1.00) |
|
4A330E-10 |
入口=出口=G3/8 排気=PT1/4 |
3ポジション5ウェイ |
3回/秒 |
18.0(1.00) |
|
4A330P-10 |
入口=出口=G3/8 排気=PT1/4 |
3ポジション5ウェイ |
3回/秒 |
18.0(1.00) |
|
4A410-15 |
G1/2 |
2ポジション5way |
3回/秒 |
50.0(2.79) |
|
4A420-15 |
G1/2 |
2ポジション5way |
3回/秒 |
50.0(2.79) |
|
4A430C-15 |
G1/2 |
3ポジション5ウェイ |
3回/秒 |
30.0(1.67) |
|
4A430E-15 |
G1/2 |
3ポジション5ウェイ |
3回/秒 |
30.0(1.67) |
|
4A430P-15 |
G1/2 |
3ポジション5ウェイ |
3回/秒 |
30.0(1.67) |
