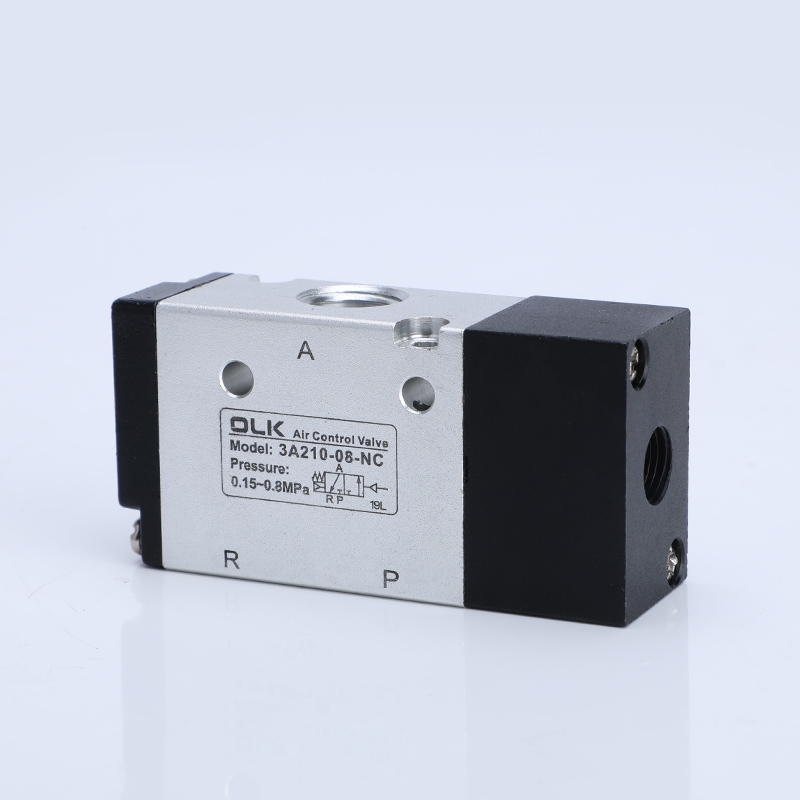

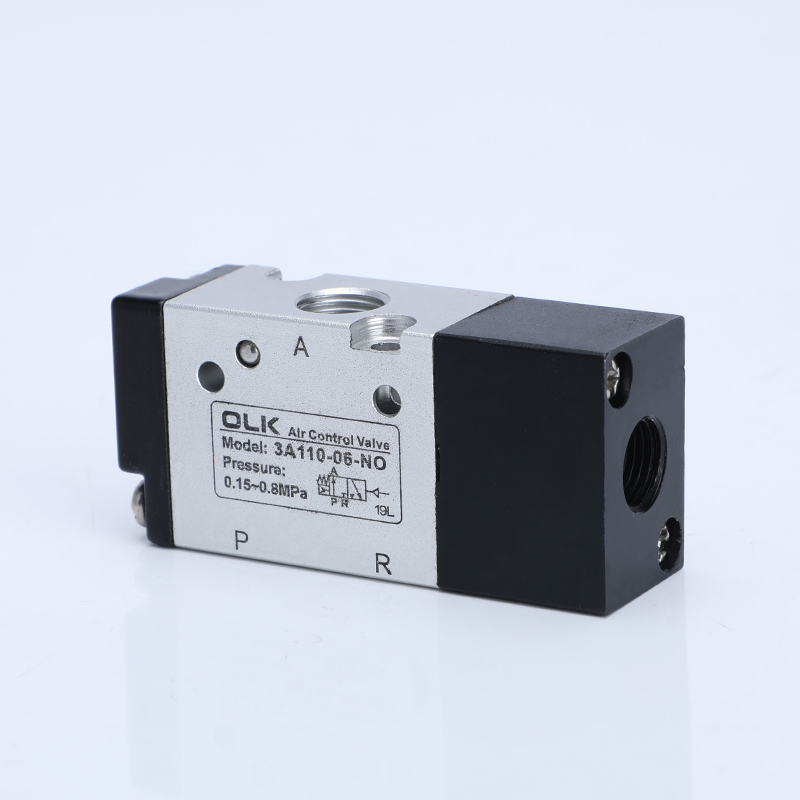

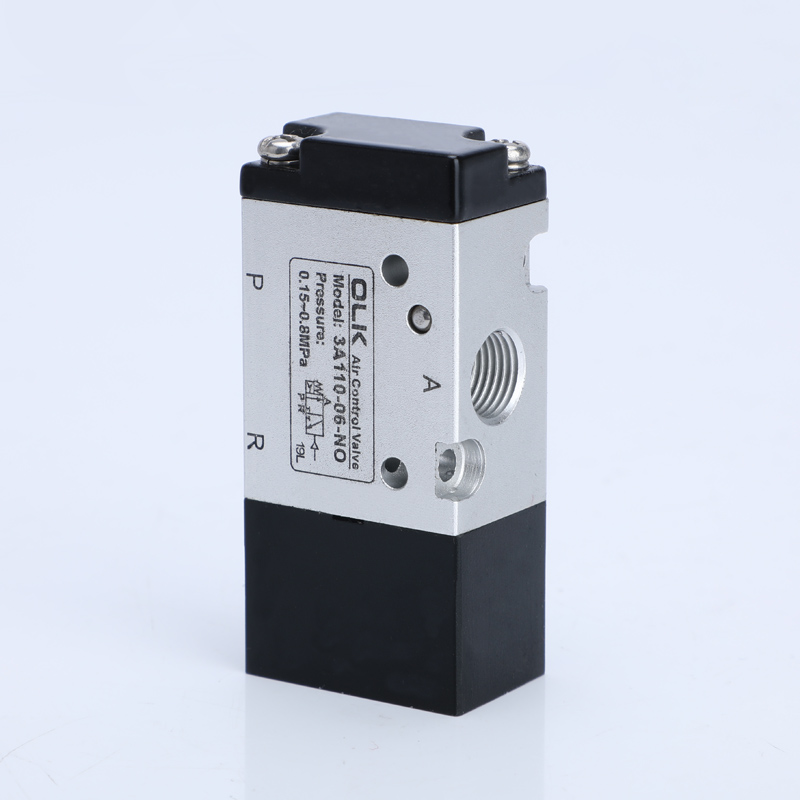

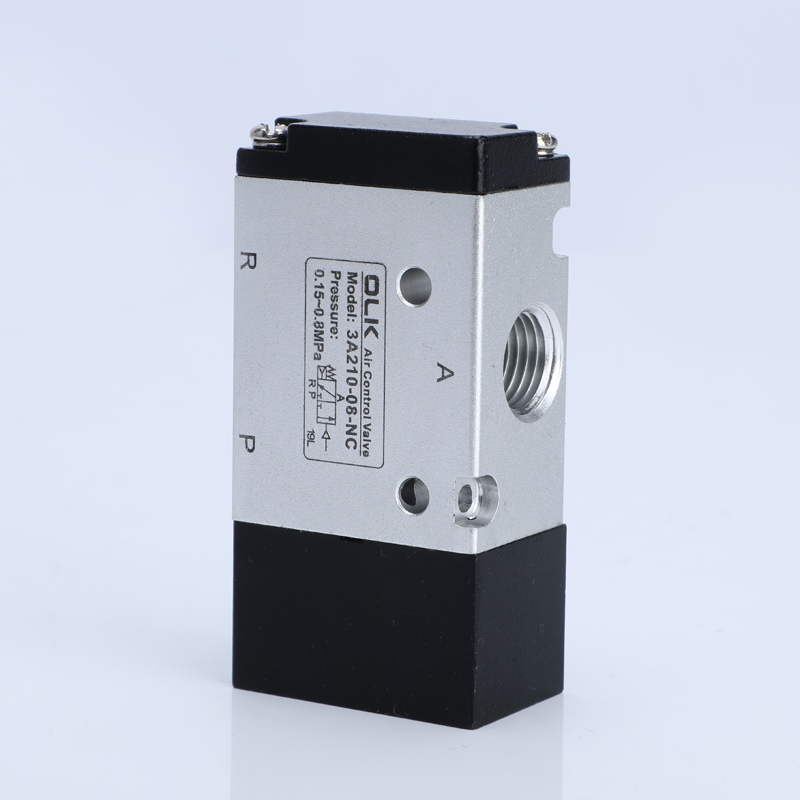

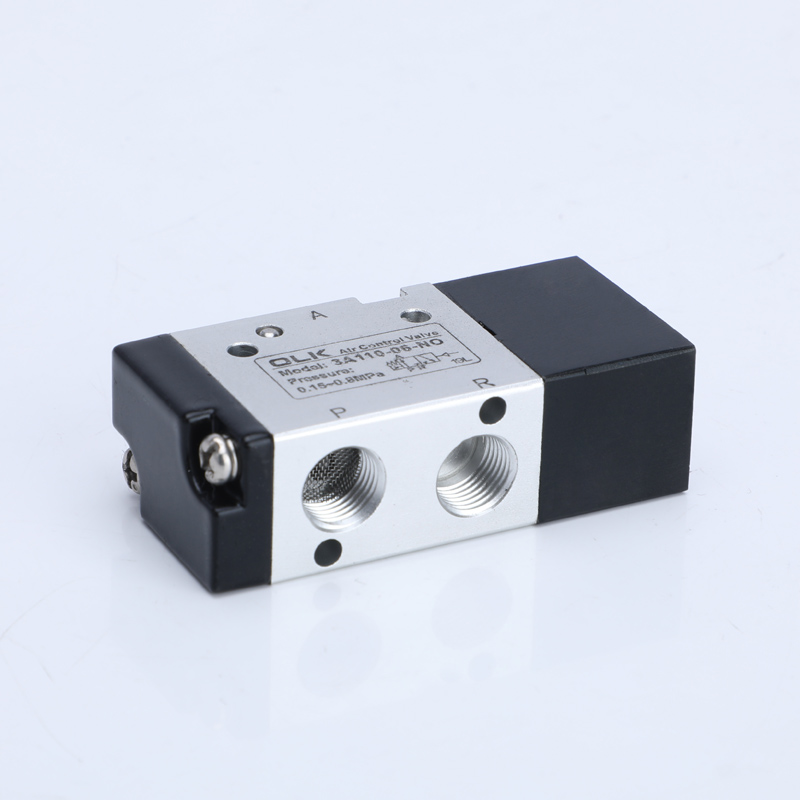

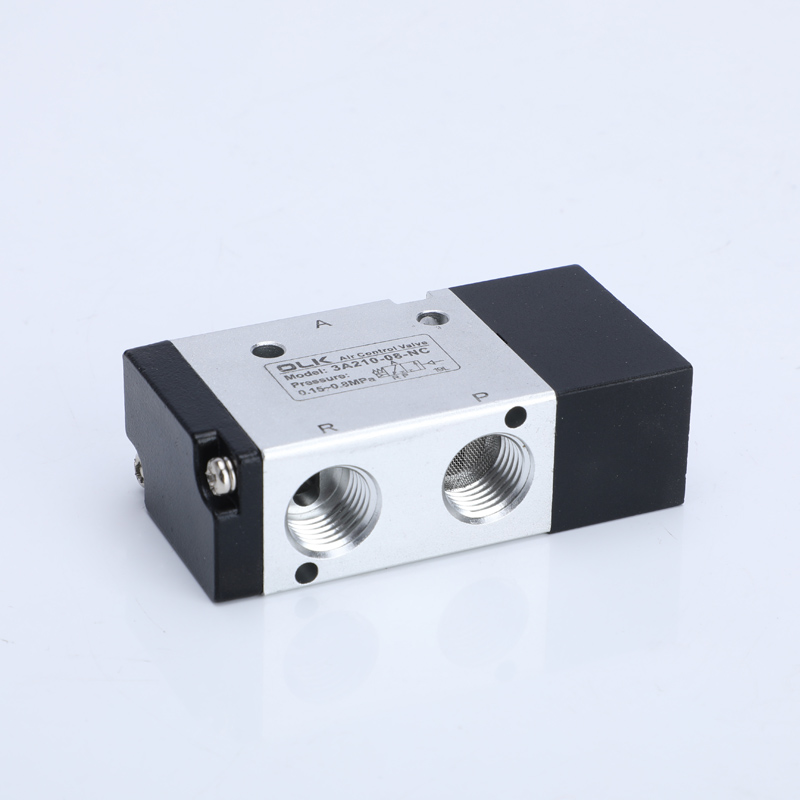

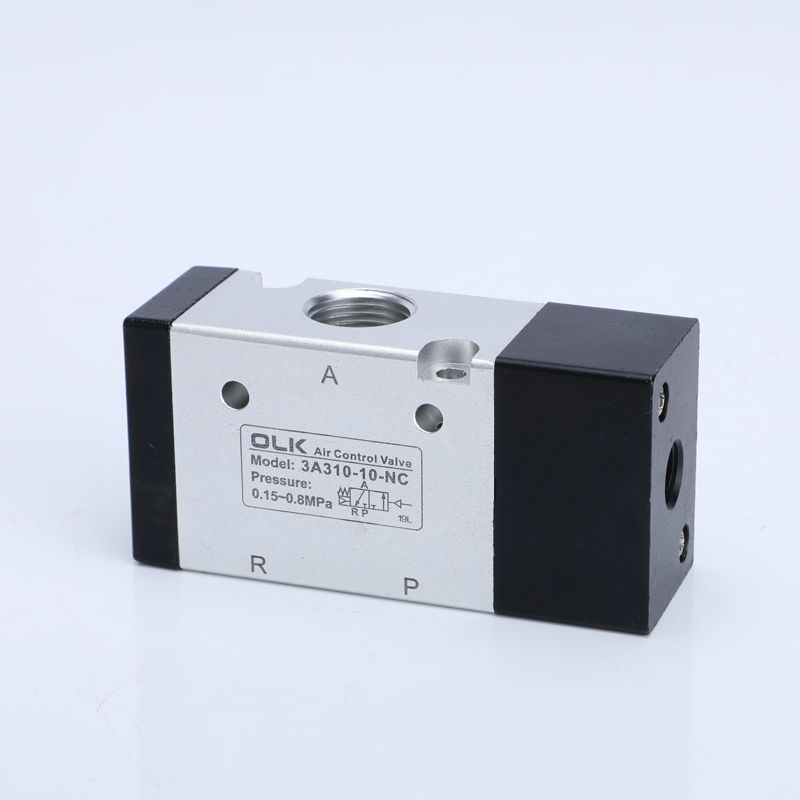

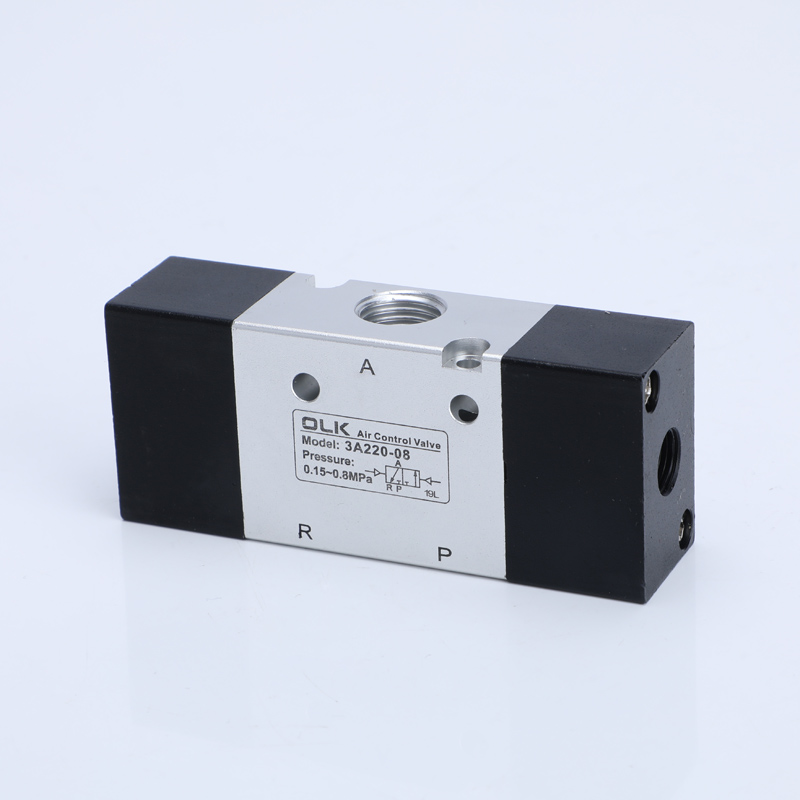

3A シリーズ エア コントロール バルブ 3 方空圧制御流体方向弁は、作動媒体として空気に適した流体方向弁です。
スプリングリセット機能を備えた片ヘッド制御タイプと、位置記憶機能を備えた両ヘッド制御タイプの低始動空気圧タイプです。
内穴は特殊技術で加工されており、摩擦抵抗が低く、オイル潤滑が不要で、安定したライフサイクルと長寿命を実現します。
構造は軽量で設置が簡単です。
Ouleikai (OLK) メーカーは、バルブのさまざまな表面処理を可能にするカスタマイズされたバルブ本体サービスを提供しています。
3Aシリーズエアコントロールバルブ3方向バルブおよび流量制御バルブは、包装自動化機器、ロボット制御、圧縮空気システムなどの分野で広く使用されています。
シンボル：
注文コード
3A
3
10
08
いいえ
モデル
コード
バルブの種類
ポートサイズ
演技タイプ
3A:2位置3方弁
1:100シリーズ
10：単動
06:G1/8

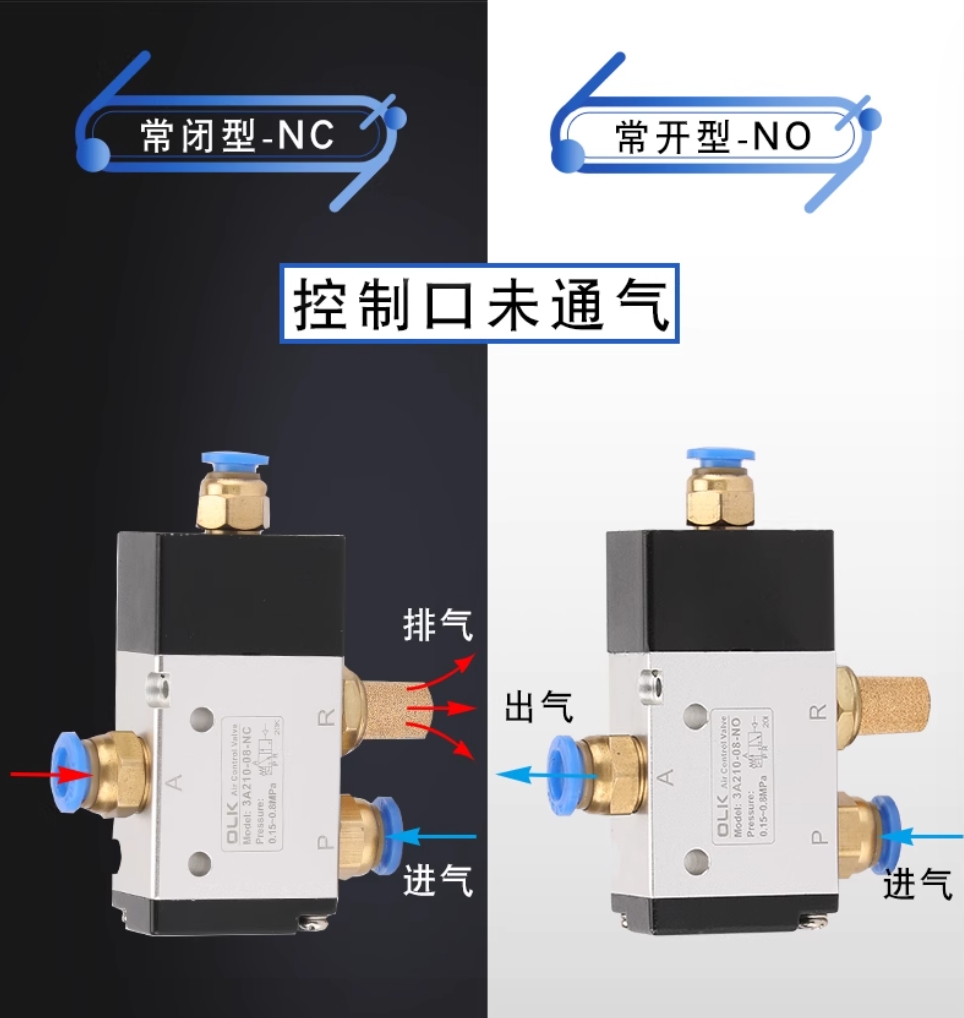

NO：ノーマルオープン
2:200シリーズ
20：複動
08:G1/4
NC:通常クローズ
3:300シリーズ
10:G3/8

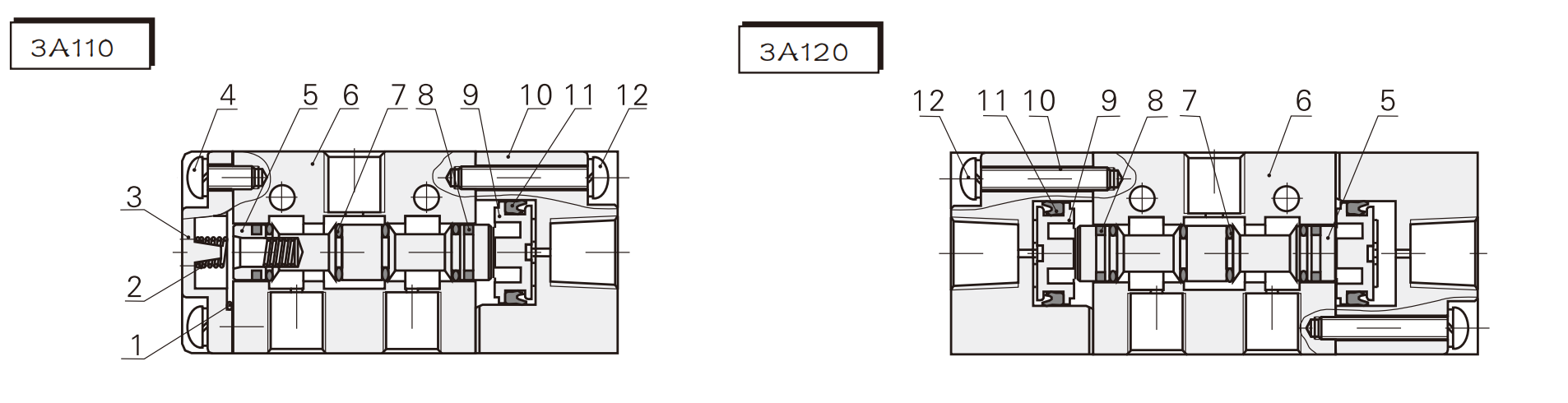

1. シール性と応答性に優れたピストン式構造。
2. メモリ機能付きデュアルヘッド空気圧制御。
3. 特殊技術による内部穴加工により、低摩擦抵抗、低起動圧力、長寿命を実現します。
4. オイル潤滑が不要です。
5. 複数の取り付け位置で簡単に取り付けられます。
6. ベースプレートバルブアセンブリと一体化できるため、設置スペースを節約できます。
|
作動媒体 |
空気（40μm以上のフィルターで濾過） |
|
アクション |
外気制御 |
|
潤滑 |
不要 |
|
使用圧力範囲 MPa(psi) |
0.15〜0.8(21〜114) |
|
耐圧保証 |
1.5MPa (215psi) |
|
使用温度℃ |
-20〜70 |
|
最大動作周波数 |
5回/秒 |
|
本体材質 |
アルミニウム合金 |
|
モデル |
ポート径 |
ポジションの数 |
有効断面積 mm² (CV値) |
|
3A110-M5 |
M5 |
2ポジション3ウェイ |
5.5(0.3) |
|
3A120-M5 |
M5 |
2ポジション3ウェイ |
5.5(0.3) |
|
3A110-06 |
G1/8 |
2ポジション3ウェイ |
12.0(0.67) |
|

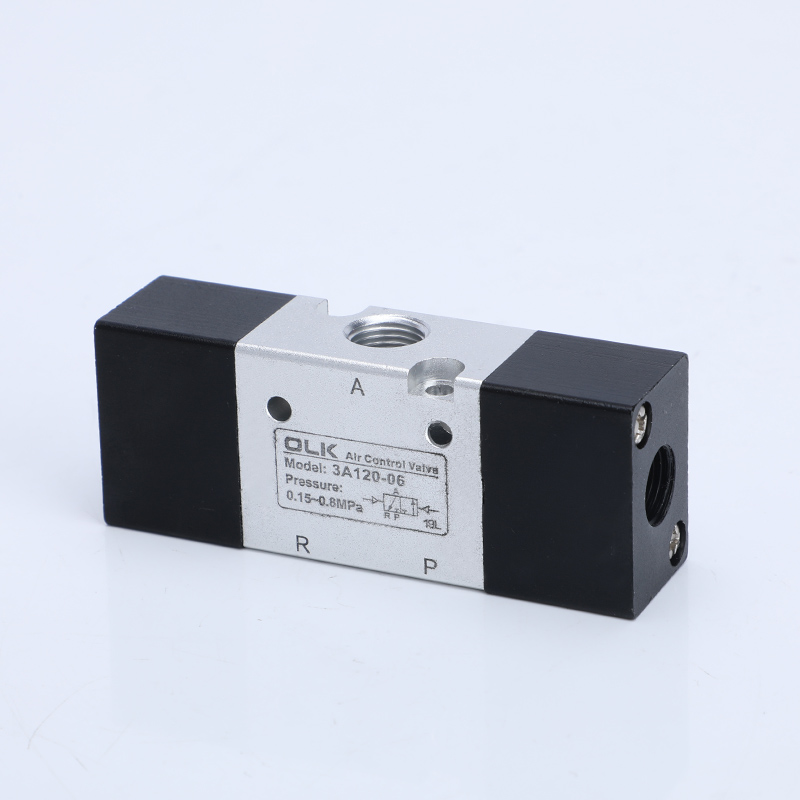

3A120-06 |
G1/8 |
2ポジション3ウェイ |
12.0(0.67) |
|
3A210-06 |
G1/8 |
2ポジション3ウェイ |
14.0(0.7) |
|
3A220-06 |
G1/8 |
2ポジション3ウェイ |
14.0(0.7) |
|
3A210-08 |
G1/4 |
2ポジション3ウェイ |
16.0(0.89) |
|
3A220-08 |
G1/4 |
2ポジション3ウェイ |
16.0(0.89) |
|
3A310-08 |
G1/4 |
2ポジション3ウェイ |
25.0(1.39) |
|
3A320-08 |
G1/4 |
2ポジション3ウェイ |
25.0(1.39) |
|
3A310-10 |
G3/8 |
2ポジション3ウェイ |
30.0(1.67) |
|
3A320-10 |
G3/8 |
2ポジション3ウェイ |
30.0(1.67) |
|

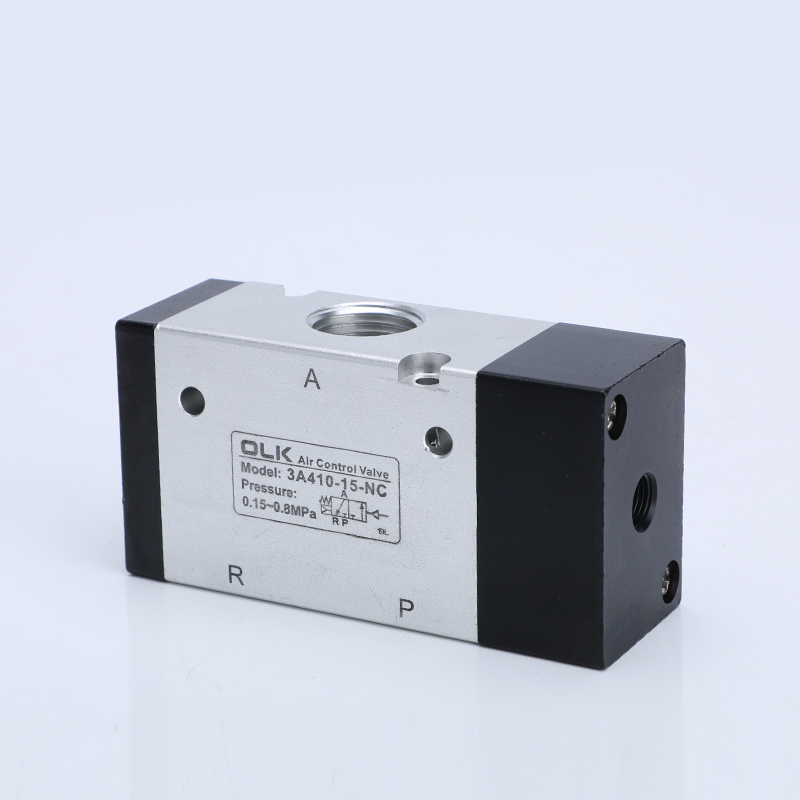

3A410-15 |
G1/2 |
2ポジション3ウェイ |
50.0(2.79) |
|
3A420-15 |
G1/2 |
2ポジション3ウェイ |
50.0(2.79) |
