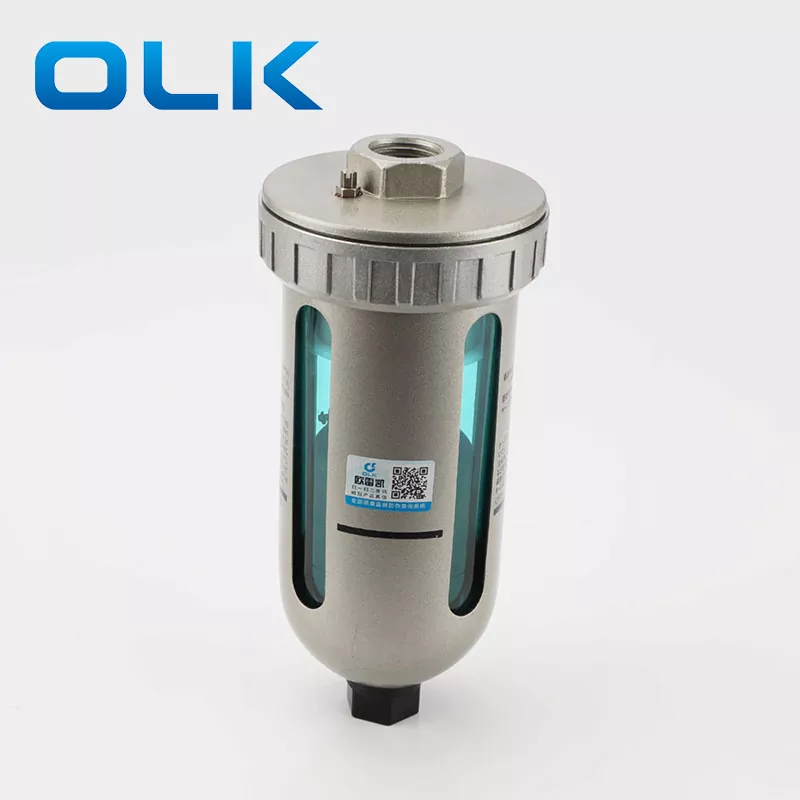

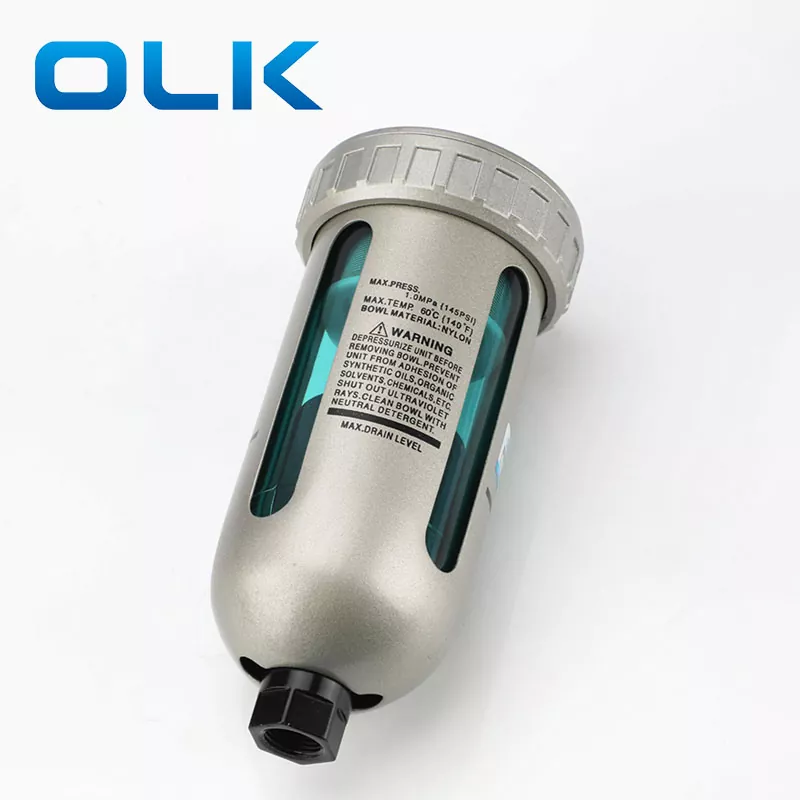

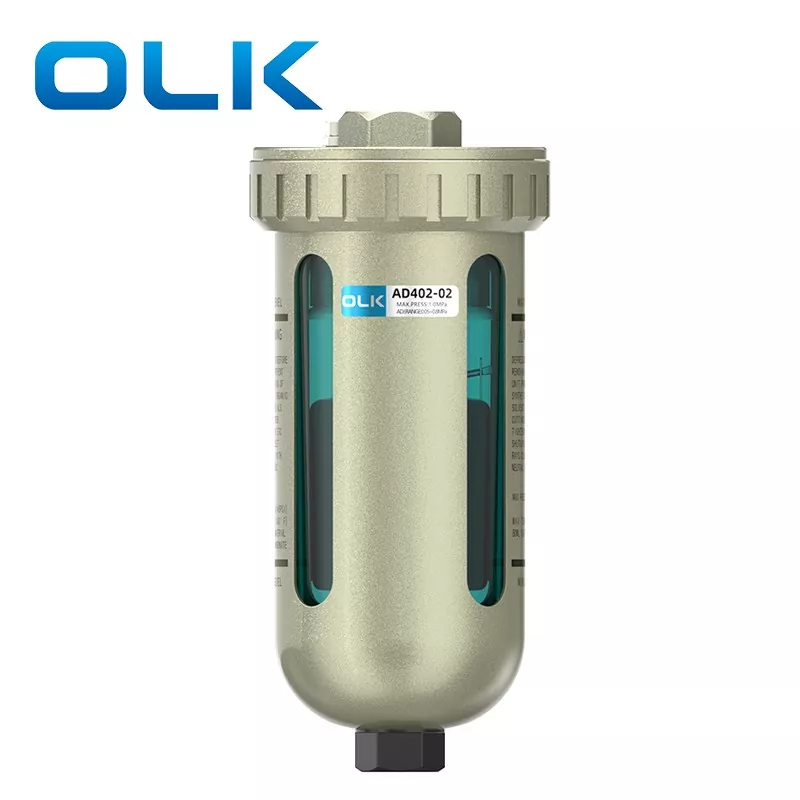

AD402 オートドレンバルブ

オートドレンバルブOLKAD402手動操作なしで自動で確実にドレンを排出します。防塵性と耐腐食性により長期にわたる性能を実現し、耐久性のあるボウルガードが標準装備されています。効率性を重視した設計、信頼性を重視した設計です。

AD402 自動ドレンバルブ動作原理:

1.ボウル内に圧力がかからない：

   内圧がなくなるとフロートが自重で下がり、チャンバーの穴が密閉されます。スプリングによりピストンが押し下げられ、ドレンは長穴を通ってハウジングへ流れ、排出されます。

2.ボウルにかかる圧力:

   内圧が 1 MPa を超えると、ばねの力に打ち勝ち、O リングが密閉されるまでピストンを持ち上げます。これにより、ボウルの内側が外側から隔離されます。

3. 排水の蓄積:

   ドレンが溜まるとフロートが上昇し、チャンバーの穴が開いて圧力が入ります。この圧力とバネの力でピストンを押し下げ、ドレンガイドを通ってドレンを排出します。

知らせ

1：排水管を設置する場合は、内径10ミリメートル以上、長さ5メートル以下の管を使用してください。パイプを上向きに曲げないでください。

2. コンプレッサーの出力は 3.7kw より大きくなければなりません

SMCタイプ AD402シリーズ オートドレンバルブ一般パラメータ
