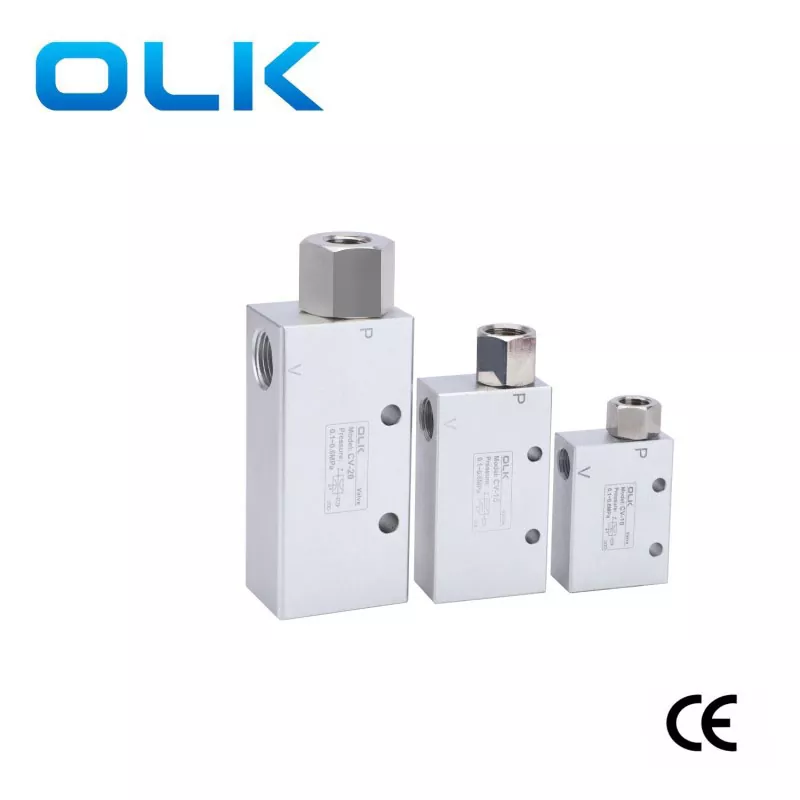

CV真空発生器

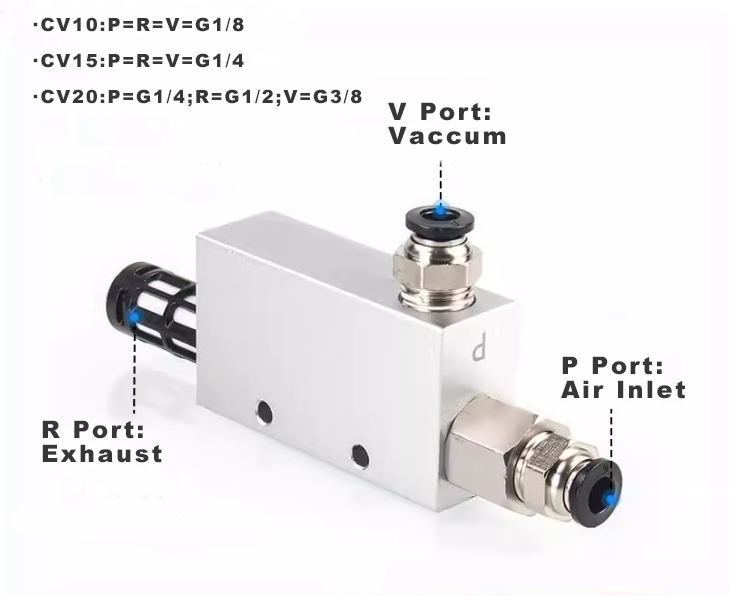

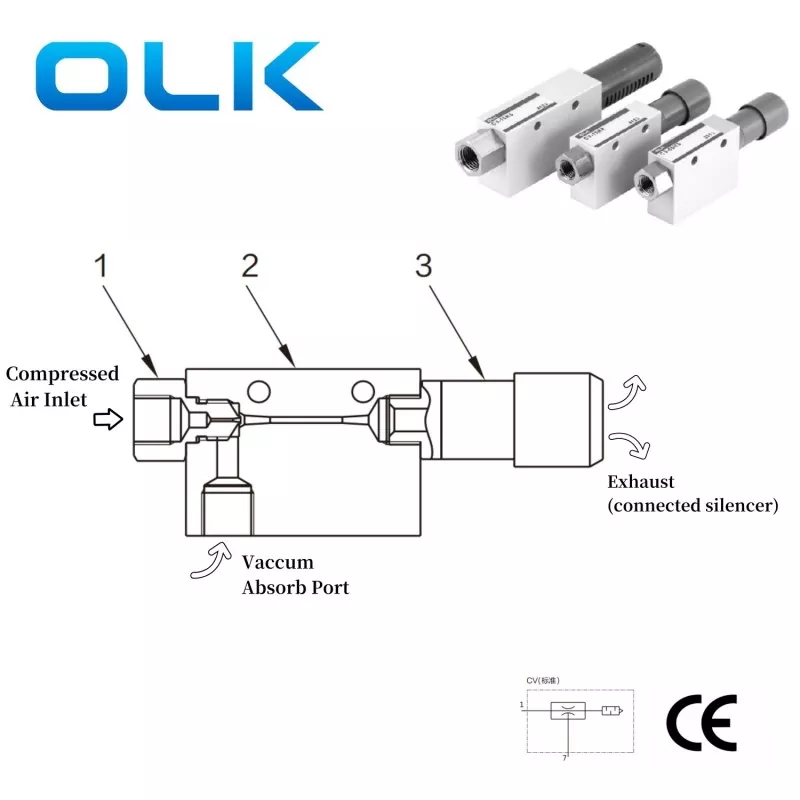

Ouleikai (OLK) CV 真空発生器は、吸引ノズルや治具に必要な真空環境を提供するために使用されます。吸気ポートは圧縮空気に接続し、吸盤は真空ポートに接続する必要があります。圧縮空気が吸気ポートから排気ポートに流れると、真空ポートに真空が発生します。この真空力を利用して物体を接着し、固定や支持などの作業を実現できるため、工業生産の作業効率が向上します。

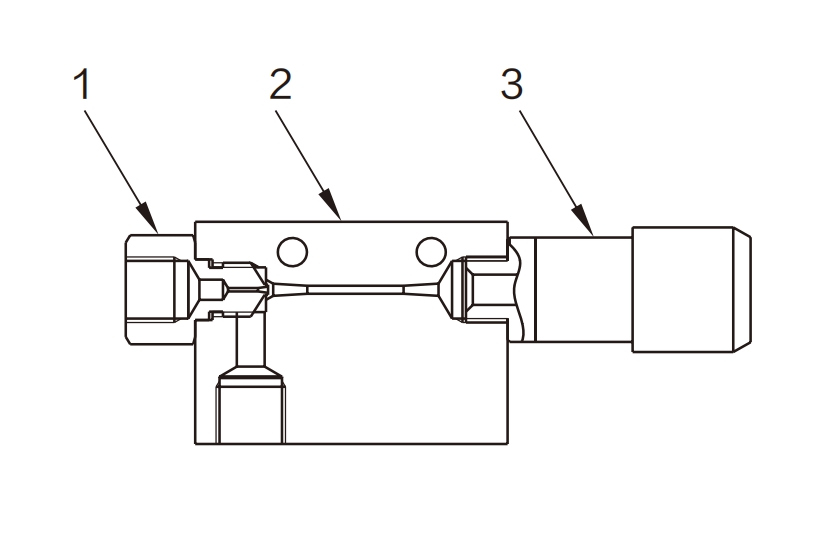

OLK CV真空発生器はシンプルな構造で長寿命です。

CV シリーズ真空発生器の特長:

1.圧縮空気を利用して真空を形成する真空発生器と真空吸引器を組み合わせて材料を搬送することができます。

2.用途に合わせた豊富な種類と性能を揃えた真空発生器。CVシリーズはプレート式真空発生器です。

シンボル：

CV シリーズ真空発生器の一般パラメータ

CV シリーズ真空発生器のさまざまなパラメータ

CV真空発生器の注意事項

1. 発生器の流量は正しく選択する必要があります。

流量が多すぎて適切でない場合、「吸引時」と「吸引時」の真空圧の差が明確になりません。

真空スイッチが正常に動作しなくなる可能性があります。

真空ロジックバルブにも同じ問題が発生する可能性があります。特に注意して、以前に共有した関連メモを参照してください。

2.真空発生器への空気供給は乾燥していて清浄でなければなりません。

必要に応じて真空ポートと吸盤の間に真空フィルターを取り付けてください。

ノズルを詰まらせる可能性があるため、水、特に油を吸い込まないでください。

サイレンサー出口を塞がないでください。

排気管を延長する場合、排気不良により真空圧が低下する場合がありますのでご注意ください。

3. 場合によっては、真空システムにブローオフ パイプを接続して、サクション カップがワークピースを迅速に解放できるようにします。

この場合、ブローオフ圧力と流量が高くなりすぎないように注意してください。

高すぎると圧力検出ピストンがパンクし、発電機が故障する可能性があります。

よくある質問:

真空発生器と真空ポンプの違いは何ですか?

真空ポンプにより吸入口に負圧が発生し、直接大気へ排気されます。入口と出口の間に大きな圧力差を維持することでガスを除去します。

真空発生器は、圧縮空気の流れを使用して真空を作成します。

CV 真空発生器にはどのようなアクセサリが必要ですか?

サイレンサー 1 つとフィッティング 2 つ

個別の吸引力パラメータがないのはなぜですか?

吸引力は、発生器の真空レベルと吸引カップのサイズの両方に依存します。

式: 圧力 × 面積 = 力。

吸盤のサイズは固定ですが、真空度は発生器や流量によって変化します。詳細についてはパラメータの説明を参照してください。

なぜ最高真空に到達できないのでしょうか?

吸入流量が小さすぎると漏れを克服できず、圧力降下が発生します。発電機への空気供給が不十分であることも考えられます。

発生器がすでに最大真空度に達しているにもかかわらず吸引力が弱い場合は、吸引カップが小さすぎる可能性があります。この場合、ジェネレーターを交換しても吸引力は向上しません。

吸引力が強い真空発生器はどれですか?

発生器自体には「吸引力」パラメータはなく、最大真空レベルのみがあります。

最大真空度は実際の真空度とは異なります。モデル間の本当の違いは真空流量です。

吸引力＝真空×吸盤面積。吸引力を決めるのはジェネレーターと吸盤の組み合わせです。

発生器の真空流量が用途に対して低すぎると真空度が低下し、十分な吸引ができなくなります。その場合に選ぶべきなのは、
