3V2 電磁弁 3 方

以下は 3V2 ソレノイドバルブ 3 ウェイの紹介です。OLK は、3V2 ソレノイドバルブ 3 ウェイについての理解を深めるのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に築くために引き続き協力してください。

お問い合わせを送信

製品説明

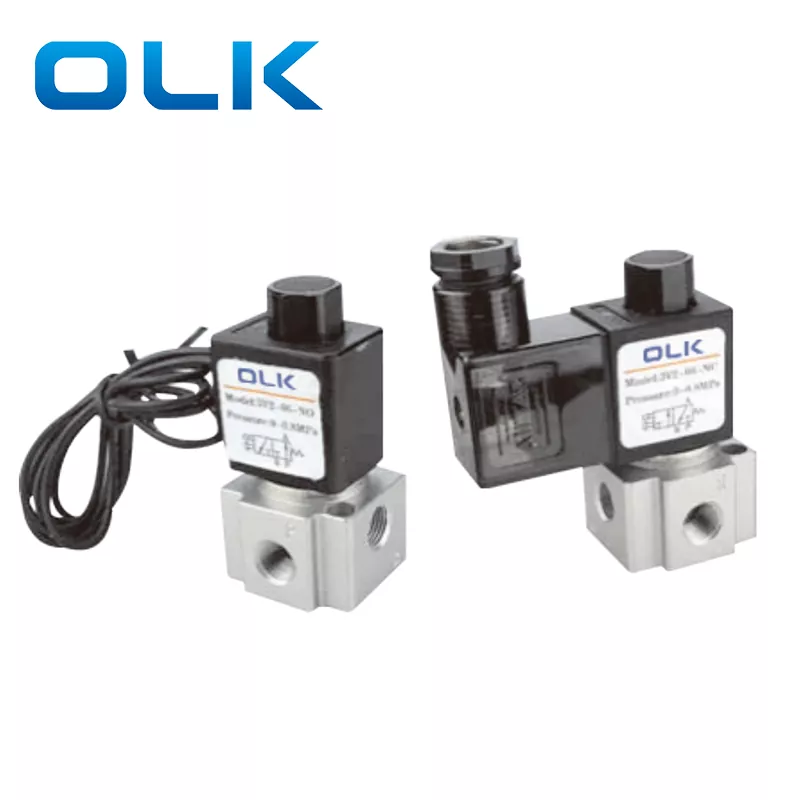

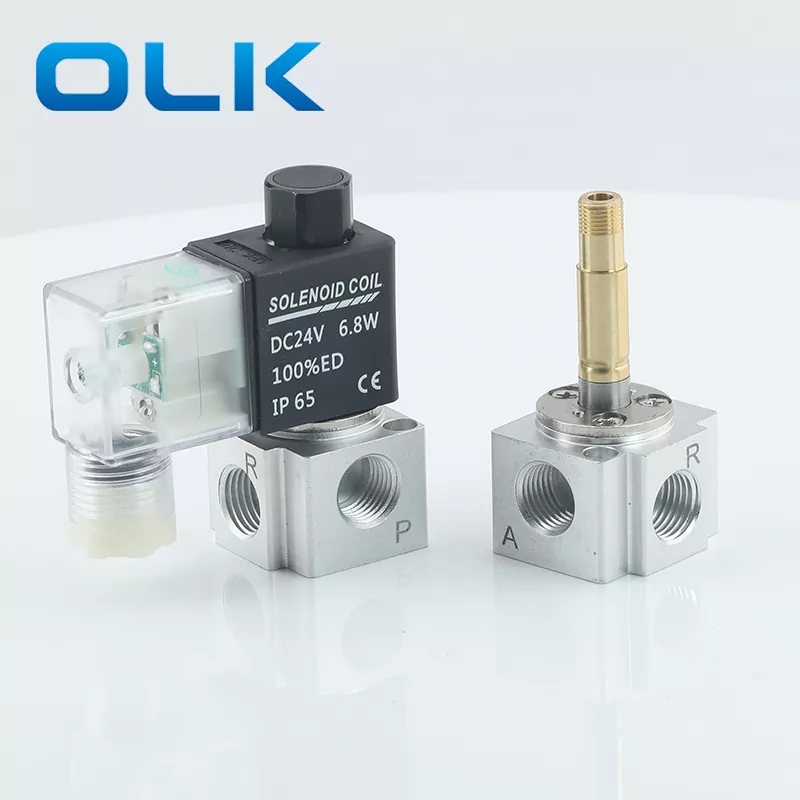

3V2電磁弁は小型・軽量で取付が容易です。本体はサビや傷に強いアルミ製で丈夫です。このバルブは、DC12V、DC24V、AC110V、またはAC220V電源のオプションを備えた信頼性の高いソレノイドコイルを使用しています。

この OLK ブランドの 3V2 ソレノイドバルブは、中流量の空気制御に適しています。切り替えが早く、消費電力が少なく、長持ちします。ノーマルクローズ (NC)、ノーマルオープン (NO)、またはダブルソレノイドが可能です。自動化ライン、包装機、印刷機、食品機械などでよく使用されます。サイズが小さいので、狭いスペースに最適です。

3V2ソレノイドバルブ 3ウェイ製品特徴

1.高感度スイッチングを備えた直動構造。

2.ノーマルクローズ（NC）タイプとノーマルオープン（NO）タイプを用意しています。

3.優れたシール性と大流量を実現する同軸遮断設計。

4.無給油です。

5.取り付けとテストが簡単な手動オーバーライドを装備しています。

6.複数の標準電圧オプションが利用可能。

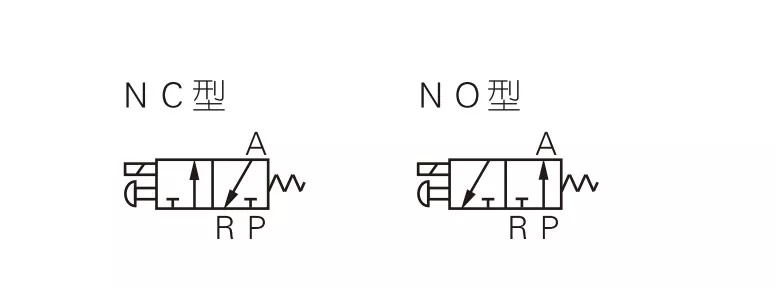

3V2バルブ記号：

注文コード
3V	2	-	08	ノースカロライナ州	A
モデル	コード		接続口径	演技タイプ	標準電圧	リード線取出方法	ねじの種類
ポジションとウェイ	2:2シリーズ		06:G1/8	NC:ノーマルクローズ	を:AC220V	有効面積	無記号：G
			08:G1/4	NO:ノーマルオープン	B:DC24V	I: 線種	T:NPT
					C:AC110V
					E:AC24V
					F:DC12V

モデル	3V206	3V208
作動媒体	空気（40μm以上のフィルターで濾過）	空気（40μm以上のフィルターで濾過）
演技タイプ	直動式
接続口径	G1/8	G1/4
ポジションとウェイ	2 ポジション 3 ウェイ
有効面積	3.2mm²(Cv=0.18)	3.4 mm² (Cv = 0.19)
潤滑	不要
使用圧力範囲	0～0.8MPa（0～114psi）
耐圧力	1.5 MPa (215 psi)
使用温度(℃)	-20～70
本体材質	アルミニウム合金

標準電圧	AC220V AC110 AC24V DC24V DC12V
電圧範囲	AC：±15% DC：±10%
消費電力	AC:7VA DC:7.0W
保護クラス	IP65(DIN40050)
絶縁グレード	Bレベル
接続タイプ	DINプラグタイプ/ラインタイプ
最小励起時間	0.05秒

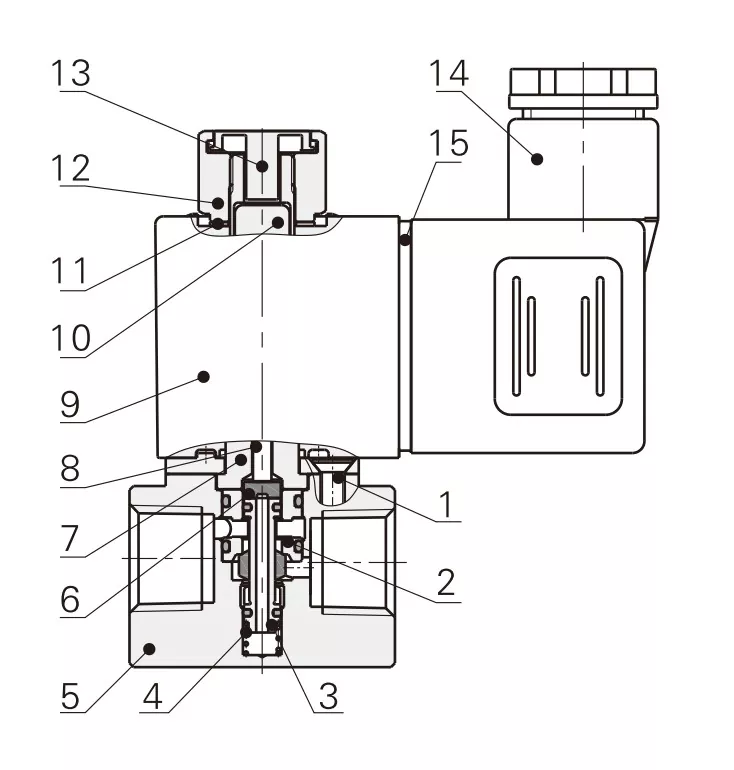

いいえ。	名前
1	皿ネジ
2	スペーサースリーブ
3	コアアセンブリ
4	春
5	体
6	ガスケット
7	ソレノイドアセンブリ
8	プランジャーロッド
9	コイル
10	動く鉄心
11	固定座金
12	固定ナット
13	手動ボタン
14	ターミナル
15	ターミナルガスケット

アイテム	3V1-M5/3V1-06	2V025-06/2V025-08	3V2-06/3V2-08	3V3-08
作動媒体	空気	空気、水、油	空気	空気
初期状態:	ノースカロライナ州	NC/NO	いいえ/いいえ	いいえ/いいえ
作動タイプ	直動式	直動式	直動式	直動式
接続口径	M5;G1/8	G1/8;G1/4	G1/8;G1/4	G1/4
ポジションとウェイ	3ポート2ポジション	2ポート2ポジション	3ポート2ポジション	3ポート2ポジション
潤滑	不要	不要	不要	不要
使用圧力	0～0.7MPa	0～0.7MPa	0～0.8MPa	0～0.8MPa
耐圧力	1.2MPa	1.5MPa	1.2MPa	1.2MPa
オリフィスサイズ	φ1.2mm	φ2.5mm	Φ3.2mm/Φ3.4mm	Φ11mm(大風量)
