内部パイロット VF3000 電磁弁 2 位置 5 ウェイおよび 3 位置 5 ウェイ 直配管タイプ
スプールボアには、低摩擦、低始動圧力、長寿命を実現する特別な機械加工プロセスが使用されています。大きなポートサイズにより、より高い空気流量が得られ、中型から大型のシリンダまたは複数のアクチュエータの駆動に適しています。
モジュラー設計により、複数のバルブのマニホールド取り付け、空気の集中供給、配管の削減が可能になります。DS/VF 3000 および 5000 シリーズのソレノイド バルブは、自動生産ラインや産業機械用の大流量空気圧制御システムで広く使用されています。
・ハイフロー
・配管・モジュール式・省スペース
·工業グレードの耐久性
|
注文コード |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
モデル |
バルブの種類 |
|
電圧 |
線種 |
マヌル島 |
接続口径 |
|
VF3000電磁弁 |

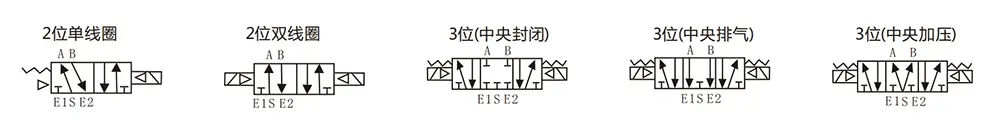

130:シングルソレノイド5/2ウェイ |
|
3:110VAC |
G:線種 |
|
02:PT1/4 |
|
|
230:ダブルソレノイドバルブ5/2ウェイ |
|
4:220VAC |
D:Dinタイプ |
|
|
|
|
330C:ダブルソレノイドvlave5/3wayクローズドセンター |
|
5:24VDC |
DZ:DZ ライト付き |
|
|
|
|
430E:ダブルソレノイドvlave5/3wayエキゾーストセンター |
|
6:12VDC |
|
|
|
|
|
530P:ダブルソレノイドバルブ5/3ウェイプレッシャーセンター |
|
|
|
|
|
|
共通仕様 |
|
|
作動媒体 |
空気 |
|
覚醒温度 |
0～50℃ |
|
潤滑 |
必要なし |
|
手動オーバーライド |
ドライバーロック式 |
|
耐衝撃・耐振動性 |
30G/5G (8.3--2000Hz) |
|
囲い |
防塵 |
|
モデル |
位置 |
コイル |
kgf/cm2(Mpa) |
応答時間 (ミリ秒) |
最大。動作周波数 |
接続口径 |
有効断面積mm²(CV) |
kgf |
|

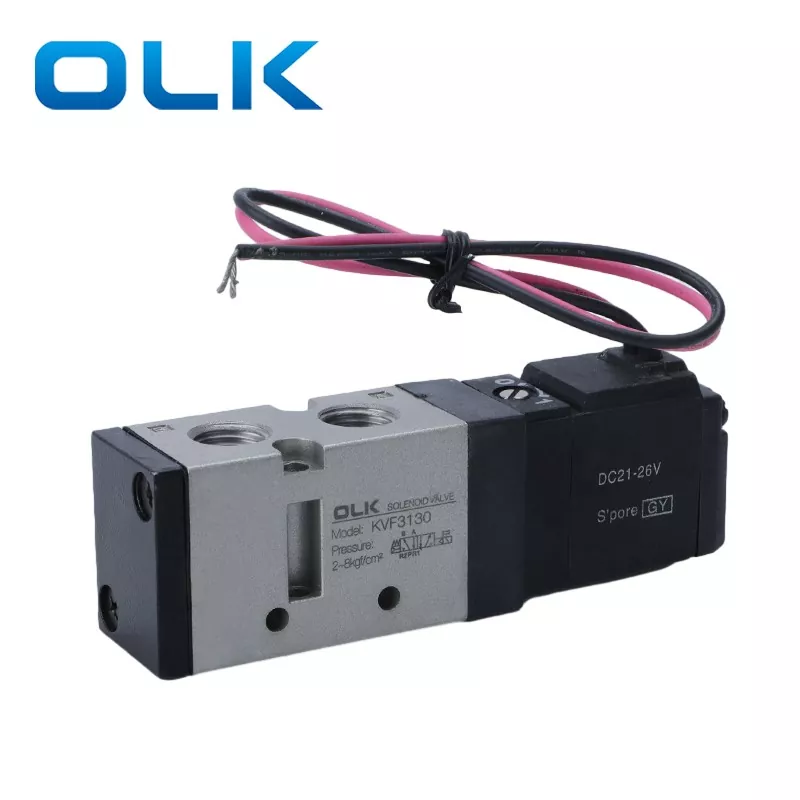

VF3130-□△B-02 |
2ポジション |
シングルアクション |
1.5～9(0.15～0.8) |
≤30ミリ秒 |
5 |
PT1/4 |
17.1(0.95) |
0.21 |
|

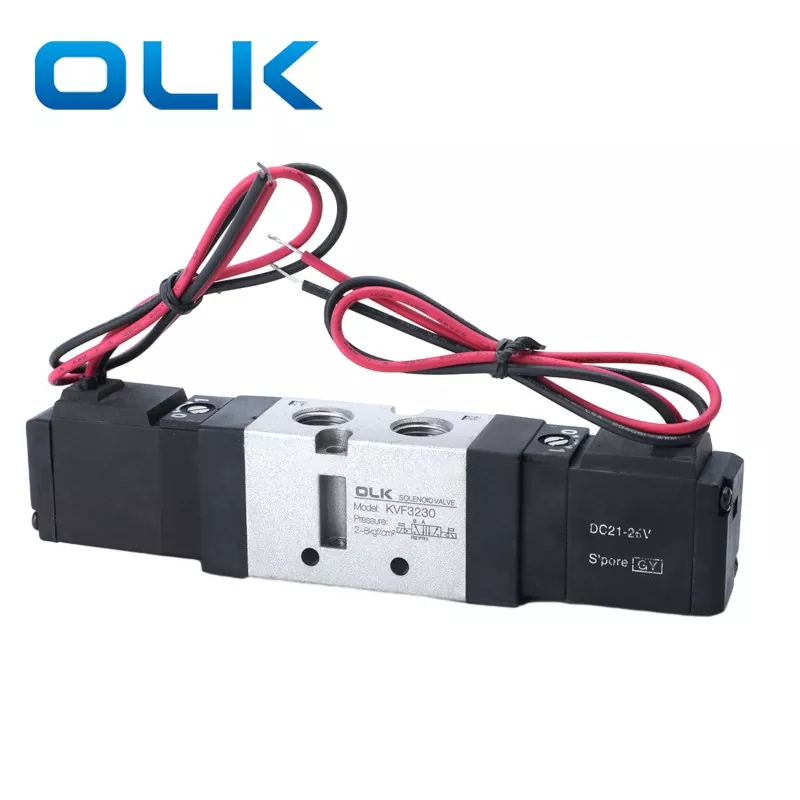

VF3230-□△B-02 |
2ポジション |
ダブルアクション |
1～9(0.1～0.9) |
≤30ミリ秒 |
5 |
PT1/4 |
17.1(0.95) |
0.29 |
|
VF3330-□△B-02 |
3ポジション |
ダブルソレノイド vlave5/3way クローズドセンタ |
1～9(0.1～0.9) |
≤50ミリ秒 |
3 |
PT1/4 |
13.5(0.75) |
0.42 |
|
VF3430-□△B-02 |
3ポジション |
ダブルソレノイド vlave5/3way エキゾーストセンター |
1～9(0.1～0.9) |
≤50ミリ秒 |
3 |
PT1/4 |
17.1(0.95) |
0.42 |
|

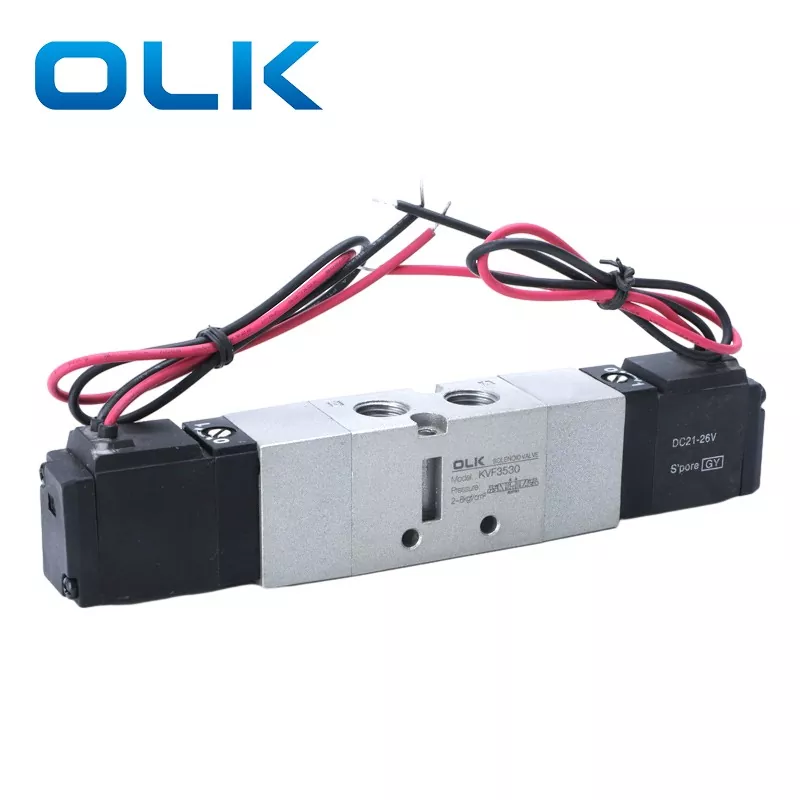

VF3530-□△B-02 |
3ポジション |
ダブルソレノイドバルブ 5/3ウェイプレッシャセンター |
1～9(0.1～0.9) |
≤50ミリ秒 |
3 |
PT1/4 |
16.2(0.9) |
0.42 |
DS3000/VF3000 はどのモデルに置き換えることができますか?
DS3000 は同じ機能で韓国の TPC を置き換えることができ、VF 3000 は同じ機能で日本の SMC を置き換えることができます
DS3000/VF3000電磁弁5wayのノズル径は何ですか？
DS3000/VF3000のネジ穴はPT1/4です
