VF5000 ソレノイドバルブ 5/2 ウェイ、5/3 ウェイは直接配管タイプです。スプールボアは摩擦を最小限に抑え、始動圧力を低減し、寿命を延ばすために特別に機械加工されています。大きなポートサイズにより、このバルブはより高い空気流量を提供し、複数のアクチュエータや中型から大型のシリンダの操作に最適です。VF5000 シリーズのポートサイズは 3/8 です。
モジュール構造によりマニホールド設置に対応し、集中エア供給と配管の簡素化が可能です。 DS/VF 3000 および 5000 シリーズ ソレノイド バルブは、大流量の空気圧アプリケーション向けに設計されており、一般に産業機械や自動生産ラインに適用されます。
・ハイフロー
・配管・モジュール式・省スペース
·工業グレードの耐久性
|
注文コード |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
モデル |
バルブの種類 |
|
電圧 |
線種 |
マヌル島 |
接続口径 |
|
VF5000電磁弁 |

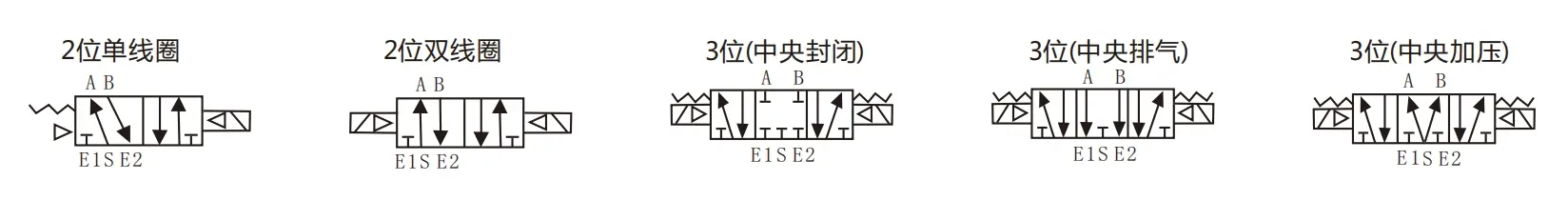

130:シングルソレノイド5/2ウェイ |
|
3:110VAC |
G:線種 |
|
02:PT3/8 |
|
|
230:ダブルソレノイドバルブ5/2ウェイ |
|
4:220VAC |
D:Dinタイプ |
|
|
|
|
330C:ダブルソレノイドvlave5/3wayクローズドセンター |
|
5:24VDC |
DZ:DZ ライト付き |
|
|
|
|
430E:ダブルソレノイドvlave5/3wayエキゾーストセンター |
|
6:12VDC |
|
|
|
|
|
530P:ダブルソレノイドバルブ5/3ウェイプレッシャーセンター |
|
|
|
|
|
|
共通仕様 |
|
|
作動媒体 |
空気 |
|
覚醒温度 |
0～50℃ |
|
潤滑 |
必要なし |
|
手動オーバーライド |
ドライバーロック式 |
|
耐衝撃・耐振動性 |
30G/5G (8.3--2000Hz) |
|
囲い |
防塵 |
|
モデル |
位置 |
コイル |
kgf/cm2 (MPa) |
応答時間 （MS） |
最大。動作周波数 |
接続口径 |
有効断面積mm²(CV) |
kgf |
|

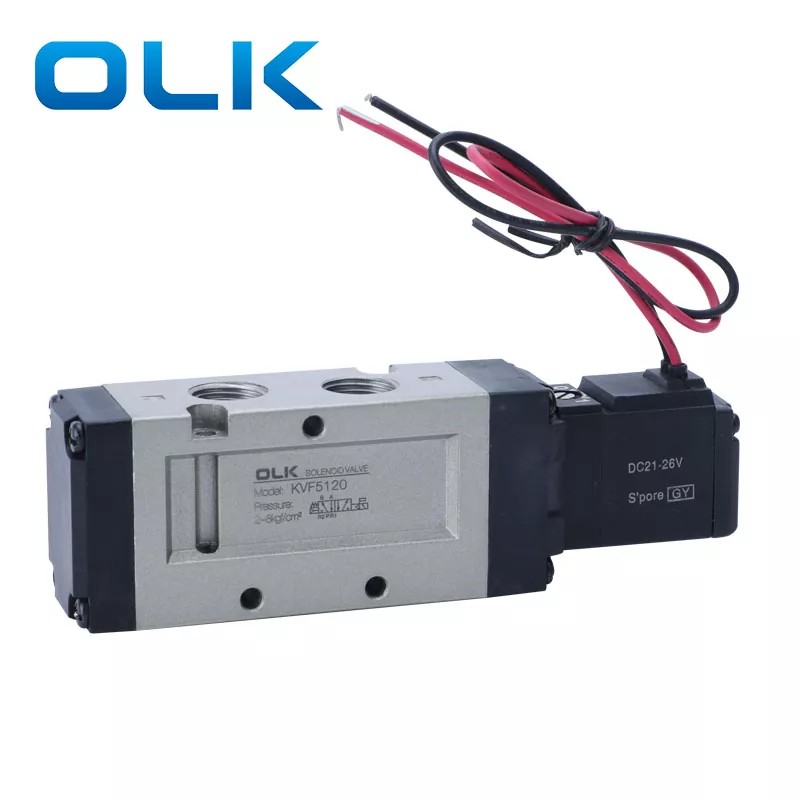

VF5120-□△B-02 |
2ポジション |
シングルアクション |
1.5～9(0.15～0.8) |
≤30ミリ秒 |
5 |
PT3/8 |
45(2.5) |
0.38 |
|

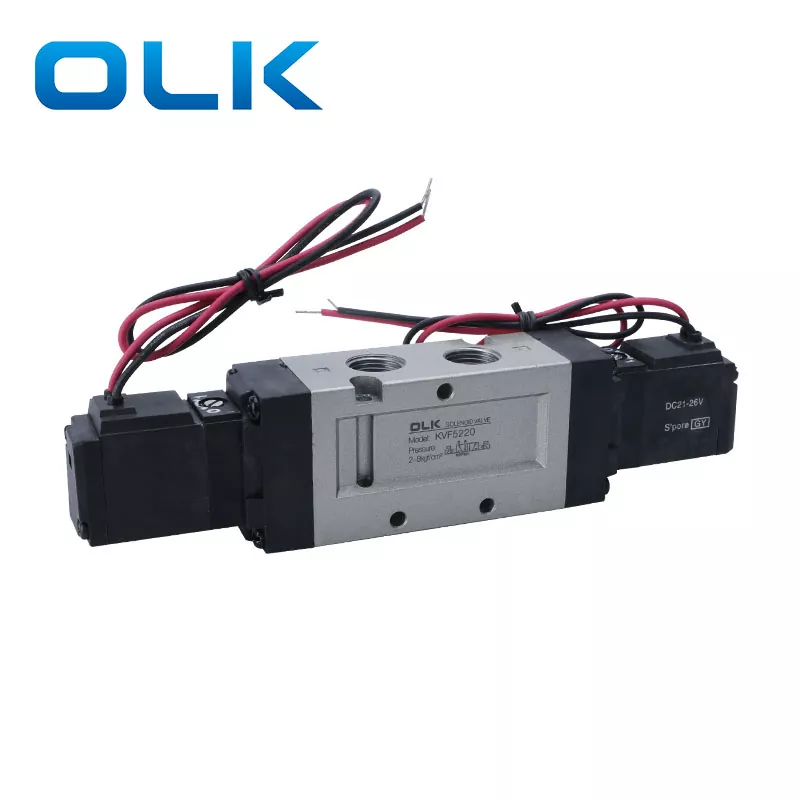

VF5220-□△B-02 |
2ポジション |
ダブルアクション |
1～9(0.1～0.9) |
≤30ミリ秒 |
5 |
PT3/8 |
45(2.5) |
0.45 |
|
VF5320-□△B-02 |
3ポジション |
ダブルソレノイド vlave5/3way クローズドセンタ |
1～9(0.1～0.9) |
≤50ミリ秒 |
3 |
PT3/8 |
36(2) |
0.53 |
|

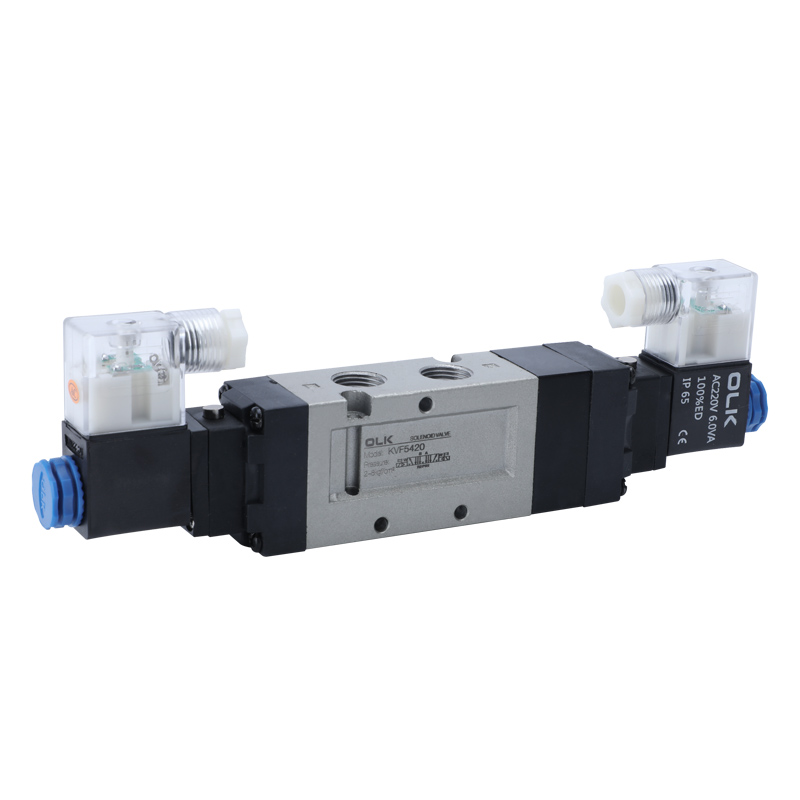

VF5420-□△B-02 |
3ポジション |
ダブルソレノイド vlave5/3way エキゾーストセンター |
1～9(0.1～0.9) |
≤50ミリ秒 |
3 |
PT3/8 |
41.4(2.3) |
0.53 |
|
VF5520-□△B-02 |
3ポジション |
ダブルソレノイドバルブ 5/3ウェイプレッシャセンター |
1～9(0.1～0.9) |
≤50ミリ秒 |
3 |
PT3/8 |
36(2) |
0.53 |
DS3000/VF3000 はどのモデルに置き換えることができますか?
DS3000 は同じ機能で韓国の TPC を置き換えることができ、VF 3000 は同じ機能で日本の SMC を置き換えることができます
DS5000/VF5000電磁弁5wayのノズル径は何mmですか？
DS5000/VF5000のネジ穴はPT3/8です。
