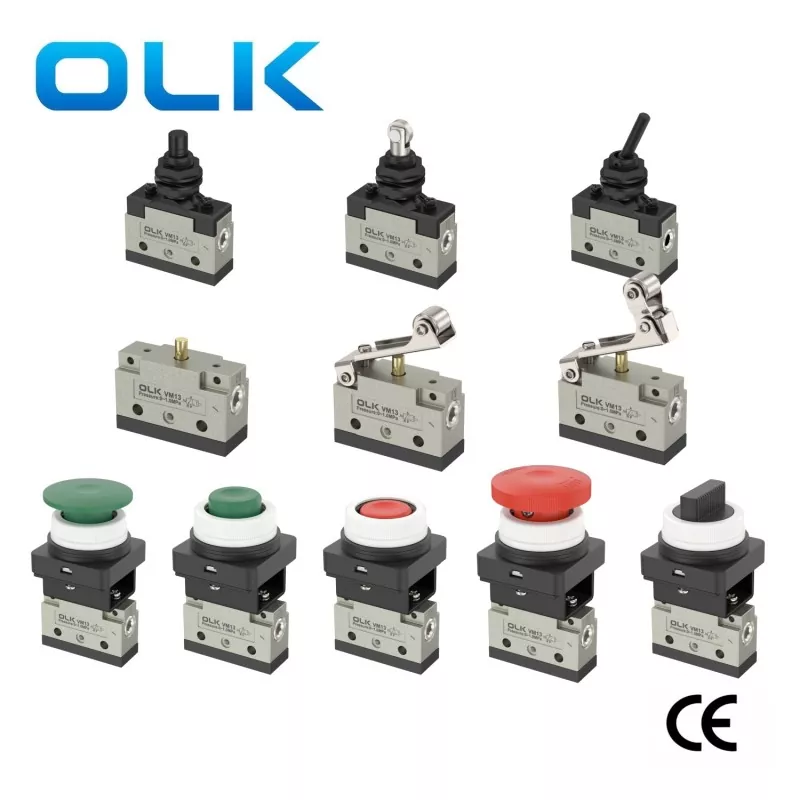

Ouleikai（OLK）VM132、VM133Series 3/2 Way空気圧機械バルブ3ウェイボトムポーティング。SMCタイププッシュボタン制御バルブ。 BUTTOMポーティングパイピング方向とロング/ショートPlunger.m5スレッド

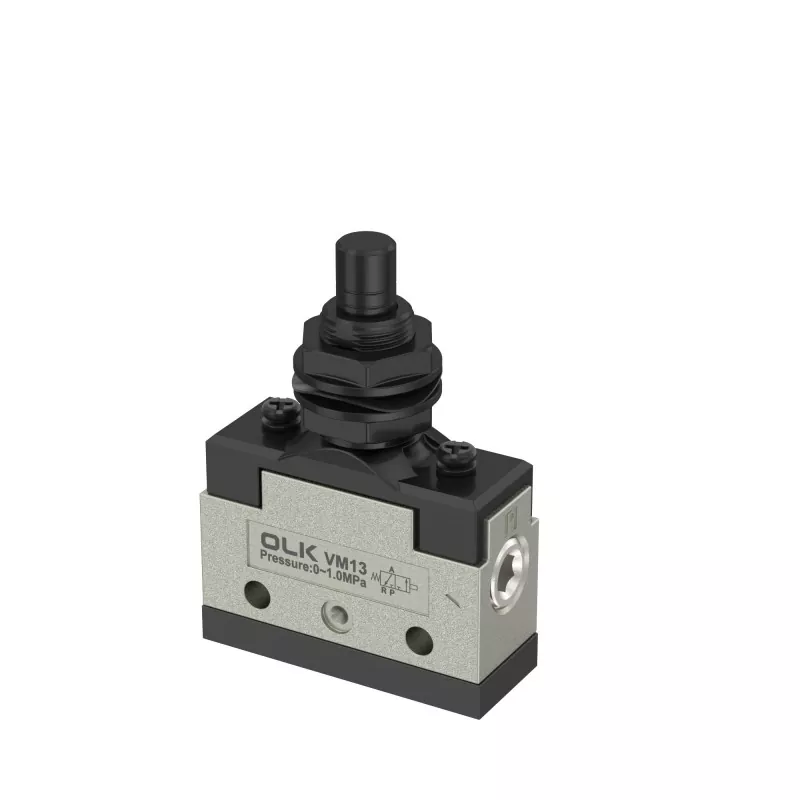

- プッシュロッドタイプ（VM132-M5-05）

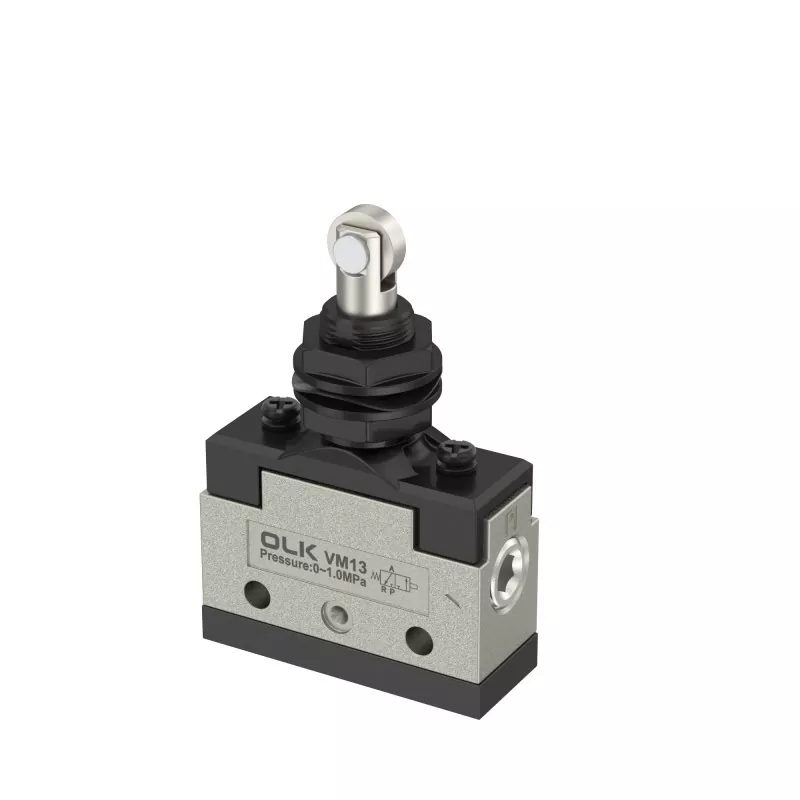

- インパクトタイプ（VM132-M5-06）

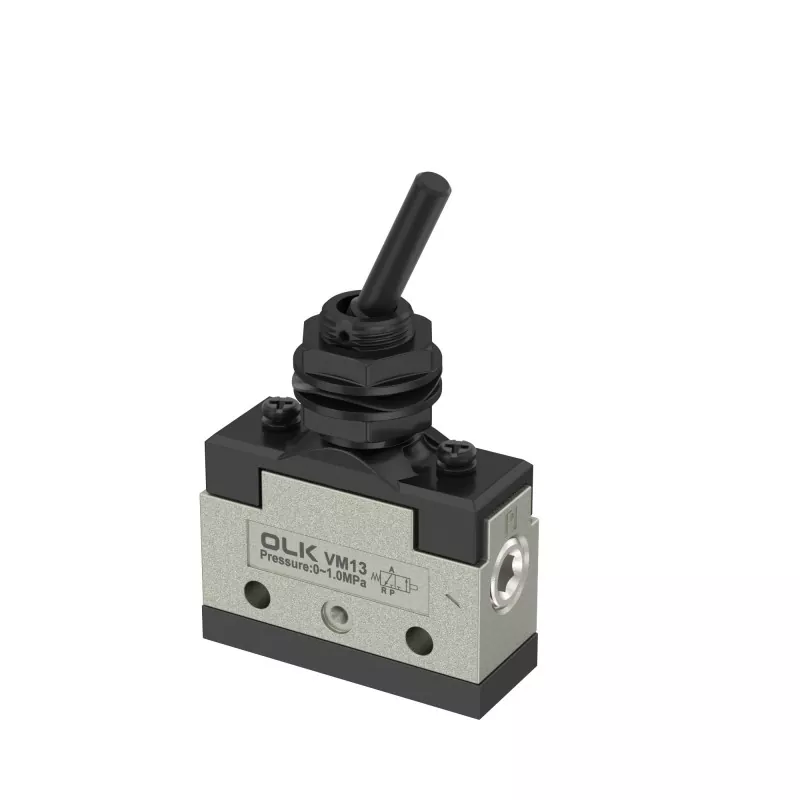

- ロッカーアームタイプ（VM132-M5-08）
-BASIC（VM133-M5-001）
- ローラー（VM133-M5-01）

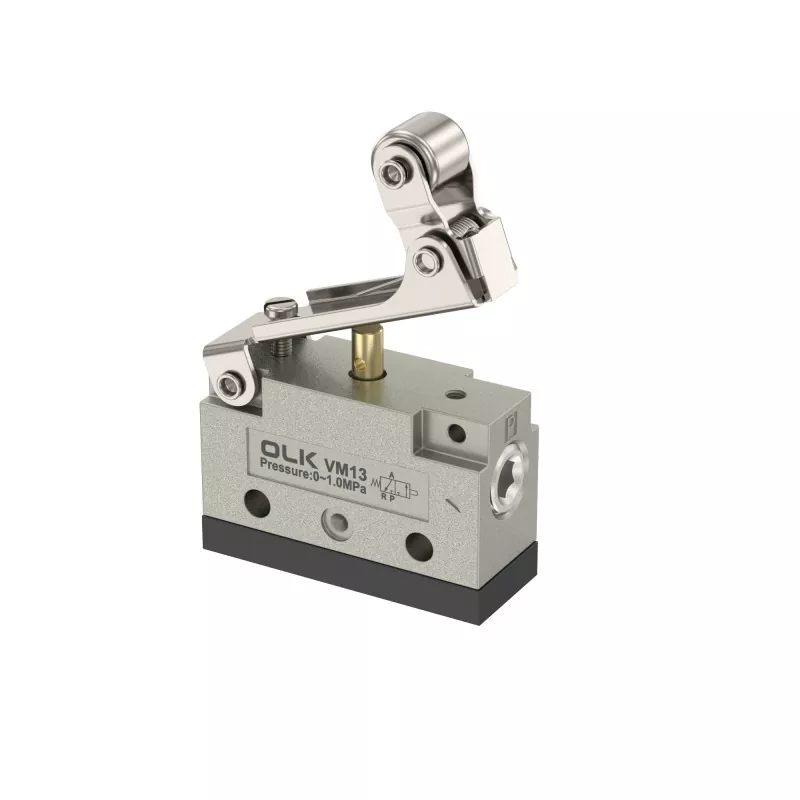

- 一方向ローラー（VM133-M5-02）
- マッシュルームボタン（VM132-M5-30）
- 拡張ヘッドボタン（VM132-M5-32）
- フラットヘッドボタン（VM132-M5-33）

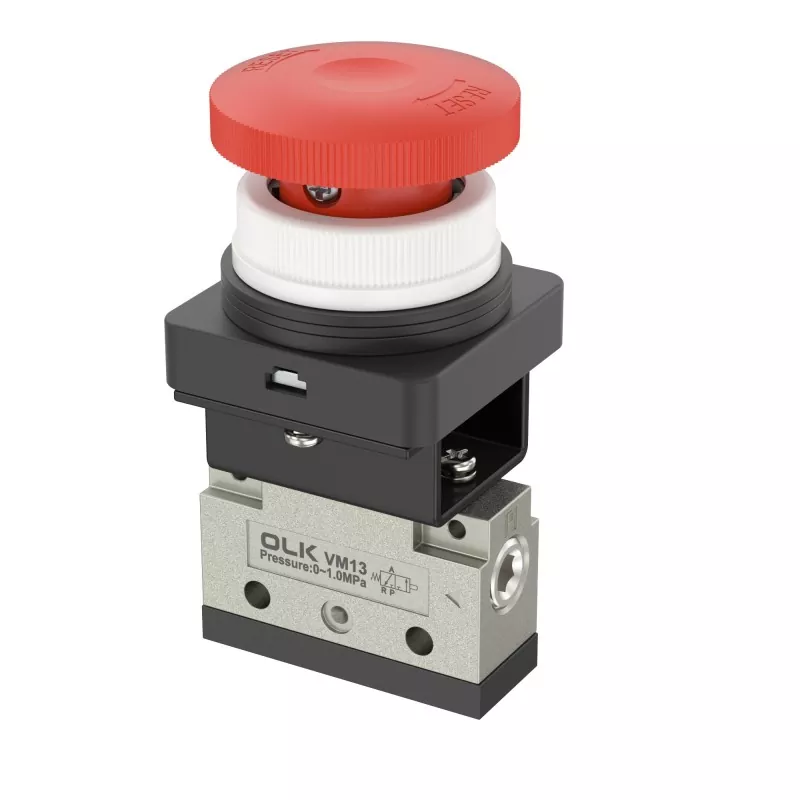

- 緊急停止ボタン（VM132-M5-37）
-NOB（VM132-M5-34）
ボタンVM132 VM133メカニカルバルブ3wayボトムポートは、赤、緑、黒、黄色の4色で利用できます。
|
注文コード |
||||||||||
|
VM1 |
3 |
1 |
_ |
01 |
_ |
01 |
_ |
S |
_ |
|
|
モデル：VM1シリーズ |
ポートの数 |
配管方向とプランジャーの高さ |
|
ポートサイズ： |
|
アクチュエータタイプ |
|
アクチュエータ用の接尾辞 |
|
インジケータ用の接尾辞 |
|
|
2：2ポート |
0：サイドポータリング/ロング |
|
01：PT1/8 |
|
00：基本 |
|
S：ハードスチールローラー |
|
Z：ミニチュアインジケーター付き |
|
|
3：3ポート |
1：サイドポータリング /ショート |
|
|
|
01：ローラーレバー |
|
R：赤いプッシュボタン |
|
|
|
|
|
2：底部ポート/ロング |
|
|
|
02：片道ローラーレバー |
|
B：ブラックプッシュボタン |
|
|
|
|
|
3：下張り/ショート |
|
|
|
05：ストレートプランジャー |
|
G：グリーンプッシュボタン |
|
|
|
|
|
|
|
|
|
06：ローラープランジャー |
|
Y：黄色のプッシュボタン |
|
|
|
|
|
|
|
|
|
07：クロスローラープランジャー |
|
|
|
|
|
|
|
|
|
|
|
08：トグルレバー |
|
|
|
|
|
|
|
|
|
|
|
30：プッシュボタン（マッシュルーム） |
|
|
|
|
|
|
|
|
|
|
|
32：プッシュボタン（拡張） |
|
|
|
|
|
|
|
|
|
|
|
33：プッシュボタン（フラッシュ） |
|
|
|
|
|
|
|
|
|
|
|
34：ツイストセレクター（2位） |
|
|
|
|
|
|
|
|
|
|
|
37：キーセレクター（緊急停止） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VM100 |
VM200 |
|
作業媒体 |
空気/不活性ガス |
空気/不活性ガス |
|
アクション |
外部制御直接アクション |
外部制御直接アクション |
|
ポートの直径 |
サイド：G1/8ボトム：M5x0.8 |
PT1/4 |
|
ポジション数 |
2 Position3 Way |
2 Position3 Way |
|
潤滑 |
不要 |
不要 |
|
作業圧力範囲MPA（PSI） |
-0.1〜1.0 |
-0.1〜1.0 |
|
作業温度°C |
-5〜60 |
-5〜60 |
|
体材 |
アルミニウム合金 |
アルミニウム合金 |
|
効果的な断面領域（CV） |
2.5mm²（0.14） |
19mm²（1.0） |
