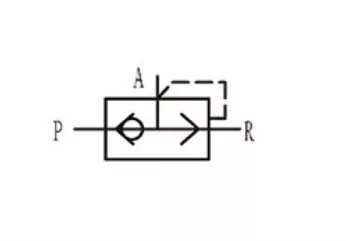

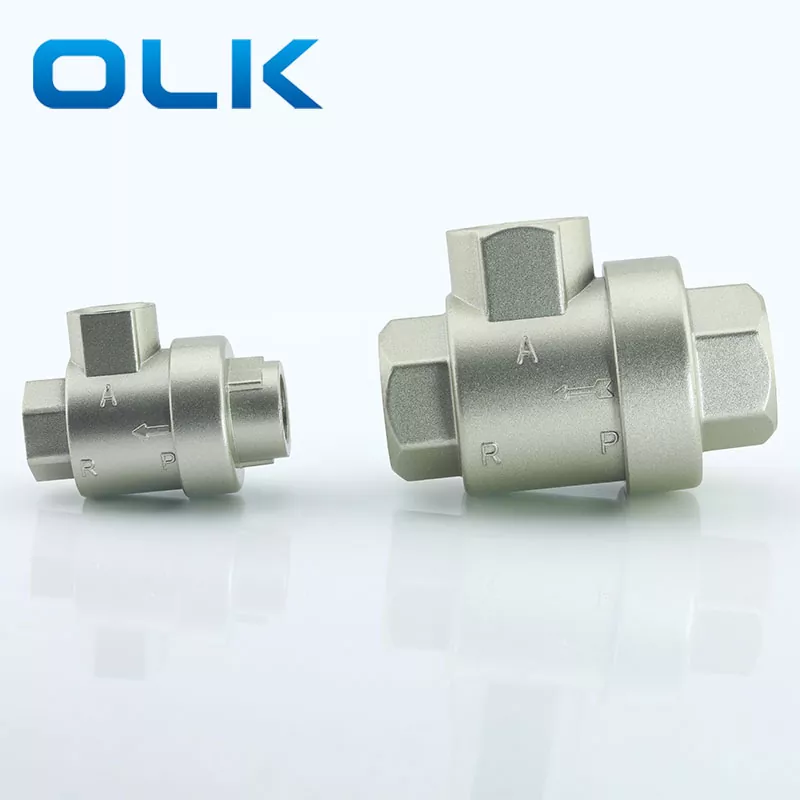

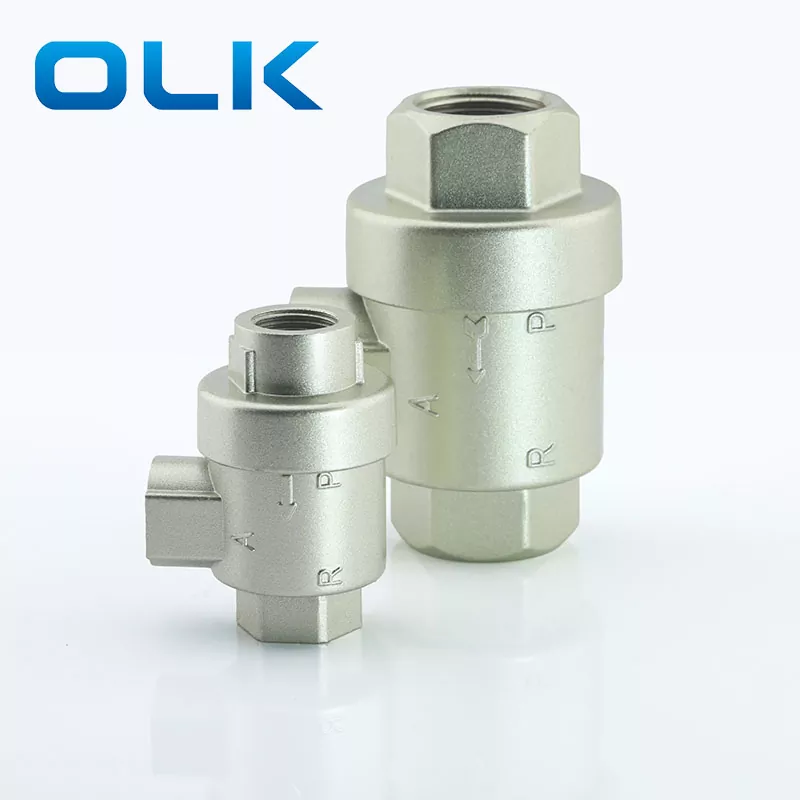

OLK XQクイックエキゾーストバルブは、入口圧力が特定の値に低下すると、出口から加圧ガスを自動的に排出するバルブです。入口に空気圧がある場合、バルブコア（片道シールリングまたはダイヤフラム）が開いて開き、排気ポートを閉じて出力を出力します。インレットが空になると、出口圧力がバルブのコアを押して入口を密閉し、出口ガスが排気ポートをすばやく排出します。 XQクイックエキゾーストバルブには、M5、G1/8、G1/4、G3/8、およびG1/2の5つの接続サイズオプションがあります。
XQクイックエキゾーストバルブは、空気圧コンポーネントとデバイスが迅速に排出する必要がある状況で使用されます。シリンダーと方向バルブの間に設置されている場合、シリンダーは方向バルブの代わりにXQクイックエキゾーストバルブを介して直接排出され、シリンダーの移動速度が大幅に増加します。この効果は、シリンダーとバルブの間のパイプラインが長い場合に特に顕著です。方向バルブ排気ポートが大きく、シリンダーとバルブの間の接続パイプが短い場合、クイック排気バルブの取り付けは不要です。
クイックエキゾーストを達成するには、クイック排気バルブの入口での圧力を迅速に空にする必要があるため、入口（方向バルブとクイック排気バルブの間）の排気通路は遮るものではありません。
XQクイックエキゾーストバルブを使用するときに、シリンダーが十分なクッション能力を持っていることを確認します。
| 注文コード： |
|
| XQ17 | 0600 |
| モデル：XQシリーズ3/2ウェイクイック排気バルブ | ポートサイズ： |
|
|
0600：G1/8 |
|
|
0800：G1/4 |
|
|
1000：G3/8 |
|
|
1500：G1/2 |
|
|
2000：G3/4 |
|
|
2500：G1 |
|
仕様 |
ポートサイズ |
Bore (mm) |
フロー（m³/min） |
耐久性（x10⁴サイクル） |
動作圧力範囲（MPA） |
応答時間 |
|
XQ-M5 |
M5 |
4 |
– |
200以上 |
0.12〜1.0 |
≤0.03 |
|
XQ170600 |
G1/8 |
6 |
≥0.3 |
≤0.03 |
||
|
XQ170800 |
G1/4 |
6 |
≥0.9 |
≤0.03 |
||
|
XQ171000 |
G3/8 |
8 |
≥2.5 |
≤0.04 |
||
|
XQ171500 |
G1/2 |
15 |
≥4.5 |
≤0.05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
