3V 4Vマニホールドバルブ

単一のバルブタイプに加えて、3Vまたは4Vの空気圧ソレノイドバルブであろうと、多くのソレノイドバルブをまとめることもできます。これは、3V 4Vマニホールドバルブまたはソレノイドバルブベースバスバーと呼ばれます。

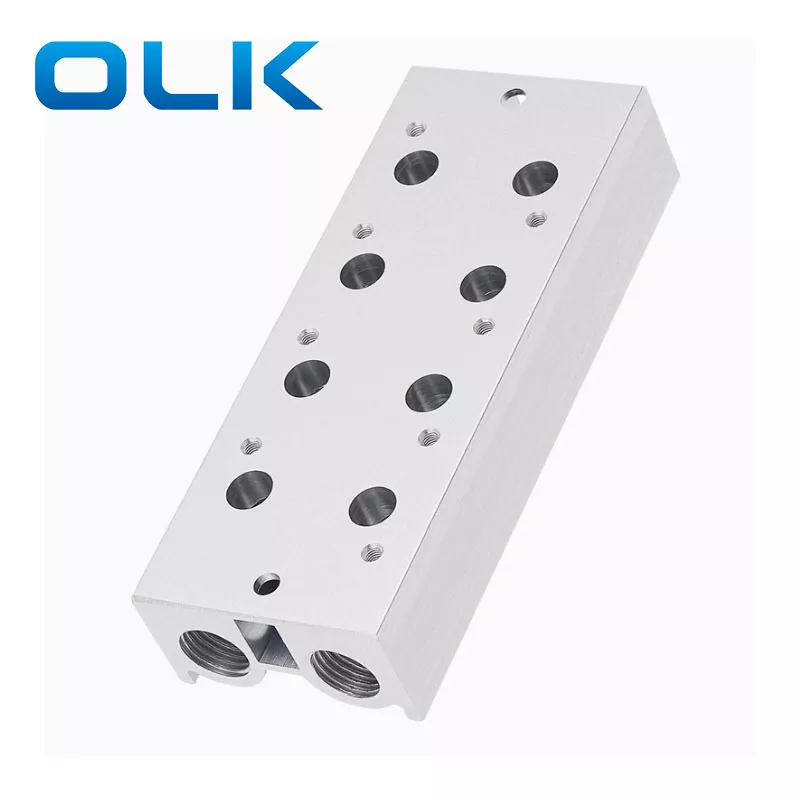

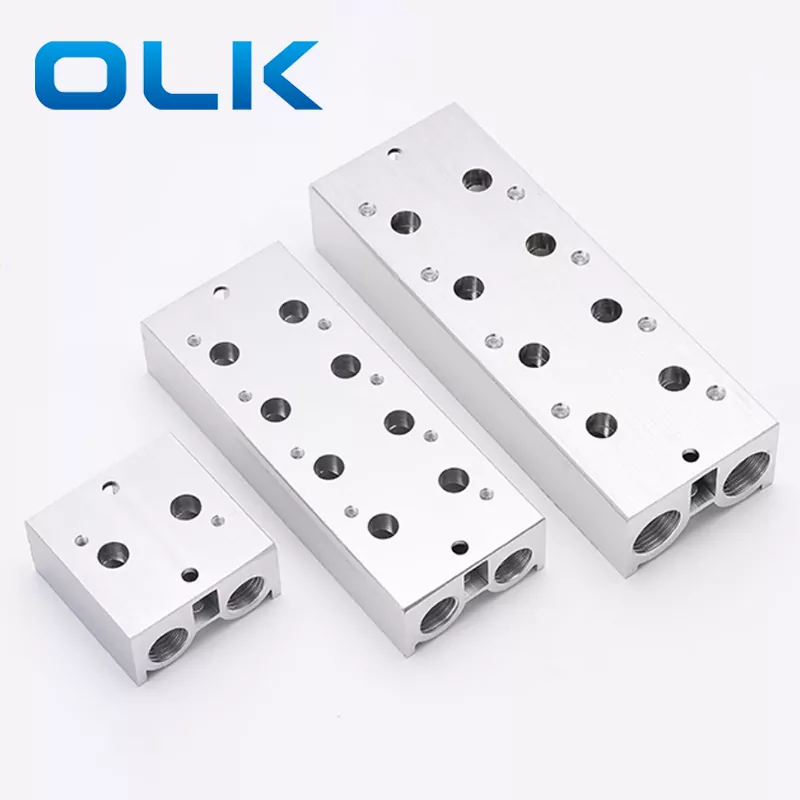

3V 4Vマニホールドバルブは、多くの空気経路を備えたプレートです。コンパクトなデザインがあります。 Solenoid Valve Base Busbarは、1つのマニホールドに2〜20個の空気圧ソレノイドバルブを設置できます。しかし、マニホールド上の位置の数を変更することはできません。

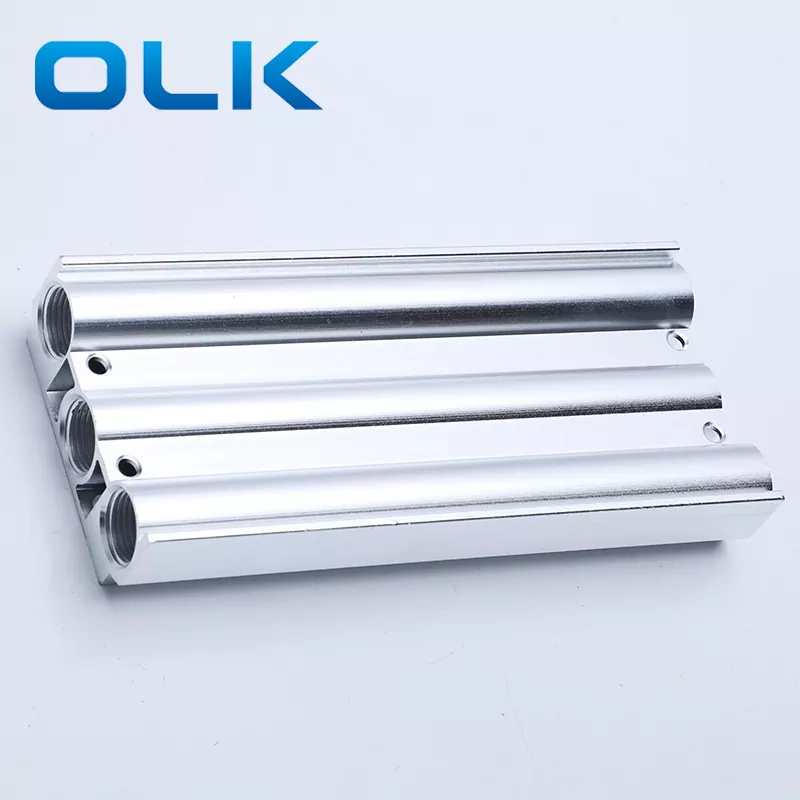

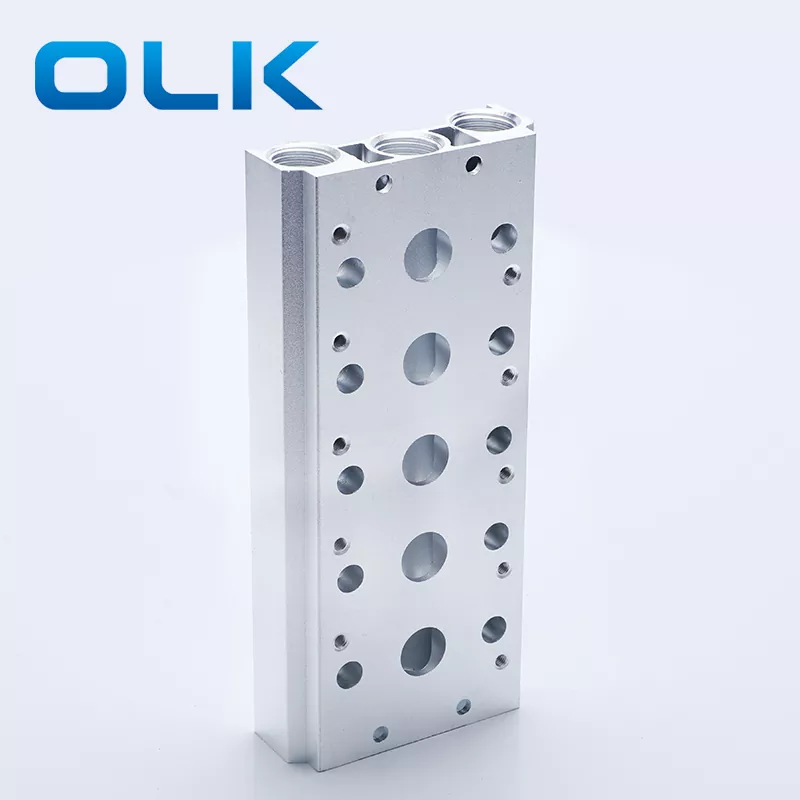

マニホールド上のすべての空気圧ソレノイドバルブは、同じ空気供給ポート（Pポート）と排気ポート（Rポート）を共有しています。3Vマニホールドバルブには、左側に1つの空気入り口と1つのエアコンセントがあります。右側に2つのプラグが設置されています。4Vマニホールドバルブには、中央に1つの空気入口、両側に2つの空気があります（左側）。右側に3つのプラグが取り付けられています。

排気ポートにサイレンサーまたはプラグを取り付けることができます。サイレンサーを使用する場合、小さな穴がブロックされていないことを確認する必要があります。

3V/4Vマニホールドソレノイドバルブ製品特性：

1.統一された一連の方向制御バルブをバルブグループに統合し、スペースとコストを節約できます。

2.統一された摂取量、排気、配線を備えているため、障害を簡単に見つけることができます。

3.組み合わせて柔軟性があり、強力な拡張性を備えており、接続された方向制御バルブの数の任意の組み合わせまたは拡大を可能にします

注意：

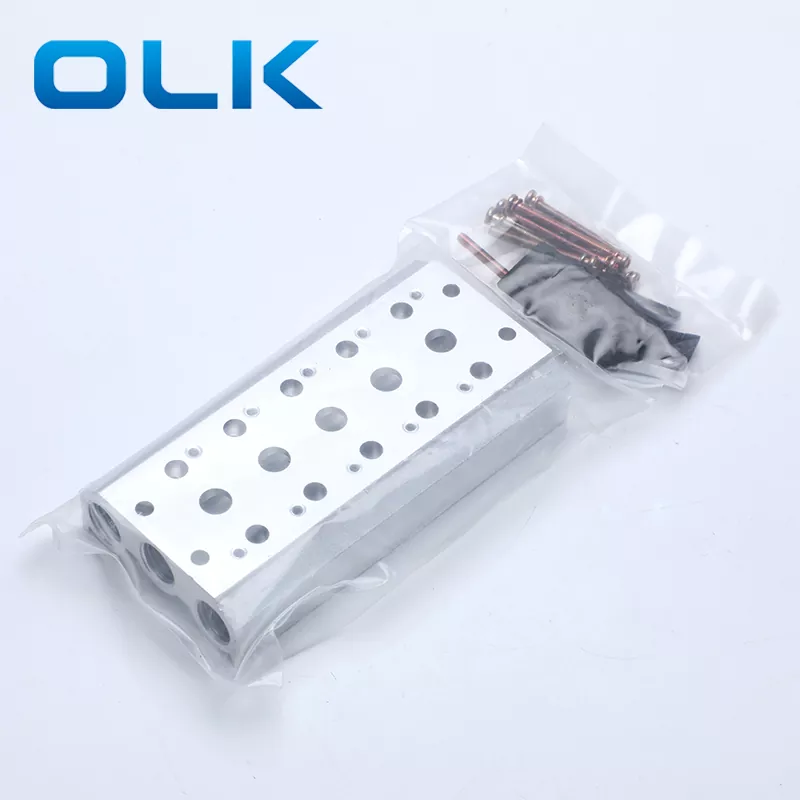

1.3Vマニホールドソレノイドバルブキットには、マニホールド、シール、ネジが含まれています。

2.3Vソレノイドバルブマニホールドブランクプレートキットには、ブランクプレートとネジが含まれています。

3.空気圧ソレノイドバルブとバルブプレートの間にガスケットを設置する場合、空気の漏れを避けるために、突出部品を下向きに設置する必要があります。

FAQ：

1.ソレノイドバルブ基の空白プレートの機能は何ですか？

シール未使用の位置：空白プレートは、ソレノイドバルブが現在取り付けられていないバルブマニホールドの予約位置を覆うために使用され、空気の漏れとほこりや破片の侵入を防ぎます。空白のプレートにより、マニホールド全体を交換する必要なく、将来の拡張や再構成を容易にすることができ、メンテナンスコストを削減します。特定のケースでは、空白プレートを使用して、安全のために特定のチャネルを分離するか、システムのセクションが一時的に使用されていない場合にも使用できます。

2。3V 4Vマニホールドバルブの配管タイプ

単一の空気圧バルブまたはソレノイドバルブベースバスバーには、外部チューブを備えた2種類の配管があります：直接配管とベース配管。
