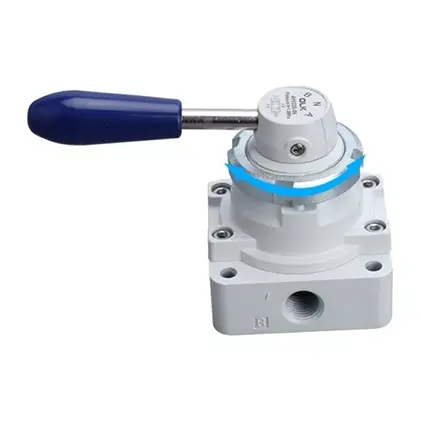

オウレイカイ（OLK）4HVシリーズは、手動レバーの回転により二方4ポート・三方4ポートの手動弁が切り替わり、感触が良くスムーズな操作が可能です。
4HV手動バルブは有効流量面積が大きく、圧力損失が低いため、流体移送時のエネルギー消費量の削減と効率の向上に貢献します。さらに、パネル取り付けと底面取り付けの 2 つの取り付けタイプから選択できます。パネル取り付けには取り付けナットが付属しています。
全体として、Ouleikai (OLK) 4HV マニュアル バルブは、さまざまな産業分野で広く使用されている高性能で使いやすいコントロール バルブです。 4HV マニュアルバルブの詳細については、関連製品のマニュアルを参照するか、専門の技術者に相談することをお勧めします。
1. 滑らかで軽い回転と良好な触感、正確な位置決め：
2. 有効流路面積が大きく、圧力損失が低い。
3. 有効流路面積が大きい。
4. パネル設置と底面設置の 2 つの設置方法が利用可能です。パネルへの取り付けには取り付けナットが付属しています。
|
注文コード |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
モデル |
シリーズ |
位置 |
|
接続口径 |
インストールタイプ: |
|
4HV：4HVシリーズ手動手動回転弁 |
2:200シリーズ |
24:2/4ポート |
|
06:PT1/8 |
空白 |
|
|
3:300シリーズ |
34:3/4ポート |
|
08:PT1/4 |
S:パネル取付（バルブナット付） |
|
|
4:400シリーズ |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
作動媒体 |
空気（40μm以上のフィルターで濾過） |
|
アクション |
ハンドコントロール |
|
潤滑 |
不要 |
|
使用圧力範囲 MPa(psi) |
0〜1.0(〜145) |
|
耐圧保証 |
1.5MPa(215psi) |
|
使用温度℃ |
-20〜70 |
|

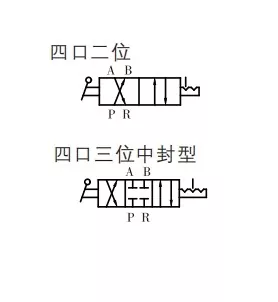

モデル |
ポート径 |
ポジションの数 |
有効断面積 mm² (CV値) |
|
4HV210-06 |
PT1/8 |
2ポジション4ウェイ |
14.0(0.78) |
|
4HV230-06 |
PT1/8 |
三四方 |
14.0(0.78) |
|
4HV210-08 |
PT1/4 |
2ポジション4ウェイ |
14.0(0.78) |
|
4HV230-08 |
PT1/4 |
三四方 |
14.0(0.78) |
|
4HV310-08 |
PT1/4 |
2ポジション4ウェイ |
30.0(1.67) |
|
4HV330-08 |
PT1/4 |
三四方 |
30.0(1.67) |
|
4HV310-10 |
PT3/8 |
2ポジション4ウェイ |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
三四方 |
33.0 (1.83) |
|
4hv410-15 |
PT1/2 |
2ポジション4ウェイ |
88.0(4.89) |
|
4HV430-15 |
PT1/2 |
三四方 |
88.0(4.89) |
|
4hv410-20 |
PT3/4 |
2ポジション4ウェイ |
95.0(5.27) |
|
4HV430-20 |
PT3/4 |
三四方 |
95.0(5.27) |
|

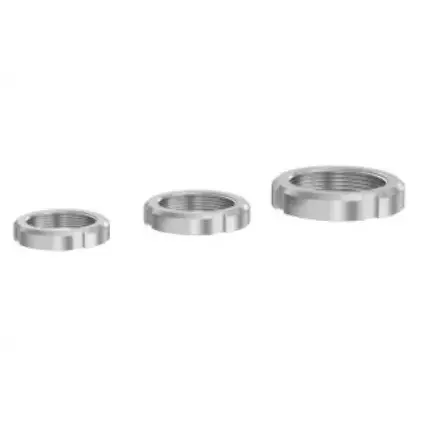

モデル： |
糸： |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK 空気圧ハンドロータリーバルブ – 5 モデルの比較 |
|||||||||
|
写真 |
|
|
|
|
|
|
|
|
|
|
オルクモデル |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
位置 |
2ポジション4ウェイ |
|
3ポジション4ウェイ |
|
3ポジション4ウェイ |
|
3ポジション4ウェイ |
|
3ポジション4ウェイ |
|
|
3ポジション4ウェイ |
|
|
|
|
|
|
|
|
|
接続口径 |
RC1/8、1/4、3/8、1/2、3/4 |
|
PT1/4 |
|
PT1/4、PT3/8、PT1/2 |
|
PT1/4、PT3/8、PT1/2 |
|
G1/4 |
|
製品の特徴 |
パネル取付 |
|
A: 四角形インターフェース B: 両面インターフェース、下部で音響減衰あり |
|
|
|
|
|
無記入：片側に1つの穴 L：反対側に2つの穴；D：底面に4つの穴； |
|
|
|
|
|
|
|
|
|
|
|
|
ハンドル |
取り外し可能なハンドル |
|
取り外し可能なハンドル |
|
取り外し可能なハンドル |
|
取り外し不可/プラスチックハンドル |
|
取り外し可能なハンドル、火傷防止ハンドル |
|
|
|
|
|
|
|
|
|
|
|
|
ベースの寸法 |
200シリーズ:62mm |
|
61.3mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
4HVハンドコントロールバルブの特長は何ですか？
4HVハンドバルブはパネル取付も可能です。
4HVマニュアルバルブでは何ポジションまで選択できますか？
2ポジション4ウェイと3ポジション4ウェイの2タイプが選択可能です。
