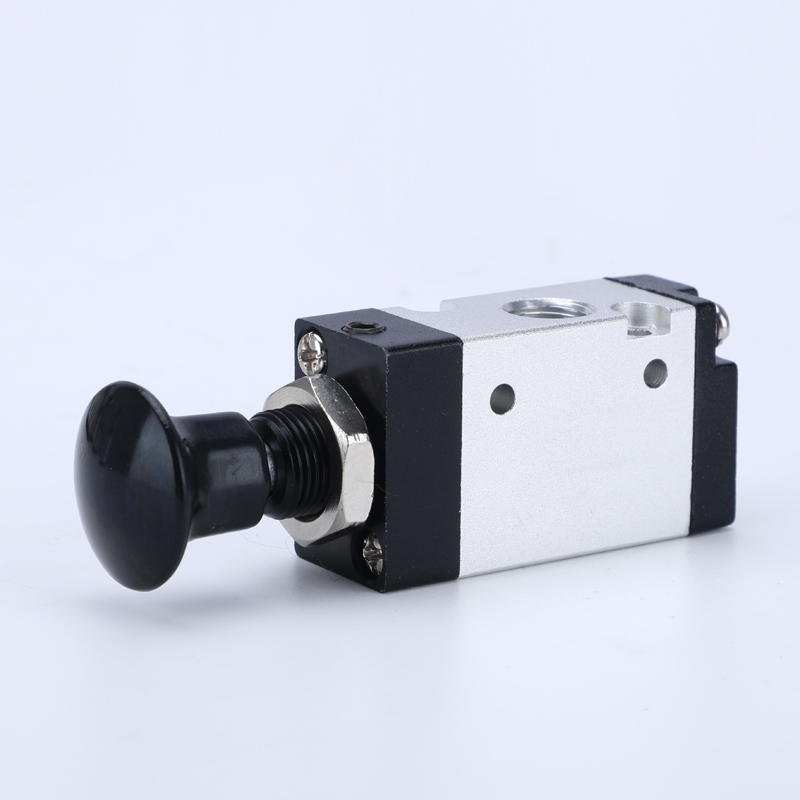

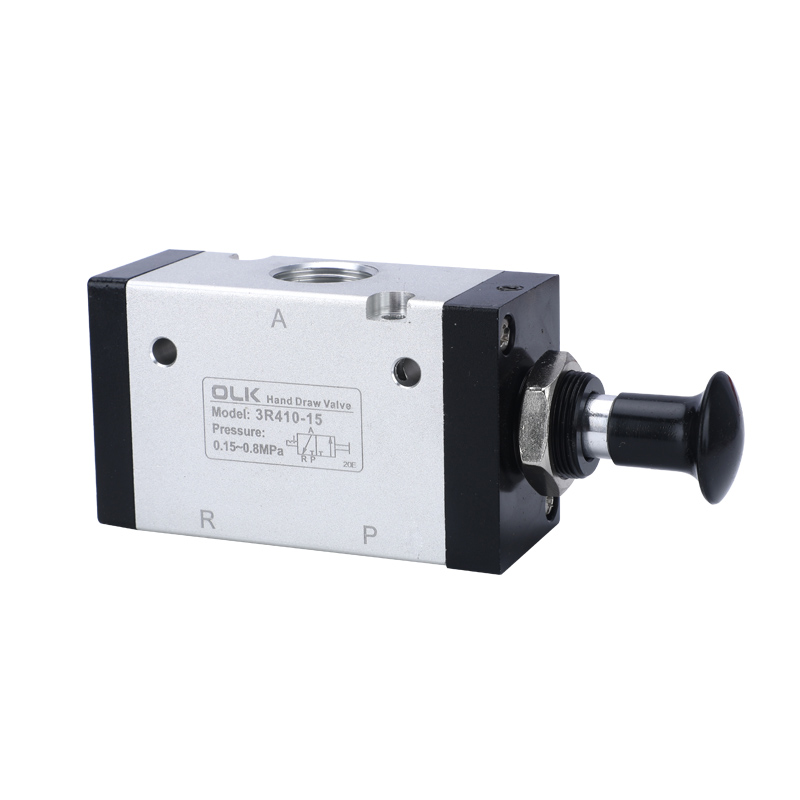

欧麗会（OLK）は2003年よりAIR TACタイプ3Lシリーズハンドバルブの代替となる3Rシリーズハンドレバーバルブを生産しております。 3R手動バルブは直接手動操作で方向を制御します。二方三方バルブには、入口、出口、排気ポートが 1 つずつあります。注入口には空気中の不純物を除去するフィルタースクリーンが装備されており、シールリングの汚染や空気漏れを防ぎます。アルミニウム製のバルブ本体表面はサンドブラスト処理されており、インターフェースにはバリがなく、複数のパイプ径 (M5、G1/8、G1/4、G3/8、G1/2) から選択できます。
シンボル：
| 注文コード: |
|||
| 3R | 2 | 10 | 08 |
| モデル： | シリーズ： | 関数： | ポートサイズ: |
| 3R:3/2方ハンドバルブ | 1:100シリーズ | 10:2 ポジション | 100シリーズ:06:G1/8 |
|
|
2:200シリーズ |
|
200シリーズ:06:G1/8 |
|
|
3:300シリーズ |
|
200シリーズ:08:G1/4 |
|
|
|
|
300シリーズ:08:G1/8 |
|
|
|
|
300シリーズ:10:G3/8 |
1. 手動操作、軸と同軸で簡単かつ正確な位置決めが可能で、信頼性が保証されます。
2. シール性に優れたピストン式構造で、小型・軽量で組立が容易です。
3. 特殊な技術で加工された内部穴により、摩擦抵抗が最小限に抑えられ、寿命が長くなります。
4. オイル潤滑が不要です。
5. 複数の取り付け位置で簡単に取り付けられ、便利に使用できます。
|
作動媒体 |
空気（40μm以上のフィルターで濾過） |
|
アクション |
手動ダイレクトアクション |
|
ポジションの数 |
2ポジション3ウェイ |
|
潤滑 |
不要 |
|
使用圧力範囲 MPa(psi) |
0〜0.8(0〜114) |
|
耐圧保証 |
1.5MPa (215psi) |
|
使用温度℃ |
-20〜70 |
|
本体材質 |
アルミニウム合金 |
|
モデル |
ポート径 |
流れ断面積 mm² (CV値) |
|
3R110-M5 |
M5 |
5.5(0.3) |
|

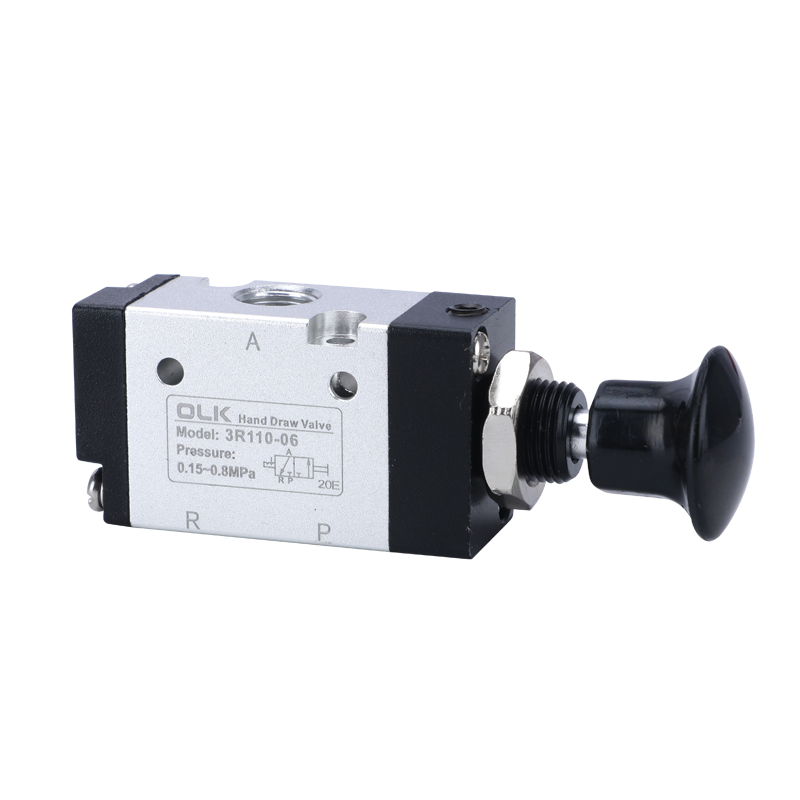

3R110-06 |
G1/8 |
12.0(0.67) |
|
3R210-06 |
G1/8 |
14.0(0.78) |
|

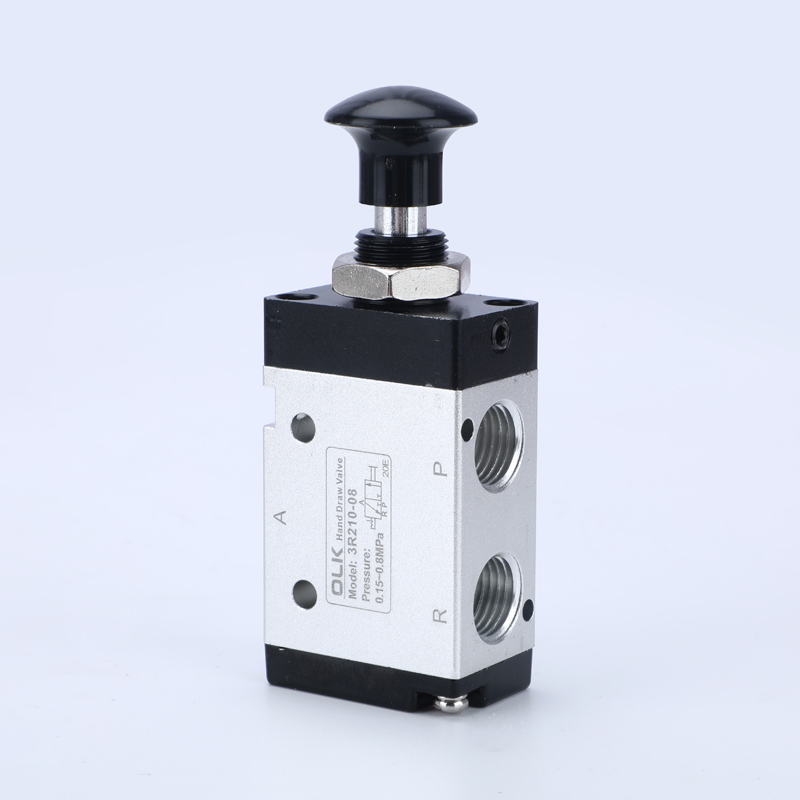

3R210-08 |
G1/4 |
16.0(0.89) |
|
3R310-08 |
G1/4 |
25.0(1.39) |
|

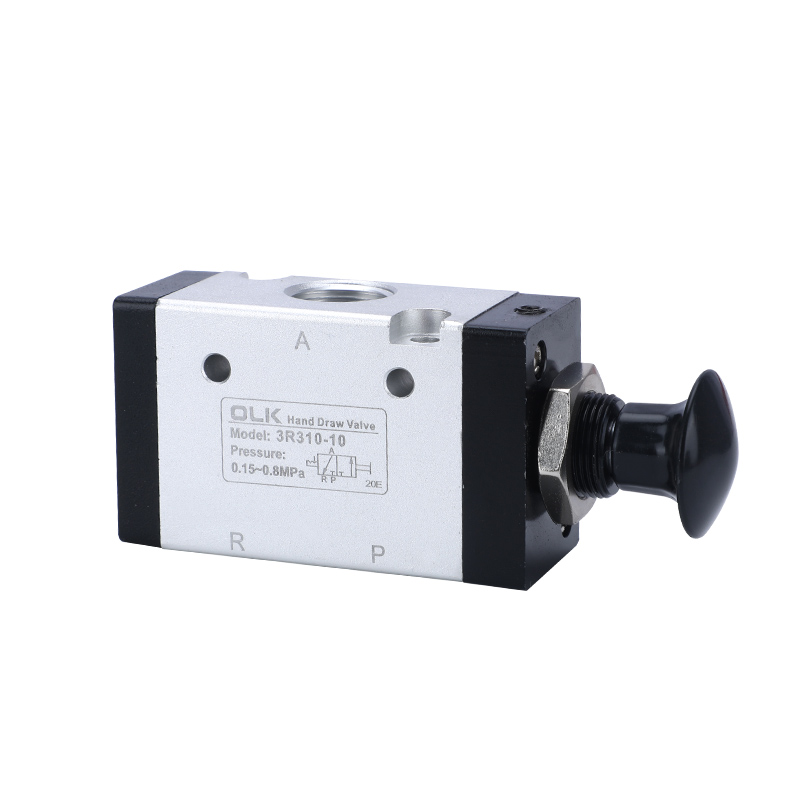

3R310-10 |
G3/8 |
30.0(1.67) |
