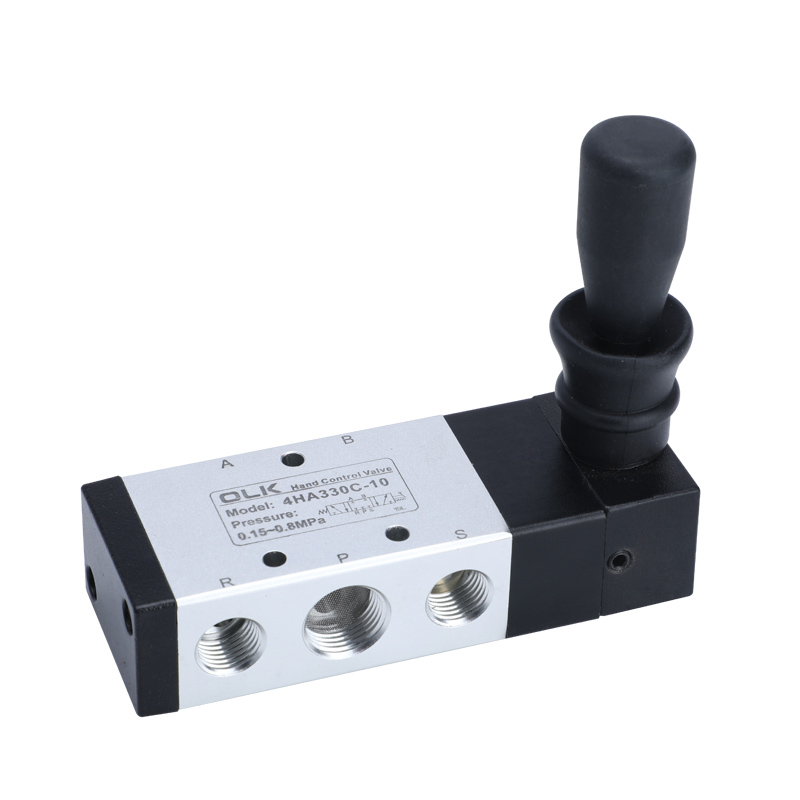

4Hシリーズレバーバルブ5方

Model:4H230

4H シリーズレバーバルブ 5 ウェイの専門メーカーとして、当社の工場から 4H シリーズレバーバルブを安心してご購入いただけます。OLK は最高のアフターサービスとタイムリーな納品を提供します。

お問い合わせを送信

製品説明

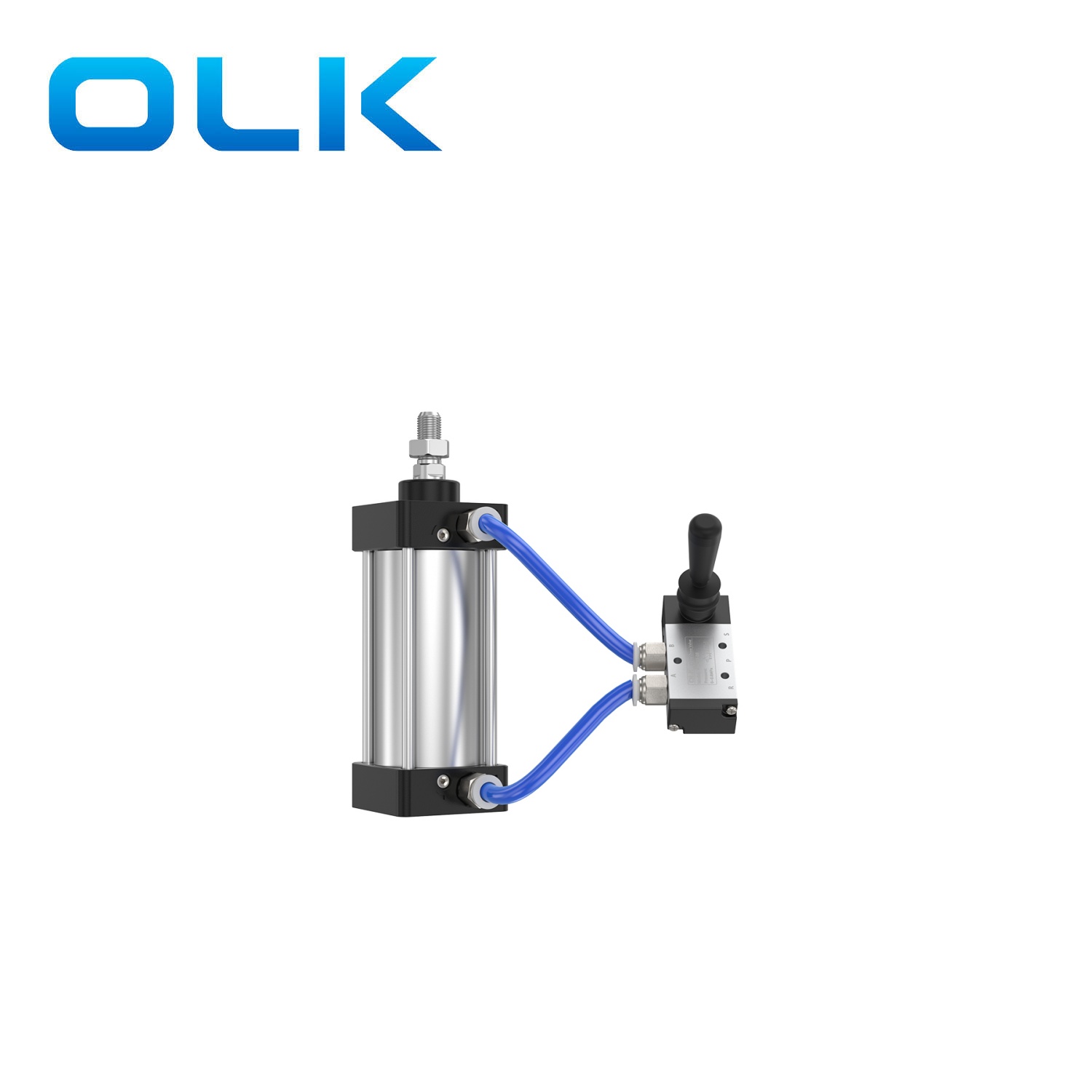

Ouleikai (OLK) 4H シリーズレバーバルブ 5 ウェイは、複雑な電気制御コンポーネントを使用せずにシンプルで信頼性の高い操作を提供し、基本的な空気圧制御シナリオに対する高い信頼性と適合性を保証します。ユーザーは、実際のニーズに応じてハンドレバーバルブを操作することで、ガスの流れの方向を調整できます。

4H シリーズレバーバルブ適用シナリオ: 実験室用空気圧システム、研究機器などの実験室アプリケーション。

注意事項：使用中にガス漏れやバルブ詰まりなどの異常が発生した場合は、直ちに使用を中止し、アフターサービスについてOLK社営業担当までご連絡ください。

シンボル：

注文コード
4時間	2	30℃	08
モデル：	コード：	バルブタイプ:	ポートサイズ:
4H:マニュアルリセットレバーバルブハンドバルブ	2:200シリーズ	10:5/2ウェイバルブ	200シリーズ:06:G1/8

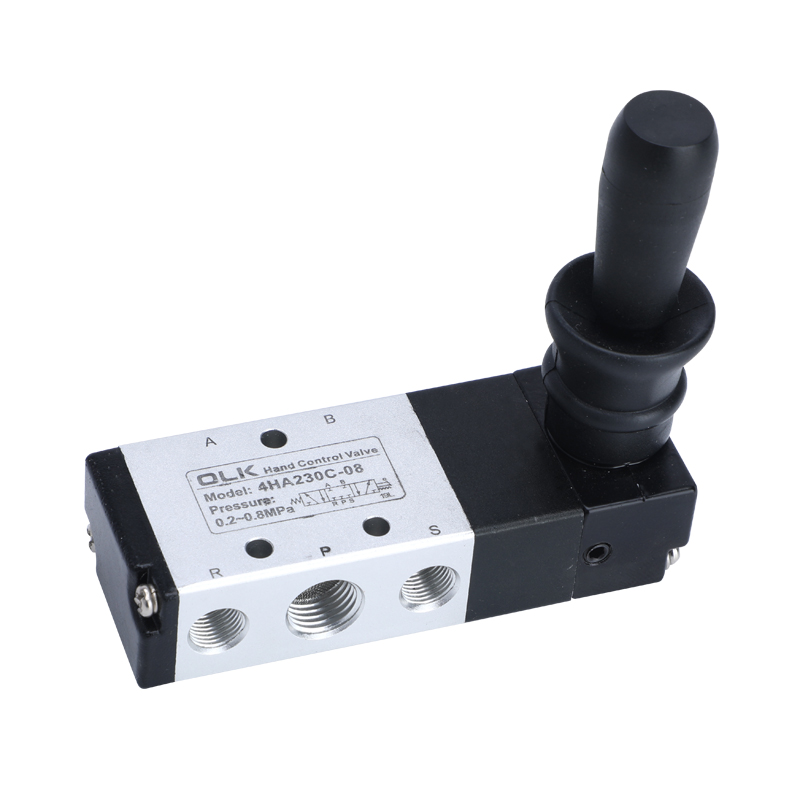

4HA:スプリングリターンレバーバルブハンドバルブ	3:300シリーズ	30C:5/3ウェイ、3ポジションクローズドセンター	200シリーズ:08:G1/4
		30E:5/3ウェイ、3ポジションエキゾーストセンター	300シリーズ：08：G1/8
		30P:5/3ウェイ、3ポジションプレッシャーセンター	300シリーズ：10：G3/8

OLK 4Hシリーズ 2/5・3/5ハンドレバーバルブ製品の特徴

1.手動操作、スムーズな作動、正確で信頼性の高い位置決め。

2.ピストン式構造、優れたシール性、コンパクトサイズ、軽量、取り付けと分解が簡単。

3. 内穴は特殊な技術で加工されており、摩擦抵抗が低く、長寿命です。

4. オイル潤滑の必要はありません。

5. パネル設置機能、簡単で便利な設置、さまざまな顧客のニーズに対応します。

OULEIKAI 4H レバーバルブの取り付けと使用方法

1）5ポート3位置手動復帰マニュアルバルブはばね鋼球の位置決めを採用しており、切替が容易です。操作時に無理な力が加わると制御位置が狂ったり、意図しない動作をする場合がありますのでご注意ください。

2) パネルに取り付ける場合は、状況に応じてスペーサを取り外すか保持することができます。

3) さまざまな設置方法については、図を参照してください。

特記事項：パネルを固定する際は、取付板の厚みと取付穴の径を考慮してください。

4H シリーズレバーバルブ 5 方一般パラメータ

作動媒体	空気（40μm以上のフィルターで濾過）
アクション	マニュアルダイレクトコントロール
潤滑	不要
使用圧力範囲 MPa(psi)	0〜0.8(0〜114)
耐圧保証	1.5MPa (215psi)
使用温度℃	-20〜70
本体材質	アルミニウム合金

4H シリーズレバーバルブ 5 ウェイさまざまなパラメータ

モデル	ポート径	ポジションの数	流れ断面積 mm² (CV値)

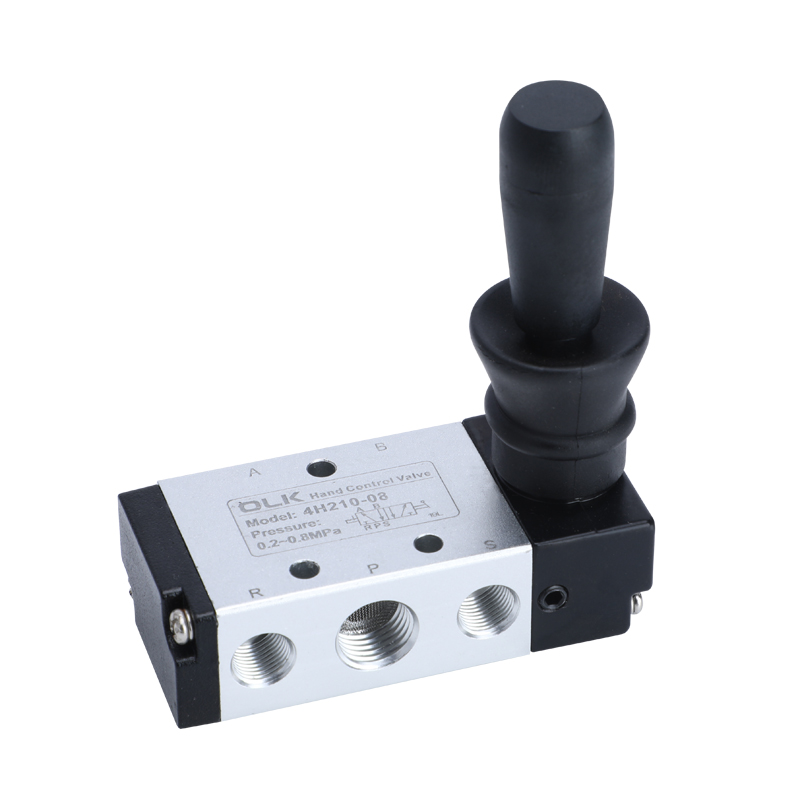

4H210-06	吸気=排気=G1/8	2ポジション5way	14.0(0.78)
4H230C-06	吸気=排気=G1/8	3ポジション5ウェイ	12.0(0.67)
4H230E-06	吸気=排気=G1/8	3ポジション5ウェイ	12.0(0.67)
4H230P-06	吸気=排気=G1/8	3ポジション5ウェイ	12.0(0.67)
4H210-08	吸気=排気=G1/4	2ポジション5way	16.0(0.89)
4H230C-08	吸気=排気=G1/4	3ポジション5ウェイ	12.0(0.67)
4H230E-08	吸気=排気=G1/4	3ポジション5ウェイ	12.0(0.67)
4H230P-08	吸気=排気=G1/4	3ポジション5ウェイ	12.0(0.67)
4H310-08	吸気=排気=G1/4	2ポジション5way	25.0(1.39)
4H330C-08	吸気=排気=G1/4	3ポジション5ウェイ	18.0(1.00)
4H330E-08	吸気=排気=G1/4	3ポジション5ウェイ	18.0(1.00)
4H330P-08	吸気=排気=G1/4	3ポジション5ウェイ	18.0(1.00)

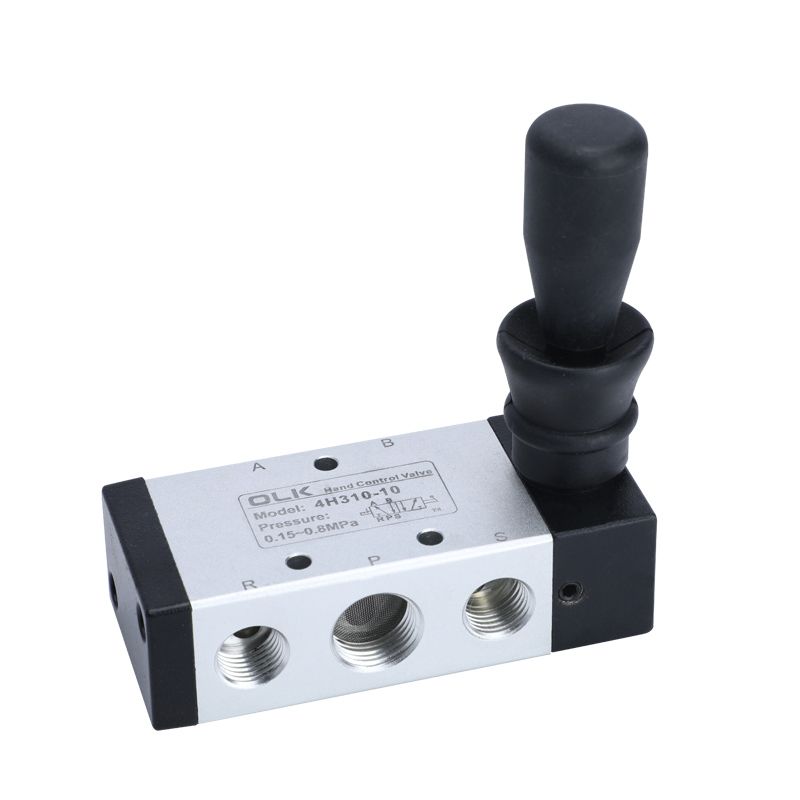

4H310-10	入口=出口=G3/8 排気=G1/4	2ポジション5way	30.0(1.67)
4H330C-10	入口=出口=G3/8 排気=G1/4	3ポジション5ウェイ	18.0(1.00)
4H330E-10	入口=出口=G3/8 排気=G1/4	3ポジション5ウェイ	18.0(1.00)
4H330P-10	入口=出口=G3/8 排気=G1/4	3ポジション5ウェイ	18.0(1.00)
