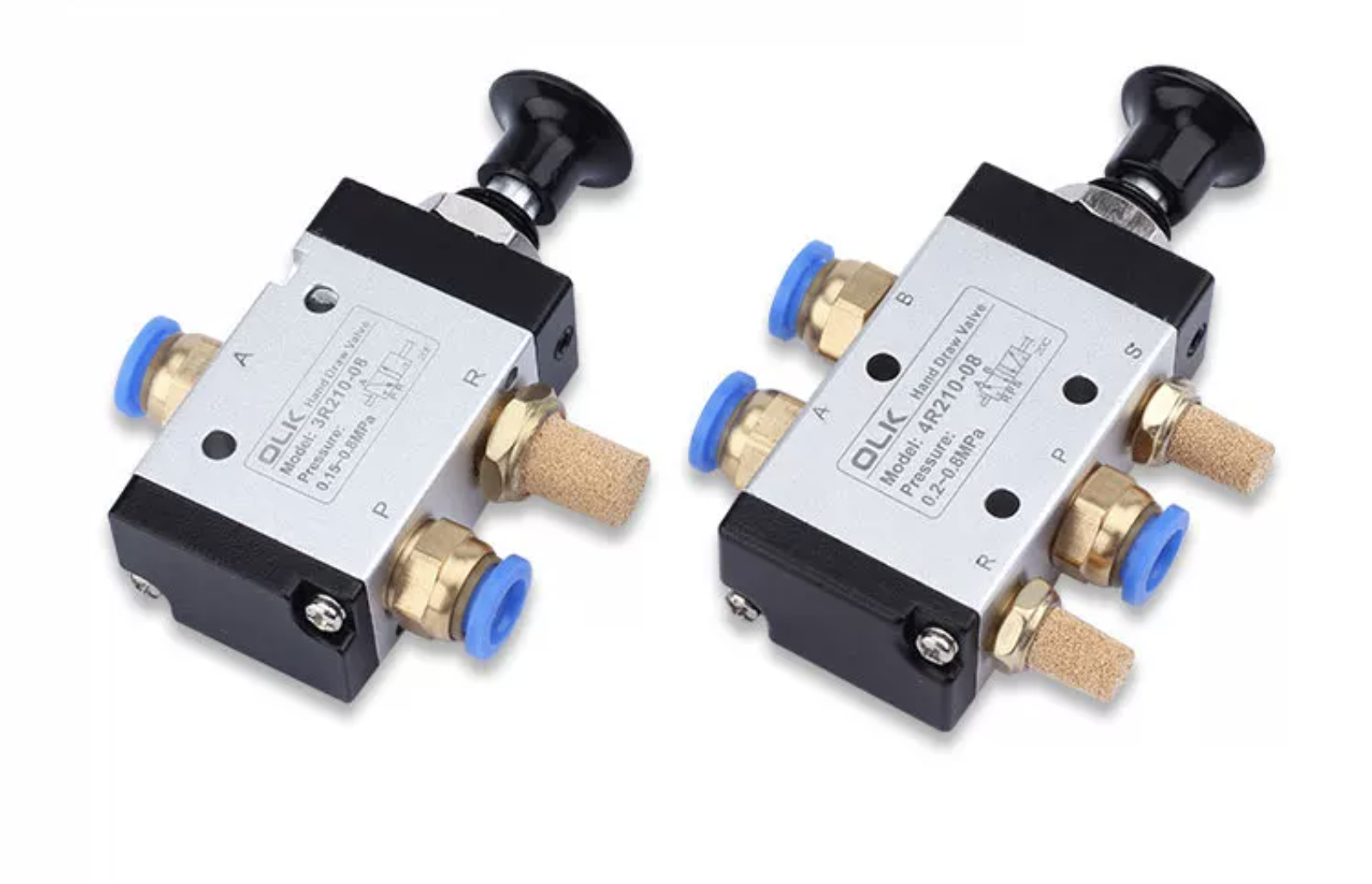

Ouleikai (OLK) 4R シリーズ手動バルブ 5 ウェイは 2/5 設計を採用しており、さまざまな空気圧システムの要件に適したさまざまなガスの制御と切り替えを可能にします。ハンドプル操作により方向変更が制御されるため、オペレーターはガスの流れの方向を自由度の高い手動制御に便利です。
注: 製品の安全性と安定性への影響を避けるため、ハンドプルバルブの定格使用圧力範囲を超えないようにしてください。使用シナリオ: 実験室用ガス システムおよび同様の用途でのガス制御に使用されます。
シンボル：
注文コード:
4R
2
10
08
モデル：
シリーズ
関数：
ポートサイズ:
4L:5/2ハンドバルブ
1:100シリーズ
10:2の位置
100シリーズ:06:G1/8
2:200シリーズ
200シリーズ:06:G1/8
3:300シリーズ
200シリーズ:08:G1/4
300シリーズ:08:G1/8
300シリーズ:10:G3/8
|
作動媒体 |
空気（40μm以上のフィルターで濾過） |
|
アクション |
手動ダイレクトアクション |
|
潤滑 |
不要 |
|
使用圧力範囲 MPa(psi) |
0〜0.8(0〜114) |
|
耐圧保証 |
1.5MPa (215psi) |
|
使用温度℃ |
-20〜70 |
|
本体材質 |
アルミニウム合金 |
|
モデル |
ポート径 |
流れ断面積 mm² (CV値) |
|
4R110-M5 |
M5 |
5.5(0.3) |
|
4R110-06 |
G1/8 |
12.0(0.67) |
|
4R210-06 |
G1/8 |
14.0(0.78) |
|
4R210-08 |
G1/4 |
16.0(0.89) |
|
4R310-08 |
G1/4 |
25.0(1.39) |
|
4R310-10 |
G3/8 |
30.0(1.67) |
|
4R410-15 |
G1/2 |
50.0(2.79) |
