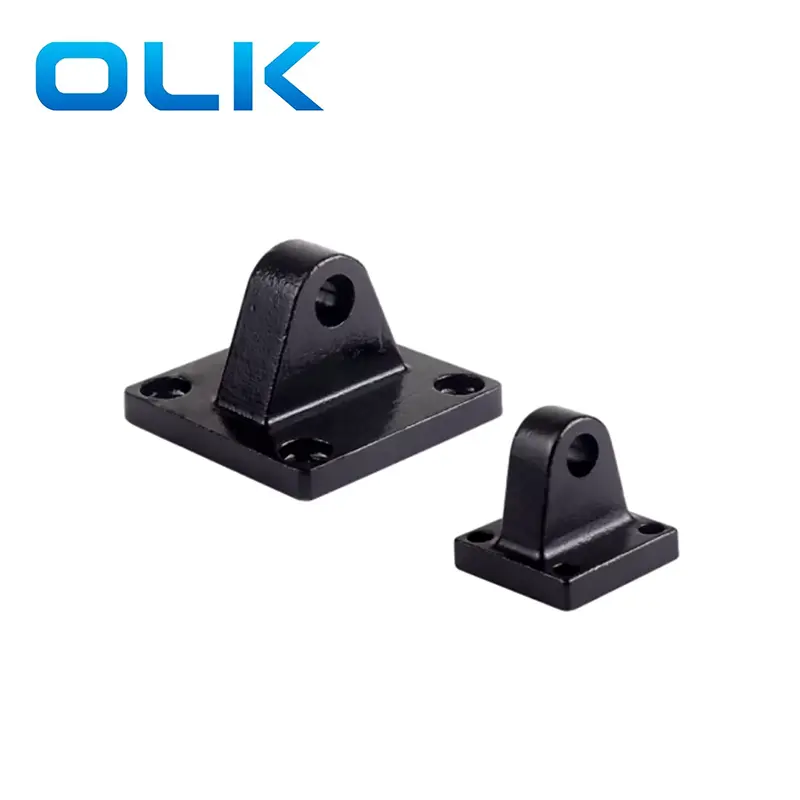

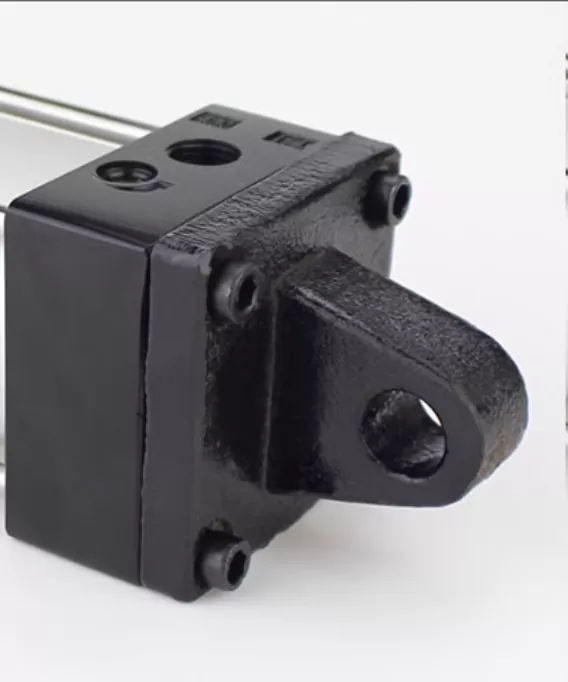

SCシリーズの標準的な空気圧シリンダーで使用されるOlk Iron Ca ClevisブラケットSC空気圧シリンダーのテールサイドに設置されたリア取り付けブラケット、リアクレビスマウントCAクレビスブラケットは、回転するサポートインスタレーションアクセサリの種類に属し、SCシリンダーがSCシリンダーが簡単な範囲内に潜んでいます。全体として、CAは、ボアサイズの空気圧シリンダーと光荷重が少ない状況により適しています。
CAリアマウントブラケット自動化機器、木工機械、フロントエンドの明確な設置を必要とするコンベアシステムなどのアプリケーションシナリオに適しています。
|

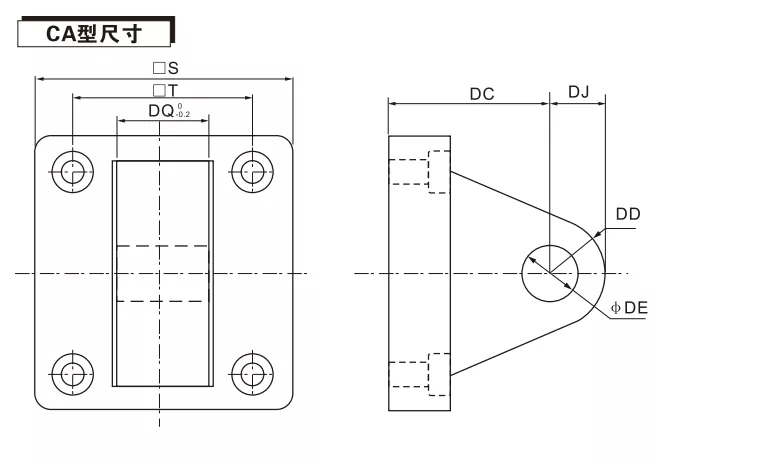

コード /ボアの直径 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
|
DC |
34 |
34 |
34 |
34 |
48 |
48 |
50 |
55 |
60 |
|
DD |
14 |
14 |
15 |
15 |
20 |
20 |
25 |
30 |
30 |
|
の |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
DJ |
14 |
14 |
15 |
15 |
20 |
20 |
33 |
35.5 |
37 |
|
DQ |
16 |
20 |
20 |
20 |
32 |
32 |
69.7 |
89.7 |
89.7 |
Ca clevisブラケットで使用できますか？
4つのネジ穴の設置位置は固定されており、SCシリンダーにのみ使用できます。
SCシリンダーにCACILINDER CLEVISマウントを設置する方法は？
SCシリンダーの下部にある4つのネジ穴と4つのネジを整列し、ネジで位置を固定し、最後に各ねじれ穴を順番に締めます
CAとCBの違いは何ですか？
どちらもSCシリンダーの底部取り付けコンポーネントに属し、構造と使用法の違いのみがあります。
どの労働条件下でCAを選択しますか？
シリンダーの設置スペースは制限されており、より便利なインストール方法が必要な場合は、CAを推奨できます。
