FAフランジマウントは、SCシリーズの標準的な空気圧シリンダーに使用されるフロントマウントブラケットです。シリンダーボディを修正して、ピストンの荷重と動きの方向が同じ軸または平行になります。

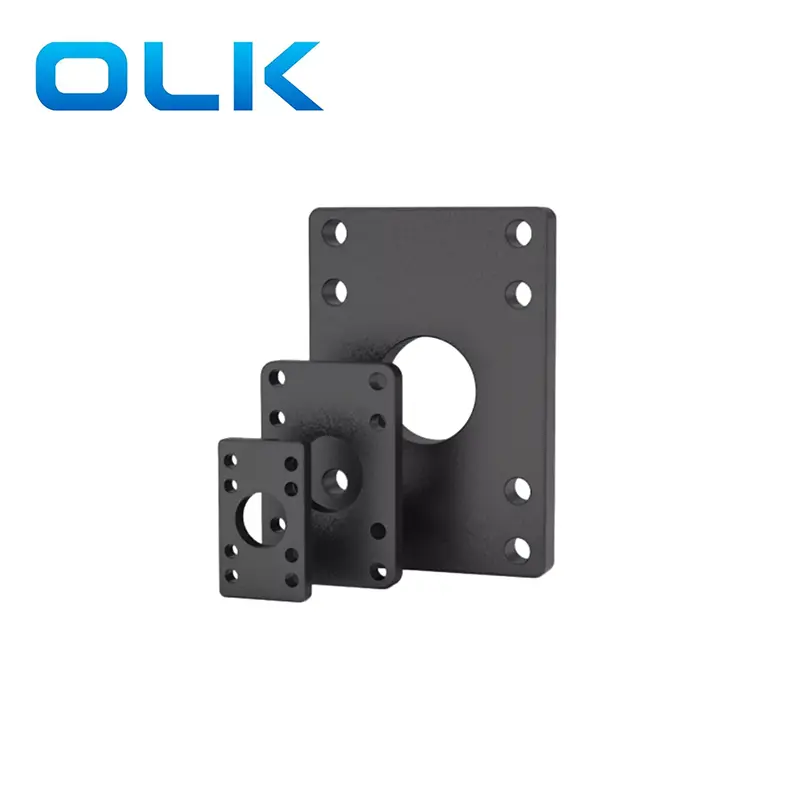

Fa Flange Mountは、取り付け穴がある黒い長方形のフラットで、SCシリーズの空気圧シリンダーが非ロッド端から機械および表面にしっかりと固定されています。ISO15552またはISO 6431シリンダーの取り付け標準に準拠しています。
アプリケーション：フロントエンドにブラケットまたはロボットアームを備えた機器を設置し、通常は自動マシンの設置穴と同じ飛行機に設置するためのFAフロントフランジシリンダーブラケットの適合性により。したがって、次のようにいくつかの典型的なアプリケーションシナリオがあります
パッケージングマシン：正確なストローク制御を備えた固定位置線形動き。
自動化機器：垂直または水平の位置にあるシリンダーの安定した取り付け。
マテリアルハンドリング：シリンダーをしっかりとボルトで固定する必要がある備品で使用されます。
機械加工ステーション：横方向の動きを必要とするアクションを押したり、押したり、固定したりするため。
テストリグとコントロールユニット：再現性に不可欠な剛性シリンダーポジショニングが不可欠です。
|
SC |
63 |
X |
50 |
- |
S |
- |
FA |
|
SCシリーズ標準の肺炎シリンダー |
ボアサイズ |
|
脳卒中 |
|
S：磁気 |
|
FA：FAフランジマウント付きシリンダーヘッド |
|
|
|
|
|
|
空白：非 |
|
|
|

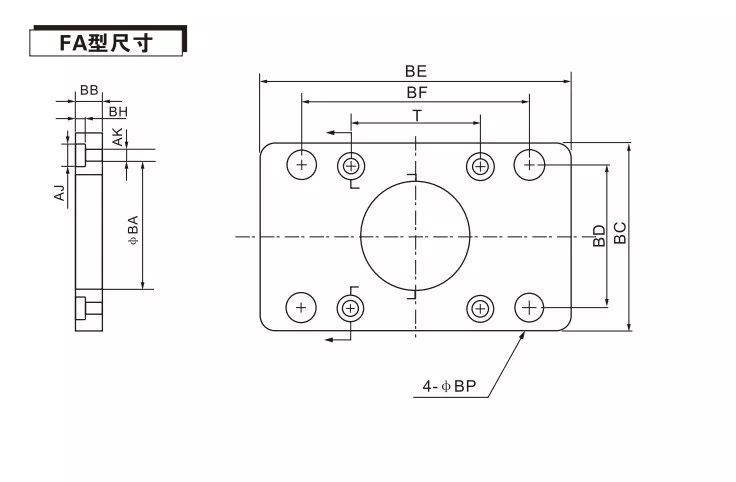

コード /ボアの直径 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
BB |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
紀元前 |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
なれ |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
そして |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
BP |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
FAフロントフランジシリンダーブラケットは、使用するために他のシリンダーと一致できますか？
異なるシリンダーの設置穴には異なる位置があり、一致するFAフランジプレートを使用する必要があります。このFAシリーズフランジプレートは、SCシリーズ標準シリンダーでのみ使用できます。
olk fa frangeマウントとfbリアフランジで異なるwhtats

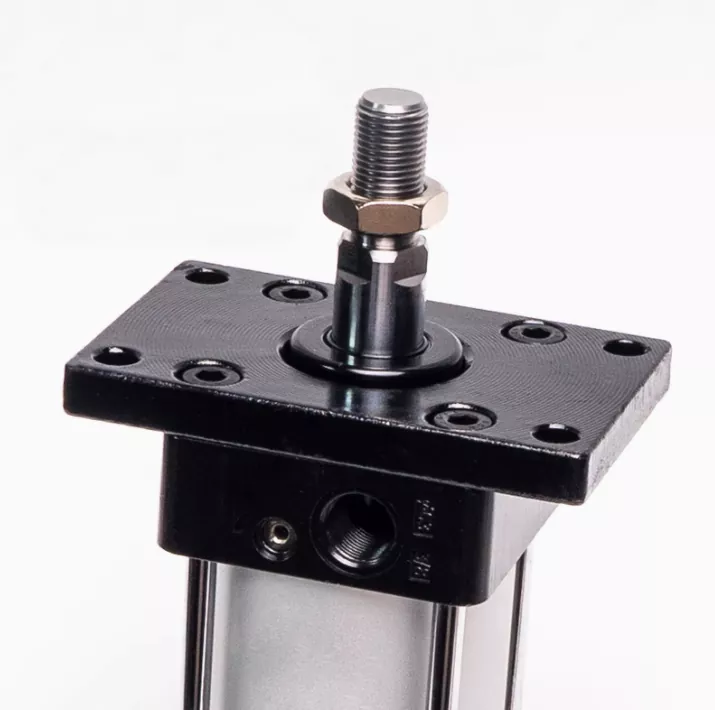

FAフロントフランジ：シリンダーのフロントエンドを機器に接続し、設置中にピストンロッドを外側に向けます。機器のフロントエンドおよびロードプッシュシナリオで一般的に使用されます。
FBリアフランジ：シリンダーの後端を機器に接続し、ブラケットの後ろにシリンダー本体を隠します。シリンダー本体を固定し、その位置が維持される状況に適しています。
