シリンダー磁気スイッチ

Olk Pneumaticは、中国のプロのシリンダー磁気スイッチメーカーとサプライヤーの1つです。当社の製品には工場の在庫があり、当社からの卸売シリンダー磁気スイッチへようこそ。

お問い合わせを送信

製品説明

シリンダー磁気スイッチは、エアシリンダーストロークの位置を検出するために使用されます。マシン制御バルブやストロークスイッチ、ストロークの両端に取り付けブラケットが必要であり、ピストンロッドの端に衝突ブロックが必要になるため、使いやすくなり、構造が容易になります。高い信頼性、長寿命、低コスト、および短いスイッチ応答時間があるため、広く使用されています。

OLKは、使用する際には、シリンダー磁気スイッチを強力な磁場を備えたデバイスの近くに設置しないでください。磁気スイッチを装備した2つの空気圧シリンダーが並行して移動し、磁気干渉を防ぐ場合、距離は40mmを超えるはずです。磁気スイッチの位置がオフセットであるかどうかを定期的に確認する必要があります。

磁気誘導スイッチの特性

・インテリジェントセンシング

・磁気安定性、敏感な誘導

・インストールが簡単で、シリンダーストロークに沿った任意の位置にインストールできます

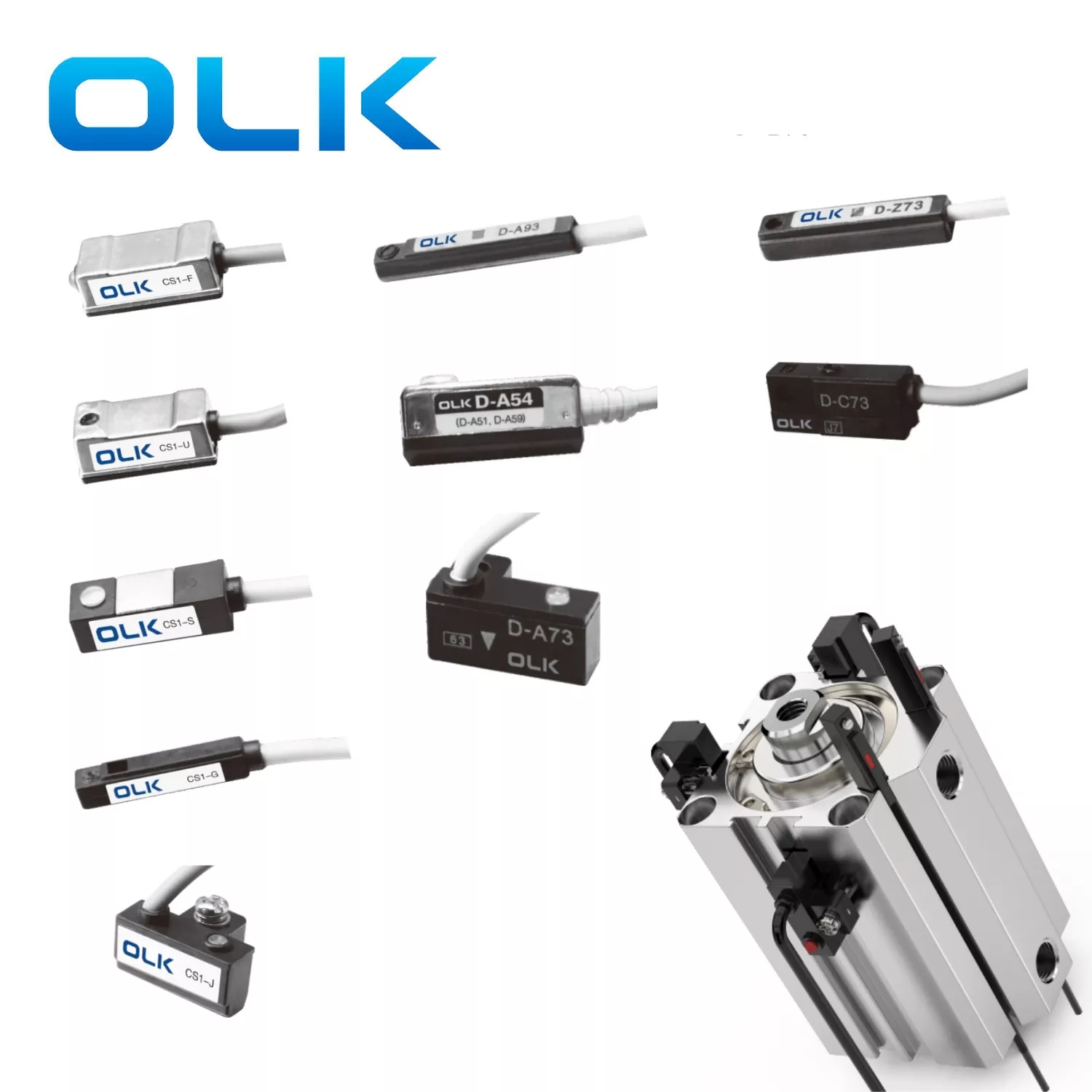

モデル	CS1-F	cs1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
適用されるシリンダー	SC/MAL/MA	SC/MAL/MA	SDA/TDA/TN	邪悪/私	SDA（溝）	SU（SMC）	CQ2B（SMC）	CXS（SMC）
インストール方法	ネクタイロッド/リングベルト	ネクタイロッド/リングベルト	追跡	キャンセル	追跡	追跡	追跡	追跡	追跡
写真

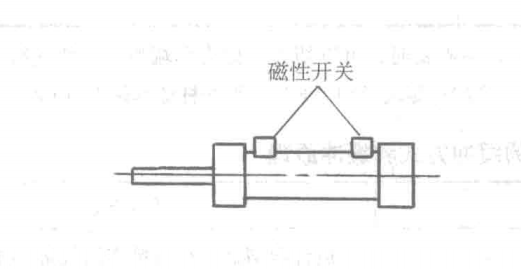

シリンダーアプリケーション図
アウトライン寸法図
スイッチタイプ	SPSTは通常開きます	SPSTは通常開きます	SPSTは通常開きます	SPSTは通常開きます	SPSTは通常開きます	SPSTは通常開きます	SPSTは通常開きます	SPSTは通常開きます	SPSTは通常開きます
センシングタイプ	連絡先のリードスイッチ	連絡先のリードスイッチ	連絡先のリードスイッチ	連絡先のリードスイッチ	連絡先のリードスイッチ	連絡先のリードスイッチ	連絡先のリードスイッチ	連絡先のリードスイッチ	連絡先のリードスイッチ
動作電圧	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC
最大切り替え電流	100mA（最大）	100mA（最大）	100mA（最大）	100mA（最大）	100mA（最大）	100mA（最大）	100mA（最大）	100mA（最大）	100mA（最大）
最大連絡容量	10W（最大）	10W（最大）	10W（最大）	10W（最大）	10W（最大）	10W（最大）	10W（最大）	10W（最大）	10W（最大）
内部消費電力	なし	なし	なし	なし	なし	なし	なし	なし	なし
電圧ドロップ	最大2.5V @ 10MA DC	最大2.5V @ 100MA DC	最大2.5V @ 100MA DC	最大2.5V @ 10MA DC	最大2.5V @ 10MA DC	最大2.5V @ 40MA DC	最大2.5V @ 10MA DC	最大2.5V @ 40MA DC	最大2.5V @ 40MA DC
漏れ電流						最大10W		最大10W	最大10W
インジケータライト	赤いLED	赤いLED	赤いLED	赤いLED	赤いLED	赤いLED	赤いLED	赤いLED	赤いLED
ケーブル	2.8φ、2c、灰色の油耐性PVC	2.8φ、2c、灰色の油耐性PVC	2.8φ、2c、灰色の油耐性PVC	2.8φ、2c、灰色の油耐性PVC	2.8φ、2c、灰色の油耐性PVC	2.8φ、2c、灰色の油耐性PVC	2.8φ、2c、灰色の油耐性PVC	2.8φ、2c、灰色の油耐性PVC	2.8φ、2c、灰色の油耐性PVC
感度					60ガウス	60ガウス	60ガウス	60ガウス	60ガウス
最大スイッチング周波数	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
動作温度	–	–	–	–	–	–	–	–	–
衝撃耐性	30g	30g	30g	30g	30g	30g	30g	30g	30g
振動抵抗	–	–	–	–	–	–	–	–	–
保護グレード	–	–	–	–	–	–	–	–	–
保護回路	なし	なし	なし	なし	なし	なし	なし	なし	なし

磁気スイッチのアクセサリ

モデル	SU-10	SU-12	SU-15	SU-16	SU-18	TCS1-F
適用されるシリンダー	SU32	SU32/40/50	その	SU80/100/12		ブラケット
インストール方法	追跡	追跡	追跡	追跡	追跡	スクリュー
ユニット	PC	PC	PC	PC	PC	PC

磁気スイッチのアクセサリ - ステンレス鋼のジップタイ

モデル	MA-16	MA-20	MA-25	MA-32	MA-40	MAL-16	MAL-20	MAL-25	MAL-32	MAL-40
ユニット	PC	PC	PC	PC	PC	PC	PC	PC	PC	PC

エアシリンダー磁気スイッチの設置方法：

1：ステンレス鋼のジップタイで固定します

2：プルロッドに固定

3：インストールスロットから直接インストールします

4：鉄道の設置

磁気スイッチの注意事項

・短絡2線スイッチはありません。

2線磁性スイッチの抵抗は非常に低いです。それらを直接電源に接続すると、短絡を引き起こし、スイッチを燃やすことができます。

・配線極性を確認します。

2ワイヤスイッチは、正しい極性に接続する必要があります。逆配線では、信号光がオンになってもらうことができます。

3線スイッチも正しく配線する必要があります。または、破損している場合があります。

・大きな誘導負荷に直接接続しないでください。

モーターや大きなソレノイドバルブなどの大きな負荷は、サージ電流を引き起こし、スイッチを破壊する可能性があります。電圧と電流が安定してきれいであることを確認してください。

・強力な磁場とメタルチップを避けてください。

これらは感度を低下させ、偽の信号または障害を引き起こす可能性があります。強力な磁気環境には、その使用のために設計された特別な磁気スイッチを使用してください。

・過酷な環境では使用しないでください。

センサーヘッドは樹脂でできています。水、化学物質、または海水を避けてください。

・注意して扱います。

磁気スイッチは壊れやすいです。ストレージ、輸送、および設置中の衝撃、引っ張り、または大まかなハンドリングを避けてください。

・2線電子スイッチの漏れ電流。

これらのスイッチには、漏れ電流が少ない。荷重の開始電流が漏れ電流よりも高いことを確認して、偽の信号を避けてください。 3線スイッチは漏れが少ないか、漏れのない機械スイッチを使用します。

・他の特別な条件については、使用前に相談してください。

不適切な使用による損傷や損失を避けるために、OLKチームに連絡してください。

よくある質問：

磁気スイッチはどのように使用されますか？

磁気スイッチは、PLC、リレー、およびその他のコントローラーと組み合わせて使用して、信号を送信できます。

磁気スイッチの注意事項は何ですか？

磁気スイッチを使用するときは、電源を直接短絡しないでください。

非接触磁気スイッチとは何ですか？

非接触磁気スイッチは、接触タイプとは異なる方法で機能します。 Reedスイッチなどの機械部品の代わりに、電子コンポーネントを使用して磁石を検出します。そのため、ソリッドステートまたは電子磁気スイッチとも呼ばれます。衝撃と振動に対する抵抗性が高く、その寿命はほぼ永続的です。

シリンダーの2つの位置検出方法の比較
検出方法		特性
制限スイッチ：リミットスイッチは、ピストンロッドの前に衝突ブロックが付いたものに取り付けられています。リミットスイッチタイプでは、ピストンロッドに衝突ブロックが取り付けられ、ピストンロッドの動きストロークの両端に制限スイッチ（トラベルスイッチや機械制御方向バルブなど）が設置され、ピストンの動きストロークが検出されます。コンタクトスイッチです。		1）設計、インストール、デバッグ、メンテナンスのワークロードは大きい。 2）設置スペースが大きい 3）コストが高くなっています。 4）不適切に使用すると、寿命は短いです。 5）磁場の影響を受けません
磁気スイッチ：磁気スイッチタイプは、シリンダー本体の異なる位置に2つの磁気スイッチを直接取り付けて、エアシリンダーの動きストロークを検出することです。非接触スイッチです。		1）デザインと設置時間を大幅に保存し、デバッグしやすい 2）小さな設置スペース 3）コストは大幅に削減され、添付ファイルが少なくなります。 4）信頼性が高く、寿命が長く、アクションポジションの優れた再現性があります。機械的衝撃の損傷の問題はなく、強いほこり、水、耐性能力があります。 5）電気空気圧の関節制御を実現するのは簡単です 6）強力な磁場で抗磁気測定値をとるべきです
