TCTC-Mブラケット

Model:TC32

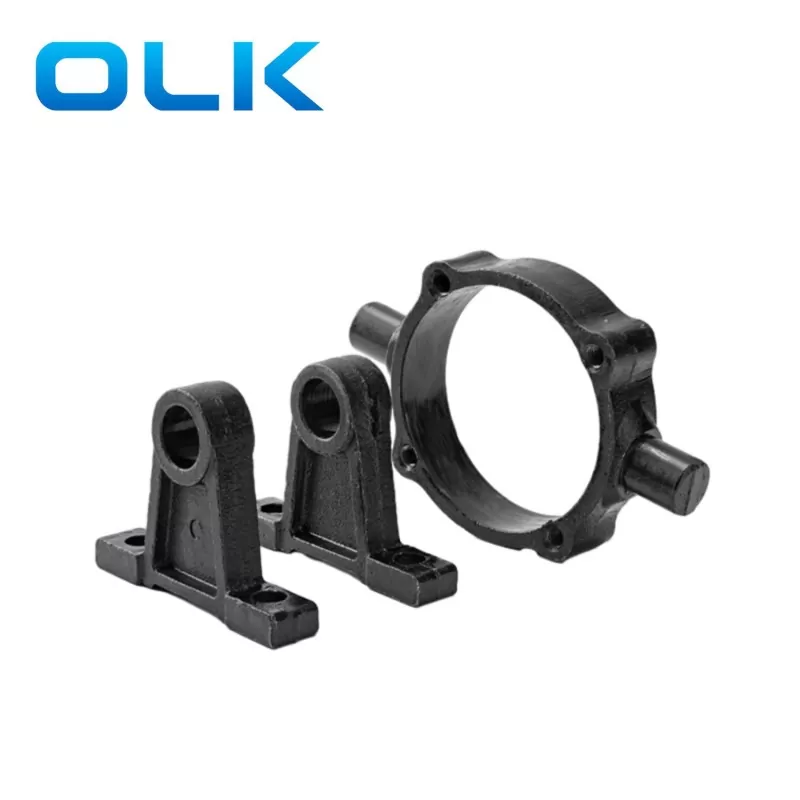

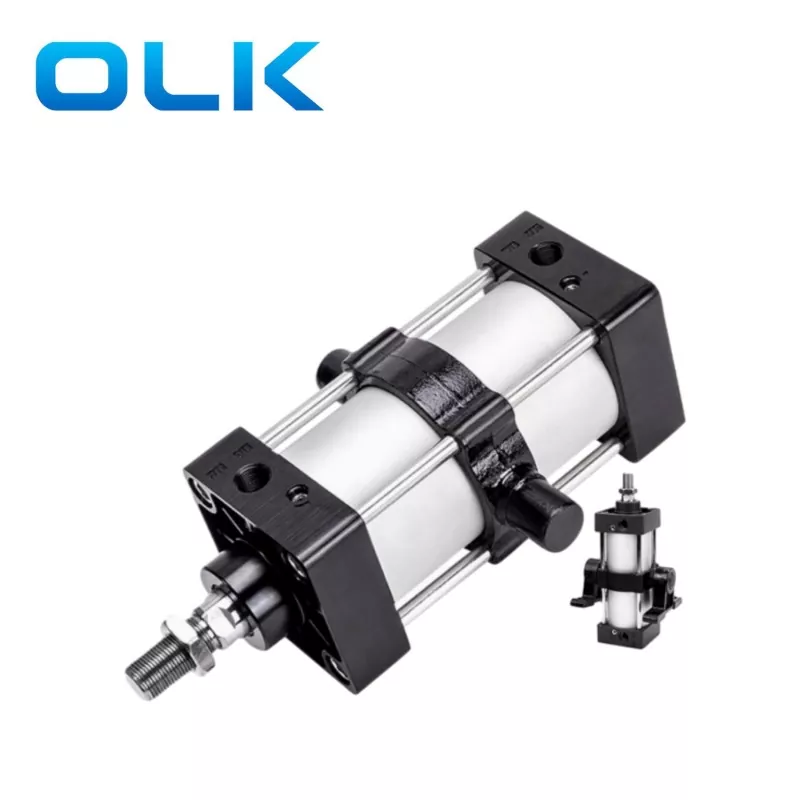

プロのTC/TC-Mブラケットメーカーとして、私たちの工場からTC/TC-Mブラケットを購入することは安心できます。OLKは、最高のアフターセールサービスとタイムリーな配達を提供します。ミドルスイングTC/TC-Mブラケット用のOLK標準設置ブラケットは、高強度の鉄の射出成形でできており、表面は錆びが容易ではなく、腐食耐性のある黒い亜鉛技術でコーティングされています。 TC/TC-Mブラケットは通常、空気圧シリンダーの中央位置に設置され、TC取り付けブラケットは任意の位置で固定できます。エアシリンダーは、長いボアサイズのシリンダーに適した中耳軸の周りを振り回すことができます。 TCおよびTC-Mの設置ブラケット設計は構造的に安定しているため、高速往復運動中にエアシリンダーが揺れないようにします。

お問い合わせを送信

製品説明

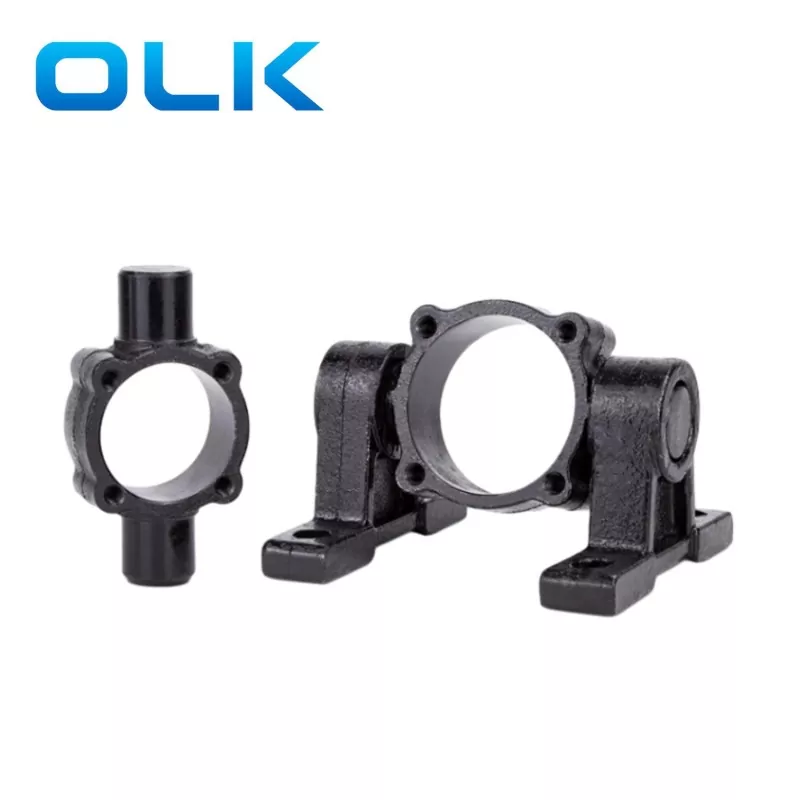

TCブラケットと比較して、TC-M取り付けブラケットには2つの追加の取り付けベースがあり、TC-Mブラケット構造はより堅牢で、高シリンダー動作周波数または高駆動力を持つアプリケーションに適しています。

TCとTC-Mの取り付けブラケットスイングの両方には、360°回転特性があります。 TC/TC-Mは、垂直ロッカーアームの動きを実行し、包装機器、並べ替えシステム、アセンブリ機器などの作業シナリオに合わせて、空気シリンダーの動きの自由度を調整できます。

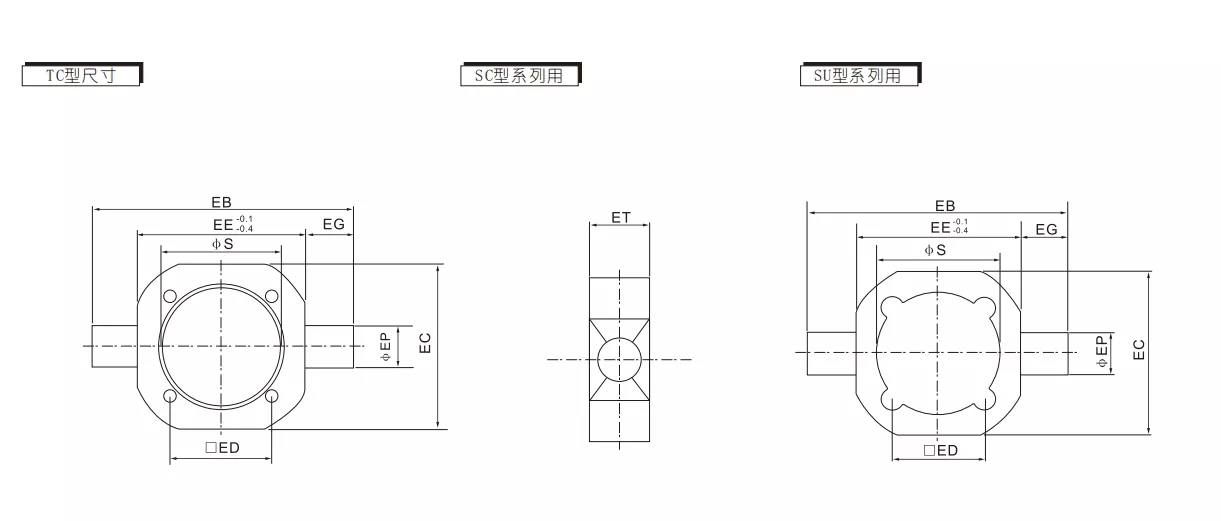

TCブラケット外部寸法データ

コード /ボアの直径	eb	EC	編	の	例えば	ep	et	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

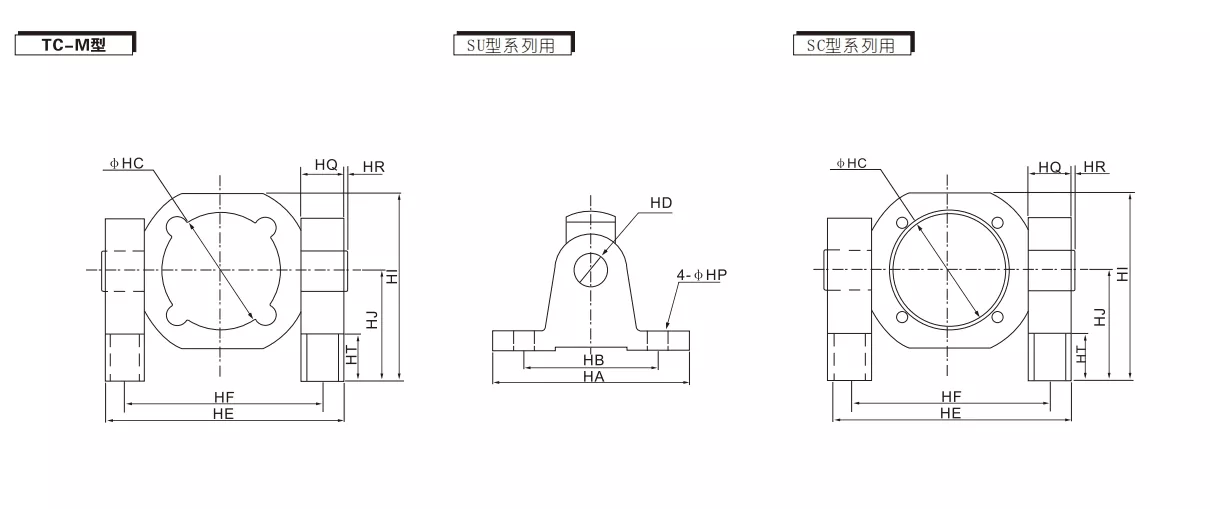

TC-Mブラケット外部寸法データ

コード /ボアの直径	ハ	HB	HC	HD	彼	HF	こんにちは	HJ	本社	HR	ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14
