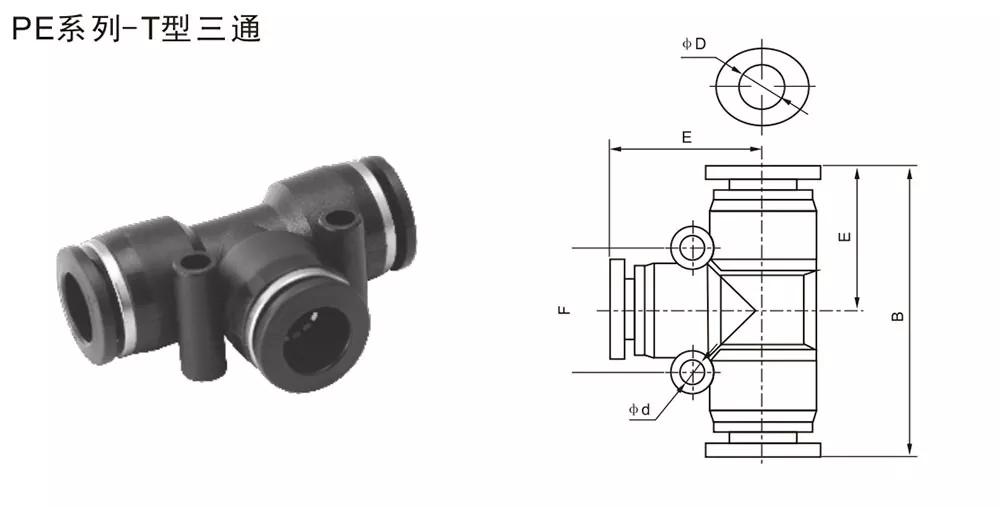

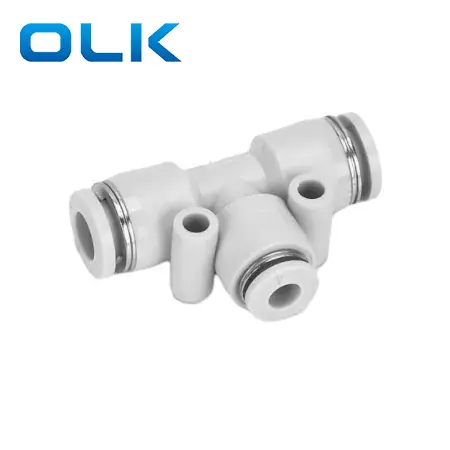

PEユニオンティープッシュチューブフィッティング

PE

8

モデル

チューブサイズ（メトリック）

PEシリーズフィッティング

4：4mm

6：6mm

8：8mm

10：10mm

12：12mm

14：14mm

16：16mm

流体

空気/水（条件付き）/真空

動作圧力

0-1.0MPA

真空圧力

-100kpa（10トル）

動作温度

-10-60℃

材料

ナイロン（PA）、ポリウレタン（PU）

インチチューブフィッティング

Metrictubeフィッティング

φd

B

E

F

φd

PE5/32

PE-4

4

36.6

18.3

/

/

PE1 / 4

PE-6

6

41

20.5

16

3.5

PE5/16

PE-8

8

46

23

20

4.5

PE3/8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

PE-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4

一般的なインペリアルスレッドサイズ変換リファレンス

帝国のサイズ

約メトリック（mm）

変換式

1/8

3.2mm

1÷8×25.4 = 3.175

5/32

3.97mm

5÷32×25.4 = 3.97

1/4

6.35mm

1÷4×25.4 = 6.35

5/16

7.94mm

5÷16×25.4 = 7.94

3/8

9.53mm

3÷8×25.4 = 9.53

1/2

12.7mm

1÷2×25.4 = 12.7
