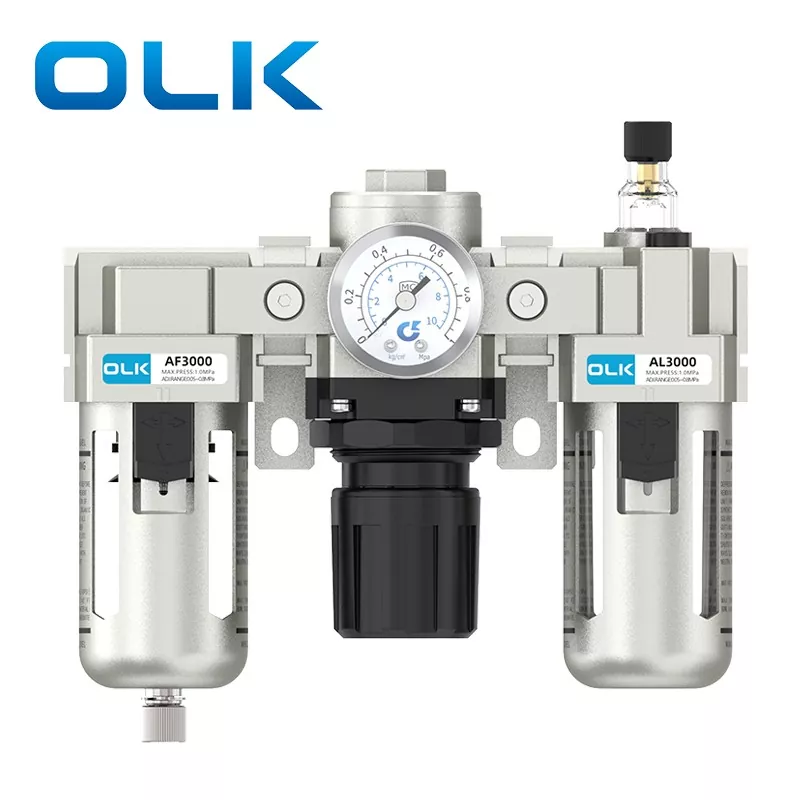

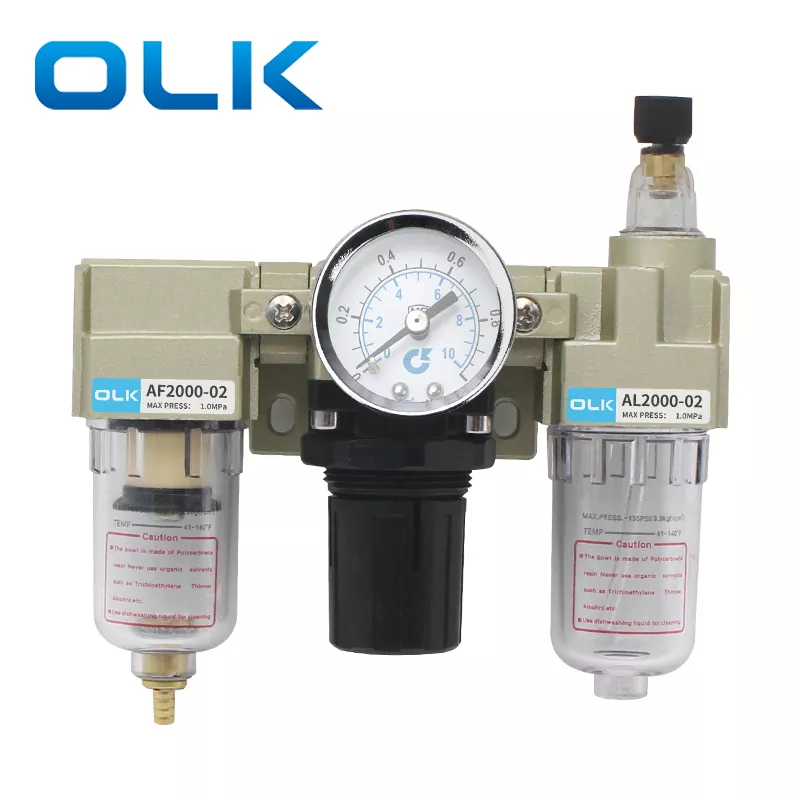

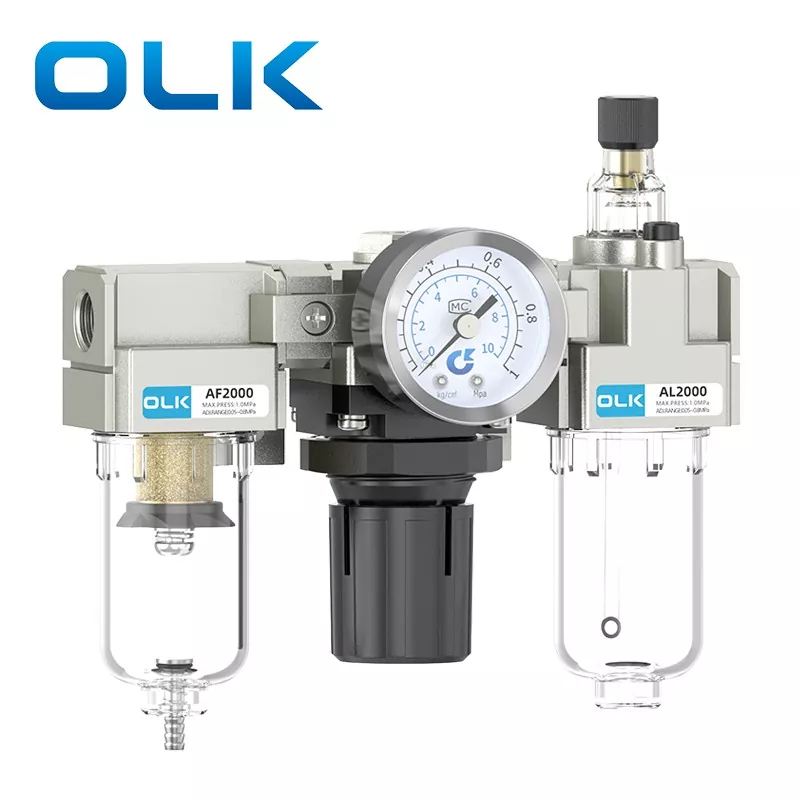

SMC型AC FRLユニット

SMC タイプ AC FRL ユニットの機能と設計:

セルフロック調整: 圧力セルフロック機構を備えています。希望の圧力を設定したら、ノブを押し下げるだけでロックされます。外部からの振動や接触による設定圧力の変化を防ぎます。

多用途の排水: さまざまな動作条件に合わせて、手動排水と自動排水の両方のオプションが利用可能です。透明なボウルにより、水位を簡単に監視できます。

高精度ゲージ: 高精度圧力ゲージを装備しており、明確で正確な測定値とシステム圧力のリアルタイム監視を実現します。

SMC タイプ AC FRL ユニット 注意:

流れ方向の確認: 取り付ける前に空気の流れ方向を確認してください。バルブ本体上部には流れ方向マーク（矢印またはIN/OUT）があります。設置の際は次の指示に従ってください。逆に取り付けると故障や液漏れの原因となります。

定期的なメンテナンス：定期的にボウル内の水位を確認し、手動ドレンタイプの場合は水を抜きます。潤滑油が少なくなったら補充してください (ISO VG32 タービン油を推奨します)。

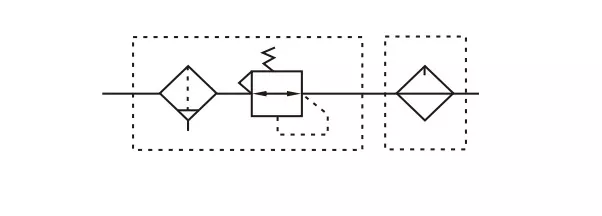

SMC型AC FRLユニット記号：

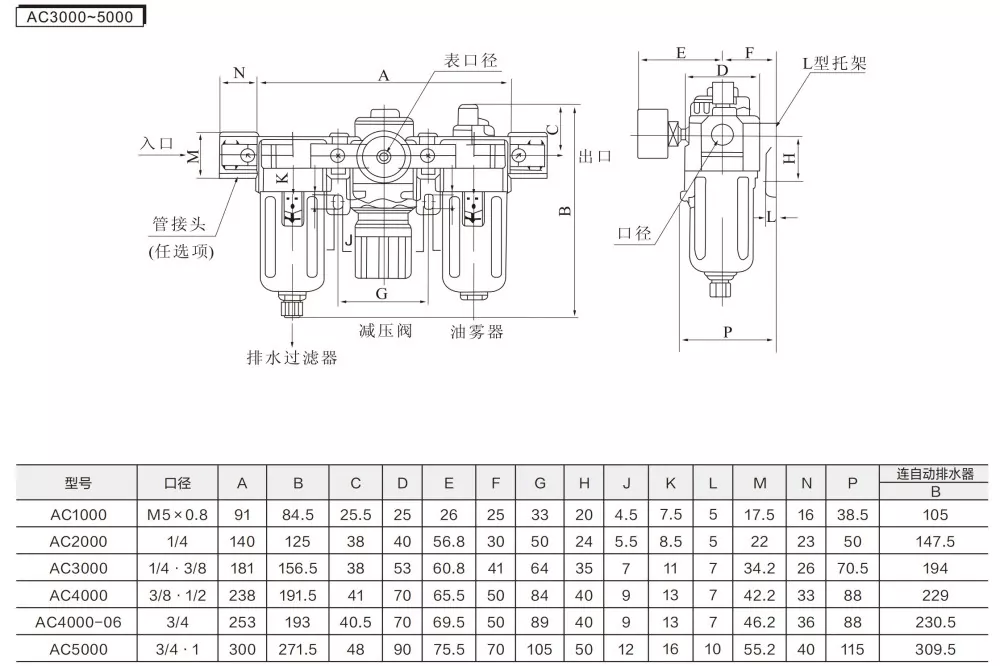

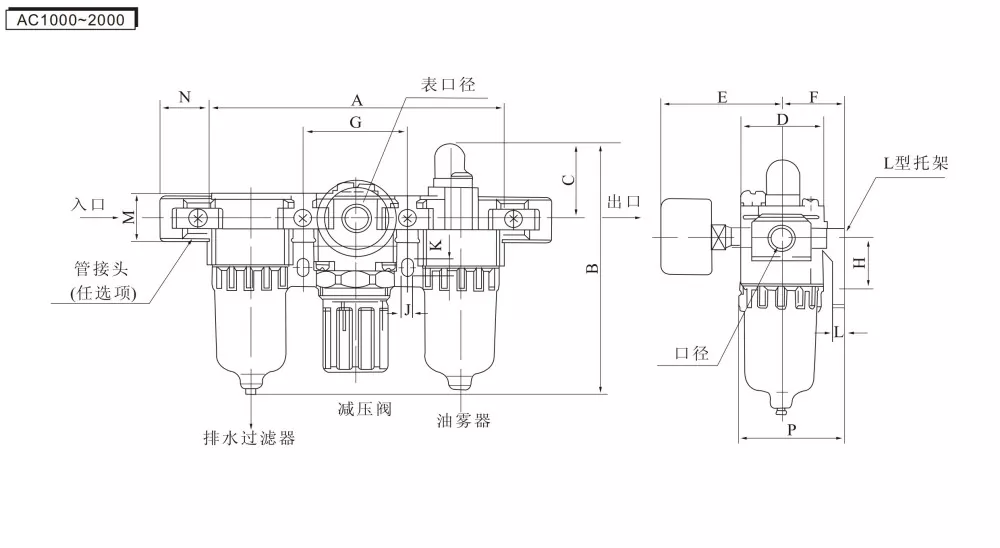

圧力計オリフィスシリーズ

SMC タイプ AC FRL ユニットの取り付け手順:

まず、PTFEテープを巻いたジョイントと圧力計を取り付けます。

2. 矢印の方向に従ってください。左側が吸気口、右側が排気口です。

3. エアチューブを両端のそれぞれのフィッティングに接続します。

4. 圧力調整ナットを上に持ち上げて回転させ、圧力を調整します。時計回りに回すと空気の流れが増加し、反時計回りに回すと空気の流れが減少します

5. 希望の空気圧に調整し、調整ナットを下に押して空気をロックします。

6. 燃料が必要な場合は、オイラーのネジを緩めます。

7. 空気圧メンテナンスオイルまたはタービンオイルをオイル入口に注ぎます (空気圧オイルがカップに示されているオイルレベルラインを超えていないことを確認してください)

8. 空気圧オイルを充填した後、ナットを六角レンチで締め付けます。

9. 回転によってオイル供給を調整します。時計回りに回すとオイル流量が増加し、反時計回りに回すとオイル流量が減少します。

AFQ:

なぜ AC FRL と呼ばれるのでしょうか?

AF（エアフィルタ）＋AR（圧力調整弁）＋AL（オイルミストルブリケータ）＝ACトリプルユニット

推奨接続方法

エアコンプレッサ -- 空気源プロセッサ -- 制御コンポーネント -- アクチュエータ

プラスチックカップの保護カバーが頻繁に壊れやすい場合はどうすればよいですか?

お客様の中には、圧力ではなく素材のせいでプラスチックカップが割れてしまうことがよくあります。プラスチック製のカップは特定の環境に耐えられないため、特定の条件下では金属製のカップの方が優れた代替品となります。

電磁弁シリンダの寿命を延ばすにはどうすればよいですか？

フィルターを使用すると、空気から水分や不純物が除去され、ピストンやシールリングへの摩擦による損傷を効果的に軽減できます。ルブリケータを使用してタービン オイルを追加することができ、タービン オイルは空気によって運ばれ、シリンダ ピストンとシール リングを潤滑します。プレッシャーレギュレーターで吸入空気圧を調整でき、作業効率がさらに向上します。

OLKのフィルターエレメントの材質は何ですか?

通常の繊維フィルターエレメントの精度がわずか5μmであるのに対し、OLKは25μmの濾過精度を持つ銅製フィルターエレメントを使用しています。高精度フィルターエレメントはガスから不純物と水分を効果的に除去し、出力空気が乾燥していて汚染物質がないことを保証します。
