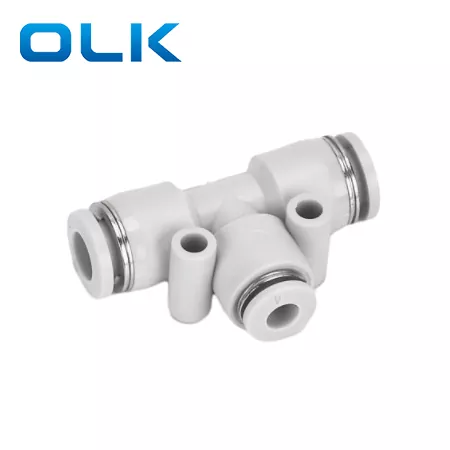

PEGシリーズは、異なる直径のメインパイプとブランチパイプを接続するために設計されたD1がD2よりも大きいReducer Tee Union Fittingです。 ThePeg Reducer Tee Union Fittingには、機器やパネルに簡単で安全な設置を備えた小さな取り付け穴があり、設置スペースを節約できます。
D1 d2さまざまなパイプサイズの接続に適しています
迅速な固定のための小さな取り付け穴
簡単なプッシュイン＆プルアウトデザインを迅速にインストールします
空気圧システムと自動化機器で広く使用されています
|
ペグ |
8 |
- |
6 |
|
モデル |
チューブサイズ（メトリック） |
|
チューブサイズ（メトリック） |
|
ペグシリーズフィッティング |
4：4mm |
|
4：4mm |
|
|
6：6mm |
|
6：6mm |
|
|
8：8mm |
|
8：8mm |
|
|
10：10mm |
|
10：10mm |
|
|
12：12mm |
|
12：12mm |
|
|
14：14mm |
|
14：14mm |
|
|
16：16mm |
|
16：16mm |
|
流体 |
空気/水（条件付き）/真空 |
|
動作圧力 |
0-1.0MPA |
|
真空圧力 |
-100kpa（10トル） |
|
動作温度 |
-10-60℃ |
|
材料 |
ナイロン（PA）、ポリウレタン（PU） |

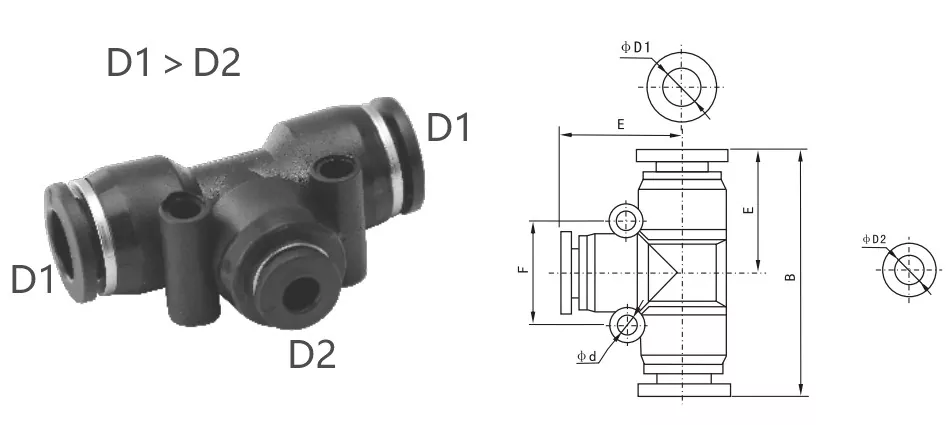

PEG Reducer Tee Union Fittingアウトラインディメンションパラメーター
|
インチチューブ |
メトリックチューブ |
ϕd1 |
ϕd2 |
B（mm） |
E（mm） |
f（mm） |
ϕd（mm） |
|
PEN1/4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
PEN5/16-1/4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
Pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
PEN16-12 |
PEN16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
PEN3/8-1/4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
Pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
PEフィッティングとペグフィッティングの違いは何ですか？
PEフィッティング（Equal Tee Union）：3つのチューブはすべて同じ外径を持っており、同じサイズの3つの空気圧チューブを接続するのに適しています。
PEGフィッティング（Reducer Tee Union）：2つのサイドチューブは、さまざまなチューブサイズを接続するために設計された中心チューブよりも大きくなっています。
